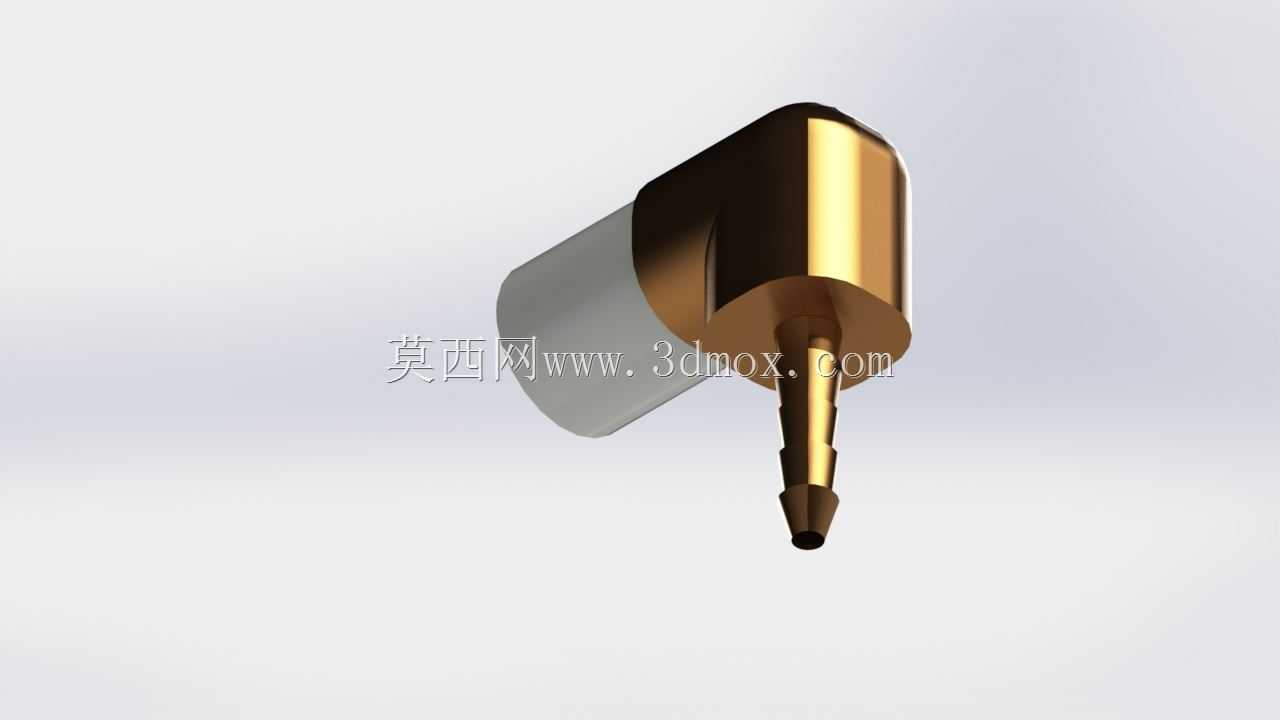

90度直角1/4英寸NPTM软管倒钩接头

　　在气动控制回路、小型流体输送管路、实验室气路搭建以及紧凑型设备的管路排布场景中，直角转向的软管接头一直是解决空间受限管路走向问题的核心连接件，这款90度结构的软管倒钩接头，正是针对小通径管路直角转向需求开发的管路连接件。从实际应用场景来看，这类小通径直角接头大量应用在桌面型自动化设备的气路排布、小型液压试验台的测压管路连接、医疗设备的流体通路转接、半导体设备的小气路布局中，这类场景普遍存在安装空间局促、管路走向需要避让设备内部结构件、接头安装后不能与周边运动部件产生干涉的共性需求，传统的直通接头搭配直角弯管的方案不仅会增加管路连接点，提升泄漏风险，还会占用更多的安装空间，无法满足紧凑型设备的内部布局要求。

　　这款接头采用90度直角一体式结构设计，一端为1/4英寸NPTM外螺纹连接端，用于直接拧入设备本体的对应内螺纹接口，无需额外搭配转接头即可完成刚性接口的连接，螺纹端的加工精度符合NPTM管螺纹的密封要求，实际装配时配合合适的密封介质即可实现可靠的管路密封，能够承受常规气动回路以及低压流体输送的工作压力，不会在长期使用过程中出现螺纹处渗漏的问题。另一端为软管倒钩结构，适配内径1/4英寸的柔性软管，倒钩部分采用多段阶梯式倒刺设计，当软管套入倒钩段后，倒刺的棱边会紧紧咬合软管内壁，即使管路内部存在一定的工作压力，也不会出现软管被压力顶出脱落的情况，在实际装配中，对于有较高防脱要求的场景，还可以在软管外侧搭配卡箍进一步加固，进一步提升连接可靠性。从设计思路层面来看，这款接头在建模时充分考虑了实际安装的边界条件，直角转角处采用大圆弧过渡结构，既避免了直角转角带来的流体阻力突增问题，减少管路内部的流体压损，也能消除转角处的应力集中问题，提升接头整体的结构强度，即使在管路存在小幅振动的工况下，也不会在转角处出现疲劳断裂的问题。接头的外轮廓采用圆滑过渡设计，没有尖锐的棱角，在设备内部安装时不会刮伤周边的软管或者线缆，六角拧动段的尺寸符合标准紧固件的扳手尺寸要求，现场装配时可以使用普通的开口扳手或者套筒完成拧紧操作，不需要定制专用的安装工具，降低现场装配的难度。从安装边界尺寸来看，这款接头的整体结构非常紧凑，

　　螺纹端的有效拧入深度符合1/4英寸NPTM螺纹的标准装配要求，不会出现拧入过深顶坏设备内部流道、或者拧入深度不足导致螺纹连接强度不够的问题，倒钩端的有效插接长度能够保证软管套入后有足够的接触面积，接头安装完成后，直角转向的两个接口的中心距经过优化，在保证结构强度的前提下尽可能缩小整体外形尺寸，在狭小的设备腔体内也能完成安装，不会和周边的电气元件、结构板件产生安装干涉。在实际选型使用过程中，这类倒钩式直角接头不需要额外的快插结构，连接方式简单可靠，对于需要频繁拆装但对连接成本有一定控制要求的场景非常适用，相比快插式直角接头，倒钩结构的接头没有内部的密封卡簧、弹性圈等易损零件，长期使用的可靠性更高，

　　不会因为弹性零件疲劳失效导致软管脱落或者密封失效，尤其适合在一些长期处于固定安装状态、不需要频繁插拔管路的设备中使用。建模过程中，接头的所有尺寸都严格遵循对应的管螺纹标准以及软管接头的尺寸规范，倒钩段的外径尺寸略大于适配软管的内径，保证软管套入后有足够的抱紧力，同时又不会因为尺寸过大导致软管装配困难或者被撑裂，螺纹端的收尾处加工有退刀槽结构，保证螺纹可以完全拧入对应的内螺纹孔中，不会出现螺纹尾部干涉导致无法拧紧到位的问题。接头的表面处理可以根据实际使用场景选择不同的工艺，对于常规的气动回路使用场景，采用金属镀镍处理即可满足防锈和美观的要求，对于有腐蚀性流体的使用场景，也可以采用不锈钢材质加工，适配不同的工作介质要求。在管路排布设计时，选用这类一体式直角接头，可以有效减少管路的弯折角度，避免软管出现过小的弯折半径导致管路通径变小、流体阻力增大的问题，同时也能让设备内部的管路排布更加整齐美观，方便后续的设备维护和管路检修。
