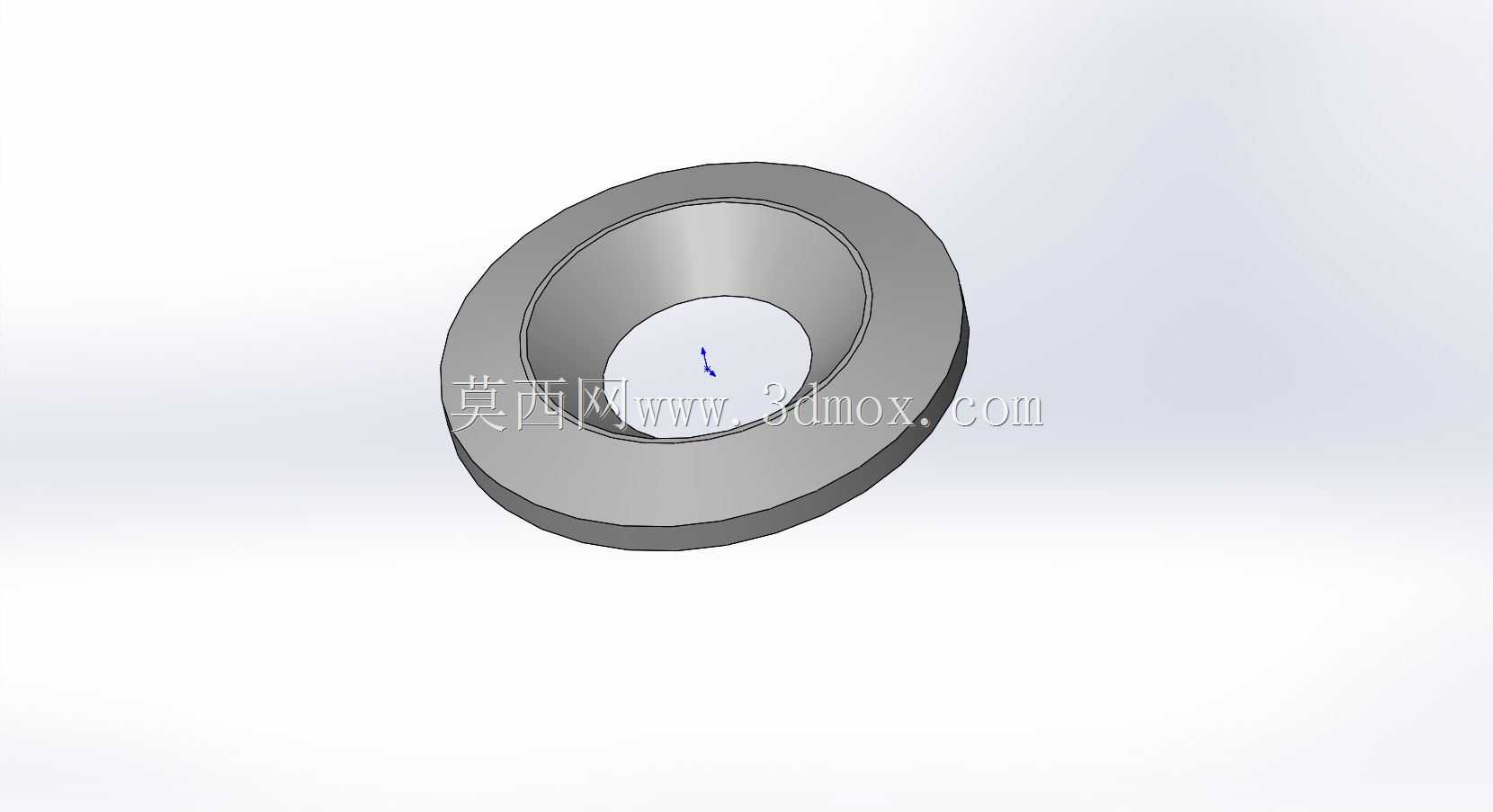

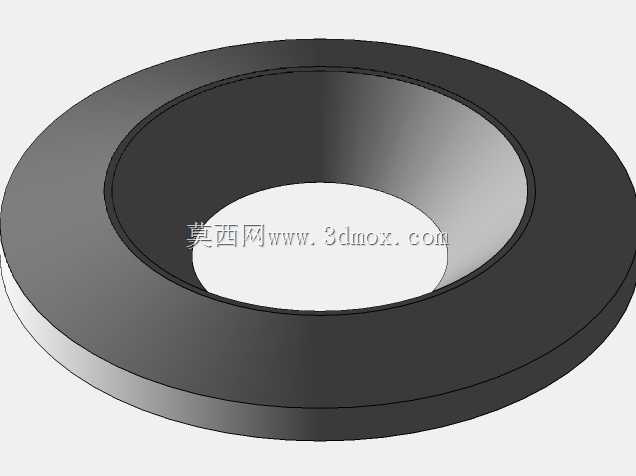

M5规格外径16mm沉头垫圈结构设计

　　在各类机械装配、工装夹具搭建、非标自动化设备组装以及五金结构连接场景中，沉头垫圈是十分常用的配套紧固件，这类零件看似结构简单，却直接影响连接部位的受力分布、装配平整度以及长期使用的连接可靠性。本次涉及的这款适配M5螺纹规格的沉头垫圈，外径设定为16mm，在设计过程中充分考虑了沉头类紧固件的装配适配需求，能够与标准M5沉头螺钉、沉头螺栓形成完美的贴合配合。从实际应用场景来看，这类垫圈常被用在需要连接表面保持平整的部位，比如钣金机柜的外壳拼接、自动化设备的护板安装、工装治具的面板固定、小型机电产品的外壳装配等场景，当沉头螺钉拧入时，垫圈的锥形沉孔面能够完全承接螺钉头部的锥面，避免螺钉头部直接压接在被连接件表面造成局部压痕，同时也能分散螺钉锁紧时的压紧力，防止较薄的被连接件比如薄钣金、塑料件、铝型材端面在锁紧过程中出现凹陷、变形甚至开裂的问题。

　　从功能特性上看，这款沉头垫圈区别于普通平垫圈的核心点在于其自带的锥形沉孔结构，普通平垫圈仅能在平面方向分散压紧力，无法适配沉头螺钉的头部锥面，若在沉头连接部位使用普通平垫圈，会出现螺钉头部无法沉到底、连接面凸起、螺钉头部锥面与垫圈接触面积过小导致锁紧时应力集中的问题，而这款沉头垫圈的锥面角度与标准M5沉头紧固件的头部锥度完全匹配，装配后螺钉头部能够完全沉入垫圈的沉孔内，保证连接后的表面没有凸起，满足外观面平整、无突出干涉的装配要求。同时16mm的外径尺寸，相比同规格配套的标准平垫圈外径更大，能够在更大的接触面积上分散锁紧力，尤其适合被连接件材质偏软、连接孔存在少量公差偏差的场景，能够有效弥补孔位偏差带来的接触面积不足问题，提升连接的稳定性。

　　在设计思路层面，这款垫圈的结构参数完全围绕实际装配的边界条件展开，首先内孔尺寸适配M5螺纹件的杆部直径，保证螺钉杆部能够顺利穿过，不会出现卡滞、剐蹭螺纹的问题；沉孔的深度与锥度经过反复校核，确保标准长度的M5沉头螺钉拧紧后，头部端面与垫圈上端面保持齐平，既不会因为沉孔过深导致螺钉头部陷入垫圈内部造成锁紧力不足，也不会因为沉孔过浅导致螺钉头部突出装配面；垫圈的整体厚度经过合理设定，既保证足够的结构强度，在额定锁紧力矩下不会出现垫圈被压溃、变形的情况，也不会因为厚度过大增加不必要的装配空间占用，影响整体结构的紧凑性。从安装边界来看，这款垫圈的安装空间仅需要在被连接件表面预留直径16mm的圆形平面区域即可，沉孔侧朝向螺钉安装方向，平端面贴合被连接件表面，不需要额外的特殊安装工位，普通的手工装配、自动化锁螺丝工位都能顺利完成装配，适配性极强。

　　在实际工程使用中，这类沉头垫圈还能起到一定的防松辅助作用，锥面的配合能够在螺钉锁紧时产生均匀的径向张紧力，相比平垫圈的平面接触，锥面配合的接触摩擦力更大，在设备存在小幅振动的工况下，能够降低螺钉因为振动出现松动回转的概率，当然在强振动工况下还是需要配合螺纹胶、防松垫圈等其他防松结构使用，但在常规的静态连接、小幅振动连接场景下，这款沉头垫圈本身的锥面配合特性已经能够满足基础的防松需求。另外在一些需要经常拆装的维护部位，使用这款沉头垫圈能够避免反复拆装螺钉对被连接件表面造成的磨损，每次拆装的磨损都集中在垫圈上，维护时仅需要更换垫圈即可保护主体被连接件的表面精度，降低长期维护的成本。

　　从建模细节来看，这款垫圈的结构完全遵循机械加工的工艺合理性，所有边角都做了微小的倒角处理，既避免加工过程中出现锋利的锐边毛刺，也能在装配时起到导向作用，方便螺钉顺利导入沉孔，不会因为边角的毛刺影响装配效率。垫圈的两个端面都有较高的平面度要求，平端面与被连接件完全贴合，沉孔锥面与螺钉头部锥面均匀接触，不会出现局部点接触导致的受力不均问题。在三维建模过程中，这类零件虽然结构简单，但参数的准确性十分重要，锥度、内径、外径、厚度这些参数只要有一个出现偏差，就会导致装配时出现螺钉凸起、配合间隙过大、锁紧力不足等问题，因此建模时每一个尺寸都严格对照紧固件的配合公差要求设定，保证模型导入装配体后能够完全模拟实际装配的状态，为后续的工程图输出、装配干涉检查、力学仿真分析提供准确的模型基础。
