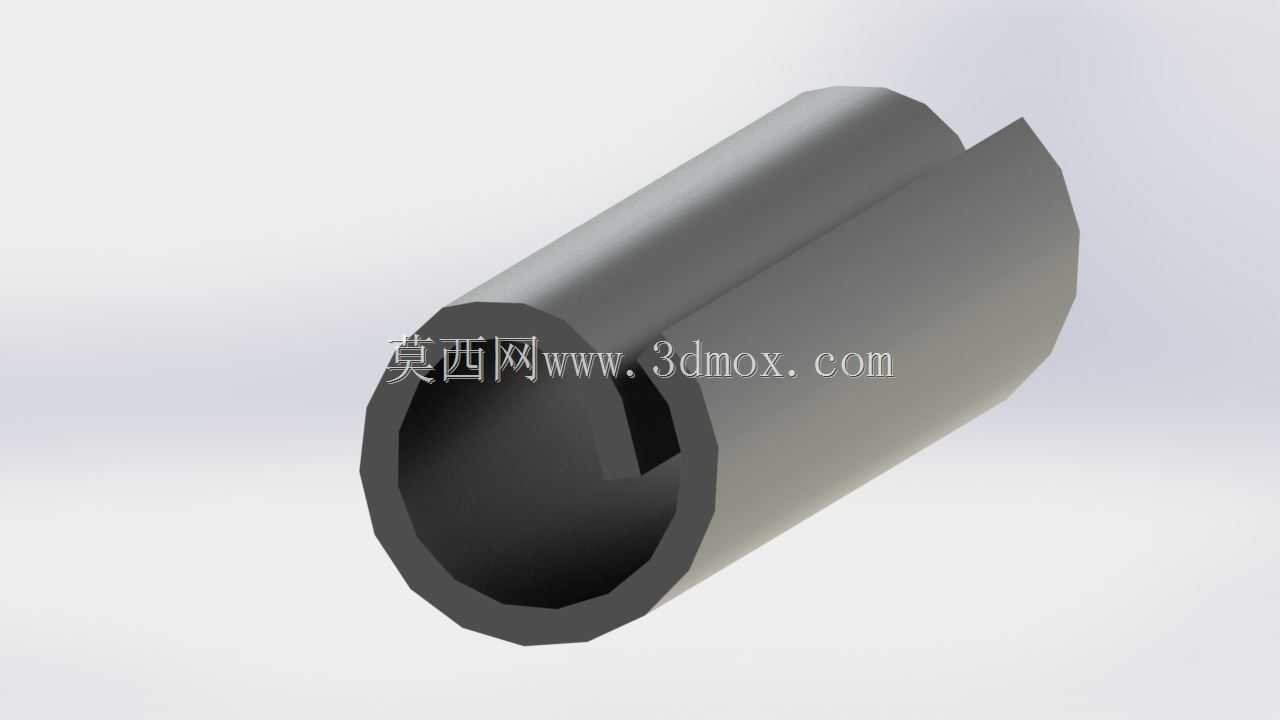

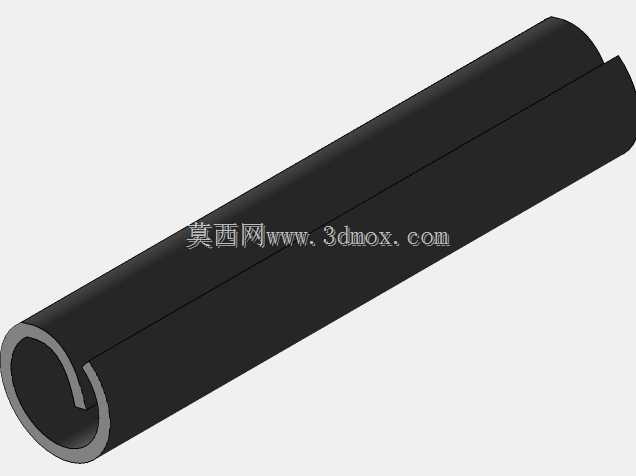

开槽式光面弹簧钢弹簧销结构设计

　　在各类机械装配场景中，弹性圆柱销始终是小规格孔轴定位、轻载可拆卸连接的核心紧固件选择，这款光面开槽弹簧销正是针对小尺寸安装空间开发的标准连接件，日常在小型气动元件内部定位、电子设备结构件拼接、小型传动组件的轴向限位场景中都能见到它的应用。不同于普通实心圆柱销依赖过盈配合实现固定的逻辑，开槽式弹簧销的核心设计思路是利用自身开槽结构带来的径向弹性变形能力，装入对应规格的安装孔后，销体向外持续施加均匀的张紧力，依靠外壁与孔壁的静摩擦力实现位置固定，同时开槽结构也能抵消一定的孔位加工公差，对于安装孔的圆度、孔径公差容忍度远高于实心销，能有效降低配套零件的加工精度要求，压缩批量生产的加工成本。这款弹簧销采用弹簧钢作为基材，

　　经过淬硬处理后具备稳定的弹性恢复能力，反复拆装3到5次后依然能保持足够的张紧力，不会出现普通低碳钢销拆装后塑性变形、张紧力失效的问题，光面的外壁设计没有额外的滚花或者防滑齿结构，装入孔内时不会刮伤孔壁内壁，对于铝合金、工程塑料这类软质基材的安装孔十分友好，不会在压装过程中造成孔壁划伤、基材崩边的问题。从安装边界来看，这款销的光面直径为5/64英寸，对应的适配安装孔公差范围可以控制在H8到H10区间，不需要额外做高精度铰孔加工，普通钻孔工艺就能满足安装要求，光面段长度为3/8英寸，安装时需要保证被连接的两个零件总叠厚不超过销的有效长度，同时销装入孔后两端需要预留至少0.5毫米的伸缩余量，避免压装到位后销体两端顶死，

　　导致弹性无法正常释放影响固定效果。实际选型过程中，需要注意这类开槽弹簧销不适合用于大扭矩传递的重载连接场景，它的核心作用是定位与轻载防脱，比如小型齿轮在轴上的轴向限位、塑料外壳拼接时的定位销、气动阀体内阀芯组件的行程限位，这类载荷不大但需要频繁拆装或者对装配公差容忍度要求高的场景，它的优势会十分明显。建模过程中需要重点还原开槽处的开口间隙与销体壁厚的比例关系，弹簧钢材质的弹性模量决定了壁厚过薄会导致张紧力不足容易脱落，壁厚过厚则会导致压装难度变大，甚至压装过程中撑裂软质基材的安装孔，这款销的壁厚与直径比例控制在1:8左右，既能保证足够的径向张紧力，又不会产生过大的压装阻力。同时销体的两端都做了微小的倒角处理，

　　压装时可以顺利导入安装孔，不需要额外做导向工装，手工压装或者小型压床压装都能顺利完成装配，不会出现销体端部卡滞、压歪导致销体变形的问题。在长期使用过程中，弹簧钢材质的表面经过氧化处理后具备基础的防锈能力，在普通室内设备环境下不需要额外做表面防护就能满足使用寿命要求，如果是在潮湿或者有弱腐蚀的场景使用，也可以根据需求更换为不锈钢材质的同规格产品，但这款弹簧钢版本的成本更低，弹性表现更稳定，是普通工业场景下的首选规格。很多结构设计新手在选用这类弹性销时容易忽略开槽方向的受力影响，实际上装配时如果连接结构存在持续的径向剪切力，需要尽量让开槽方向避开剪切力的作用方向，避免长期受力后开槽处出现应力集中导致销体断裂，不过这款小规格弹簧销本身应用场景载荷较低，只要选型时匹配对应的载荷等级，正常使用下基本不会出现失效问题。
