本田科勒动力配套排气消声装置结构

　　在小型通用动力与乘用车辆的动力系统匹配中，排气组件的设计直接关联整机NVH表现、排放合规性以及动力输出效率，这款适配本田与科勒系列动力单元的排气结构，在实际工程应用中覆盖了从通用发电机组、园林机械到小型乘用车辆辅助动力单元的多场景适配需求。从实际使用场景来看，这类排气装置需要同时应对动力单元持续高负荷运转下的高温排气冲击，还要兼顾安装空间受限场景下的布局兼容性，不少小型动力设备的机舱布局紧凑，留给排气组件的安装余量往往控制在毫米级，这就要求排气结构的外形轮廓、安装支脚位置必须经过精准的边界校核，避免与周边的燃油管路、线束、覆盖件产生干涉。

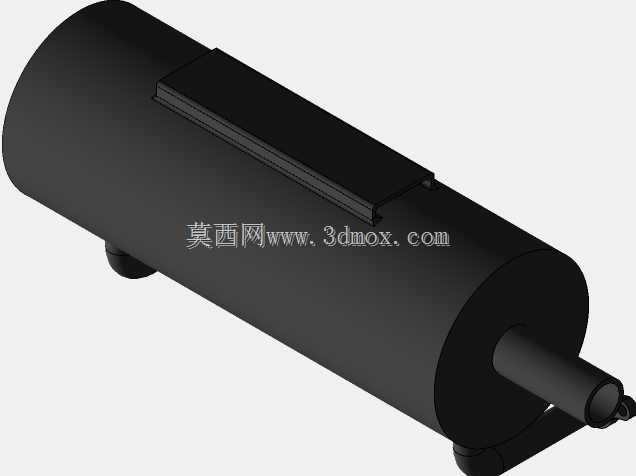

　　从功能特性层面分析，该排气结构采用筒式腔体设计，内部通过多级膨胀腔与导流结构实现排气脉冲的衰减，高温废气从动力单元排气歧管导出后，首先进入腔体前端的扩张腔，通过流道截面的突然变化降低排气流速，抵消部分排气脉冲带来的高频噪声，随后气流经过内部的导流隔板折返，在腔体内完成多次能量衰减后从尾端导出，相比直管式排气结构，这类腔体设计能够将排气噪声降低15-20分贝，满足小型动力设备的户外使用噪声限值要求。同时腔体外壳采用薄壁钢制结构，表面做高温抗氧化处理，能够承受持续600摄氏度以上的排气高温，避免长期使用后出现锈蚀、穿孔问题，外壳上设置的固定凸台用于安装隔热护板，防止高温外壳直接接触周边易燃部件，提升整机运行的安全性。

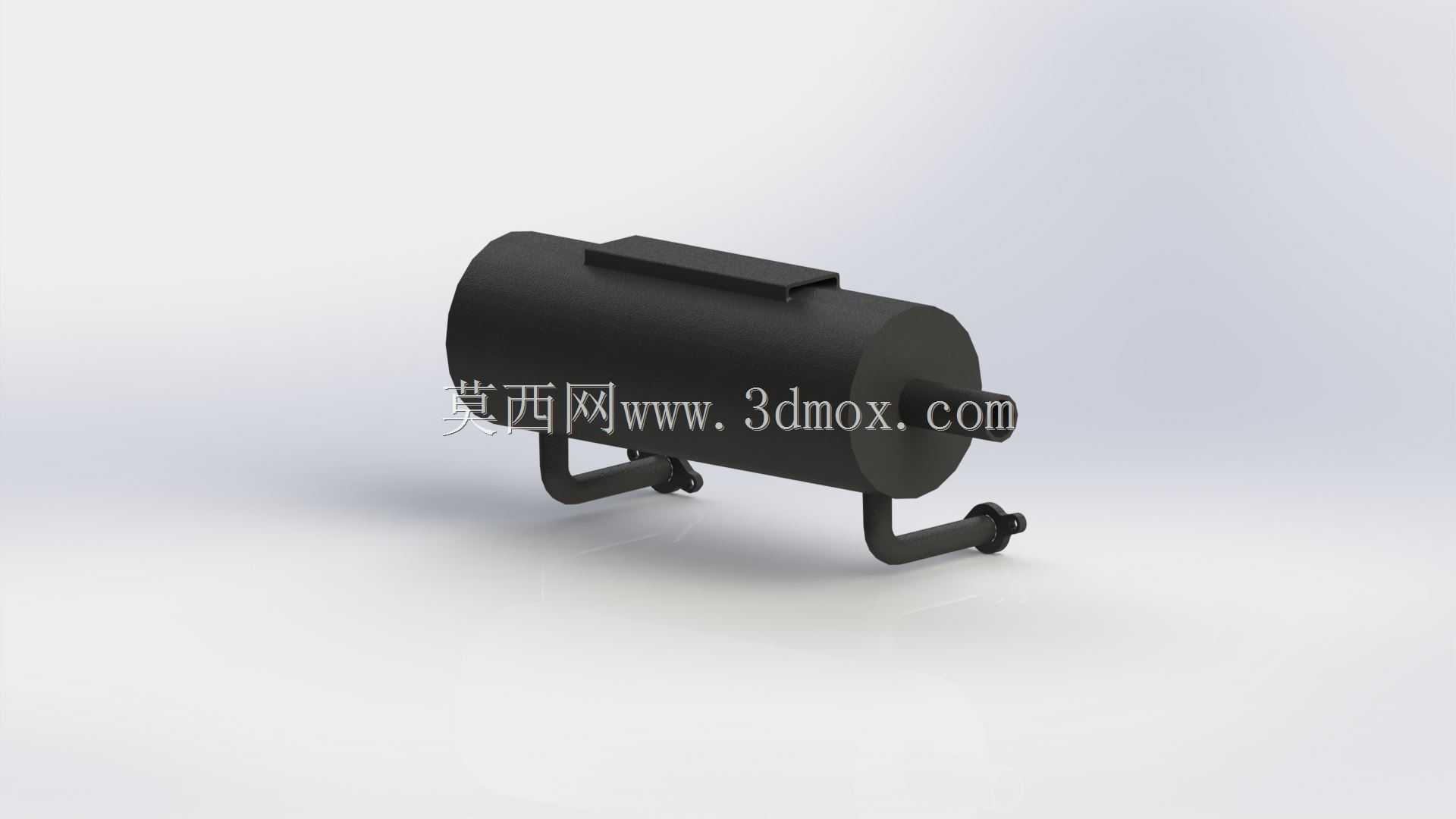

　　设计思路上，这款排气结构没有采用复杂的异形腔体方案，而是选择了工艺性更优的圆柱筒体构型，筒体两端采用旋压封边工艺，相比焊接端盖的结构，旋压结构的密封一致性更好，生产环节的焊接变形量更小，能够有效控制批量生产的尺寸公差。底部的两个安装支脚采用弯折成型的钢制支架，支架与筒体之间采用满焊连接，焊接位置做了应力释放处理，避免动力单元运转时的持续振动导致焊道开裂，支脚末端的安装孔位内嵌橡胶减震衬套，能够阻断排气组件与安装机架之间的振动传递，减少共振带来的结构疲劳损伤，同时降低振动传递到机身的噪声。

　　从安装边界与尺寸控制来看，筒体的主体直径控制在适配小型动力单元的合理区间，整体长度匹配10-25马力区间动力单元的排气流量需求，不会因为腔体过大导致排气背压过高影响动力输出，也不会因为腔体容积不足导致消声效果不达标。两个安装支脚的孔位间距严格对应本田与科勒同级别动力单元的标准安装位，安装时不需要额外做支架改装，直接通过螺栓即可完成固定，进气端的连接接口采用标准卡箍连接结构，能够适配不同壁厚的排气歧管，安装时的对位容错空间更大，即使现场安装存在少量的位置偏差，也可以通过卡箍的调节量完成对接，降低现场装配的难度。

　　在实际工程选型中，这类排气组件还需要匹配动力单元的排气流量特性，腔体容积通常按照动力单元排量的5-8倍做初始设计，再根据台架测试的背压数据、噪声数据做微调，这款结构的容积设定刚好覆盖对应马力段动力的需求，台架测试下的排气背压控制在合理区间，不会导致动力单元出现排气不畅、功率下降的问题，同时支脚的承重设计经过振动耐久测试，能够承受1000小时以上的持续运转振动，不会出现支脚断裂、筒体移位的问题。对于三维建模从业者而言，这类结构的建模重点在于筒体与支脚的焊接位置处理、安装孔位的公差配合设定，以及内部导流结构的流道顺滑处理，建模时需要预留焊接工艺的焊道余量，同时考虑高温工作状态下的筒体热膨胀量，避免安装后因为热胀冷缩出现结构应力集中。不少初学者在做这类排气结构建模时，容易忽略安装衬套的压缩量设计，以及支脚的弯折圆角处理，导致实际生产出来的部件安装对位困难，或者弯折位置出现应力集中断裂，这些细节都是实际工程设计中需要重点关注的部分。
