内螺纹子弹头型电线对接连接器结构

　　在低压电气布线、设备内部线束接驳、小型机电产品线路组装的场景里，这类子弹头结构的内螺纹对接件是很常用的接线部件，日常做线束三维布局的时候经常会碰到这类标准接驳件的选型与装配校核。不同于常见的插拔式裸端子，这款带内螺纹的子弹头连接器在对接完成后可以通过螺纹结构实现轴向的锁紧固定，不会因为设备运行的小幅振动、线束拉扯出现接插松脱的问题，适配22-18AWG线径的单股或多股铜芯导线，覆盖了大部分控制信号回路、小功率供电回路的接线需求。

　　从结构设计逻辑来看，整个零件采用阶梯轴式的子弹头外形，大端设置内螺纹孔，用于和配套的公端对接件外螺纹旋合锁紧，螺纹段的长度经过匹配计算，既保证足够的啮合牙数满足抗拉力要求，又不会因为旋合行程过长导致现场接线操作繁琐。中间的阶梯凸台一方面作为螺纹旋合的限位面，对接到位后两个配合件的端面刚好贴合在凸台侧面，避免过度旋合压伤内部的线芯接触部位；另一方面也可以作为接线操作时的受力夹持位，现场施工用尖嘴钳夹住这个凸台就能轻松完成螺纹旋紧，不需要额外做复杂的工装卡位。

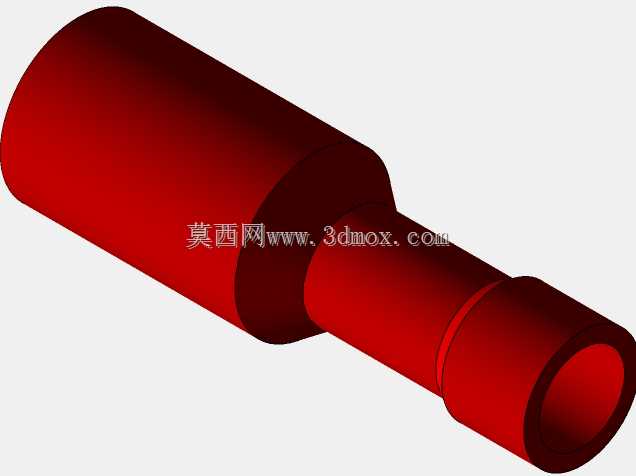

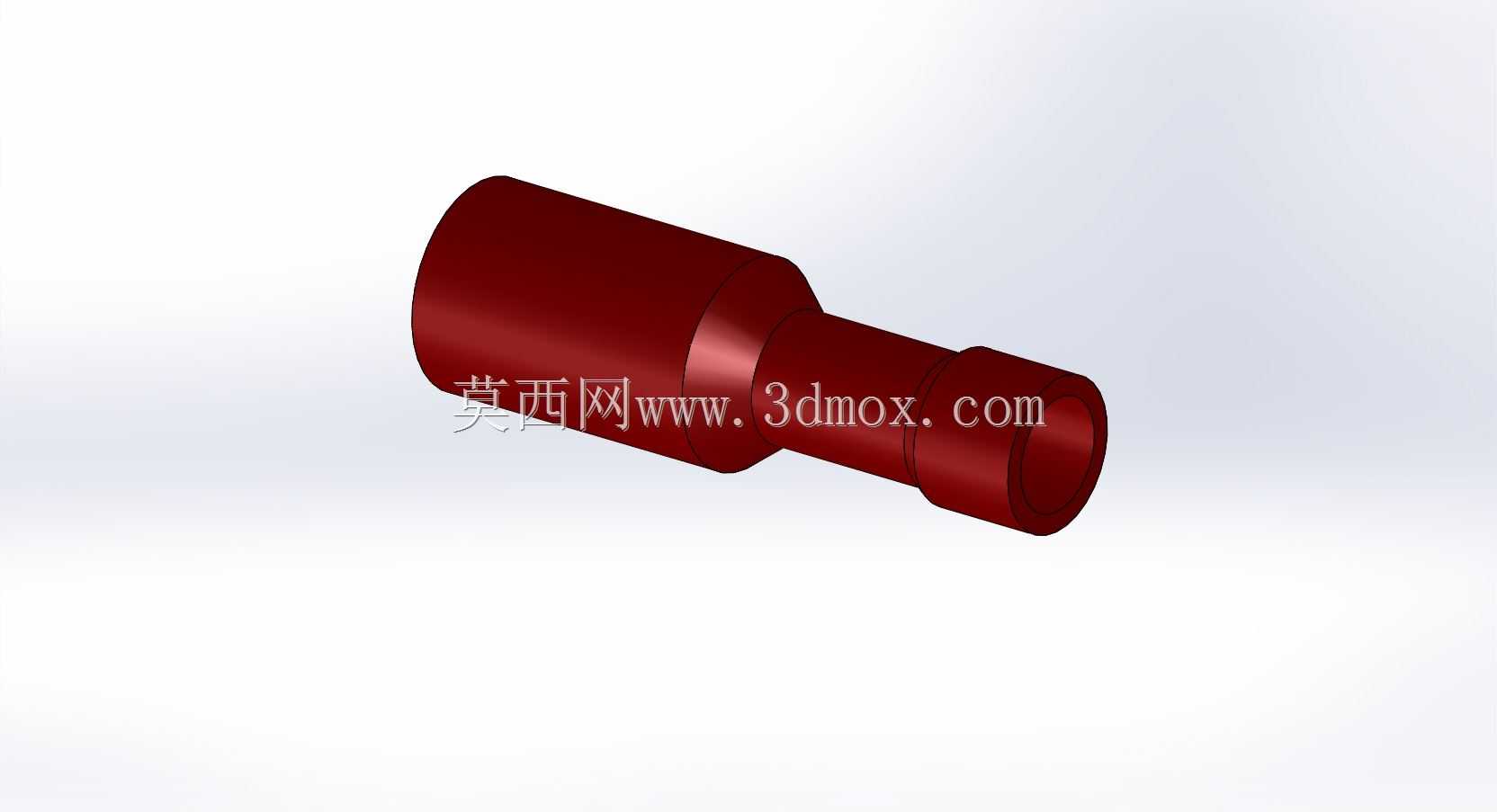

　　小端的缩径结构是导线压接部位，内孔尺寸匹配对应线径的导体外径，压接后导体和连接器本体形成可靠的电气连接，外表面的环形凹槽设计是为了压接时让金属本体产生均匀的形变，抱紧内部导线的同时，增大和导线绝缘层包裹部位的摩擦力，防止导线受拉时从压接位脱出。整个零件的外轮廓没有尖锐的棱角，所有过渡位置都做了小圆角处理，一方面是车削加工时便于走刀，减少应力集中的风险，另一方面在穿线布线的时候不会刮伤相邻线束的绝缘层，避免出现线路短路的隐患。

　　做三维建模的时候，这个零件的尺寸边界需要严格和配套公端做配合校核：内螺纹的公差带要选适合电气连接的中等配合精度，既不能太松导致接触电阻过大，也不能太紧导致现场装配困难；压接端的内孔深度要预留足够的线芯插入空间，保证导线剥头长度刚好能插到孔底，压接后不会有裸露的导体外露。安装的时候不需要额外的固定座，两个配对的连接器旋紧后本身就形成稳定的连接节点，在线束排布时可以顺着导线走向布置，不会占用过多的设备内部空间，适合在空间紧凑的控制柜、小型手持设备、车载低压线路里使用。

　　实际使用中，这类连接器的接触电阻稳定性比普通的插拔端子更好，因为螺纹旋合后两个金属件的接触面积更大，长期使用也不容易出现氧化松脱的问题，在有轻度振动的设备比如小型风机、便携机电工具、户外低压布线场景里，能有效降低线路接触不良的故障概率。建模时还要注意外表面的粗糙度设置，压接部位的内孔不需要过高的光洁度，保证压接形变时能和线芯充分咬合，而螺纹部位的光洁度要满足螺纹配合的要求，避免旋合时出现卡滞。整个零件的外形是回转体结构，建模时通过旋转特征就能完成主体结构，再加上内螺纹的装饰线或者螺旋扫描特征就能还原真实结构，做线束装配仿真的时候，可以把这个零件作为标准件导入，和导线、公端连接器做配合约束，验证整个线束的弯曲半径、装配干涉情况，提前发现布线时可能出现的空间不足问题。
