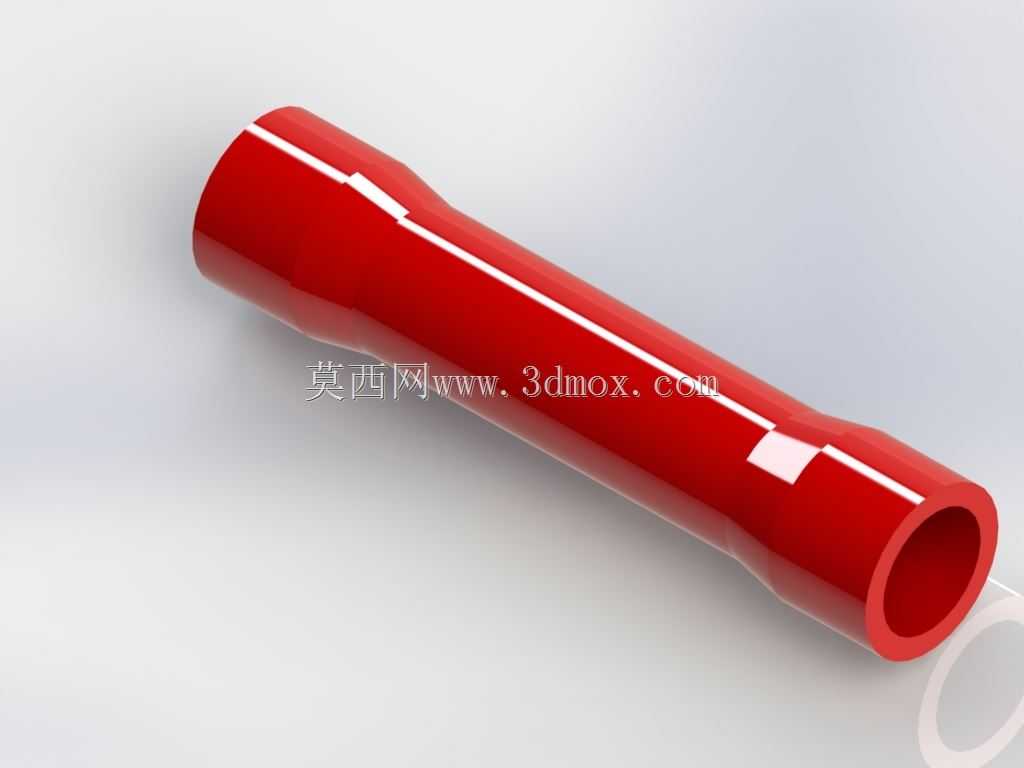

22-18AWG绝缘对接电线接头结构

　　这类对接接头主要应用在低压线束的续接场景中，常见于家电内部布线、汽车低压线束修复、工业控制柜二次回路接线、小型电气设备的线缆延长作业里，用来实现两根同规格或适配线径范围的电线之间的可靠导通连接，避免导线直接铰接带来的接触不良、绝缘失效、抗拉强度不足等问题。从结构设计来看，整体采用长直筒型的外形，中部为等径直段，两端做了渐进式的缩口导向设计，在压接作业时，导线的铜芯可以顺着缩口顺滑插入接头内部的金属导通腔体，不需要额外扩口处理，能降低现场接线的操作难度，同时两端的缩口结构在压接完成后可以和导线的绝缘层外壁形成贴合包裹，减少线缆受拉时铜芯直接承受拉力的情况，提升接点的抗拉扯能力。接头外层的绝缘护套采用一体化包覆设计，

　　完全覆盖内部的金属导电部件，护套表面做了细微的防滑纹理处理，在手动对位或者使用压接钳作业时，不容易出现打滑移位的情况，护套的壁厚经过匹配设计，既可以保证压接时绝缘层不会被压裂，又能在压接完成后提供足够的绝缘防护等级，满足常规低压作业环境下的绝缘要求，避免相邻接点之间出现短路风险。内部的金属导通腔体采用贯通式设计，适配22到18AWG线径范围内的多股铜芯导线，腔体的内壁做了细密的防滑齿结构，当压接钳施加额定压接力时，金属腔体发生塑性变形，内壁的齿状结构会嵌入铜芯的缝隙中，增大金属之间的接触面积，降低接触电阻，避免长期使用过程中因为接点氧化、震动松动导致的接触电阻升高、接点发热等故障。从安装边界来看，

　　接头的整体外径控制在适配常规压接钳模口的尺寸范围内，不需要定制特殊的压接模具，使用普通的端子压接钳就可以完成压合作业，接头的总长度经过优化，在保证两端导线插入深度足够的前提下，尽可能压缩整体长度，适合在布线空间紧凑的线槽、设备内部接线腔等场景使用，不会因为接头长度过长导致布线空间不足。在实际使用过程中，这类接头不需要额外缠绕绝缘胶带，压接完成后就可以直接使用，相比传统的铰接加烫锡、缠胶带的接线方式，作业效率提升明显，而且接点的一致性更好，不会因为操作人员的手法差异导致接点质量参差不齐。设计时还考虑了不同使用环境的适配性，外层绝缘材料选用耐温范围匹配常规工业环境的材质，可以适应设备运行时的常规温升，不会因为长期受热出现绝缘层脆化、

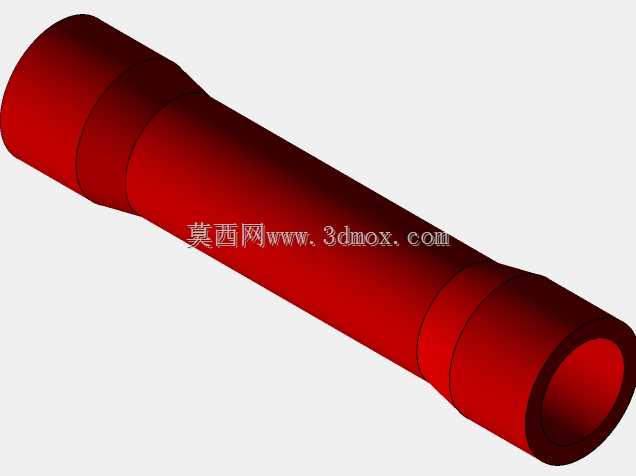

　　开裂的问题，同时材料本身具备一定的耐油、耐弱腐蚀特性，可以适配普通工业车间、车载环境等常见的布线场景。在进行三维建模时，重点还原了两端缩口的过渡曲面、内部金属腔体的齿状结构、外层护套的壁厚均匀性，确保模型可以直接用于接线工艺的模拟、线束装配的干涉检查，也可以作为布线设计时的标准件选型参考，帮助设计人员提前预判接点的安装空间，避免在实际装配时出现接头和周边结构件干涉、布线长度预留不足等问题。在设备选型匹配时，需要注意接头适配的线径范围，不能超线径使用，否则会出现导线无法插入或者压接不牢的问题，同时压接时要选择对应线径的压接模口，保证压接力道合适，既不能压接过轻导致接触电阻过大，也不能压接过重导致金属腔体断裂或者绝缘护套破损。这类接头在批量线束加工中应用十分广泛，属于低压布线领域的基础连接配件，其结构的可靠性直接影响整个电气系统的运行稳定性，所以在结构设计时每一处尺寸都经过实际作业验证，两端的插入深度标识虽然在外观上没有明显凸起，但建模时保留了内部的定位台阶，当导线插入到指定深度时会有轻微的触感反馈，提醒操作人员导线已经插到位，避免出现导线插入深度不足导致压接后铜芯外露、拉脱力不足的问题。
