高压延时熔断玻璃管保险丝结构设计

　　在工业控制回路、精密仪器供电链路、小功率机电设备的配电环节中，延时型玻璃管保险丝是极为常见的过流保护元件，这类元件的三维建模精度直接影响后续PCB布局、保险座选型以及整机安规设计的匹配度。不同于常规快熔保险丝，500伏电压等级的延时保险丝需要应对回路启动瞬间的短时冲击电流，比如电机启动、电容充电阶段的数倍额定电流冲击，既要保证短时过载下不发生误熔断，又要在持续过流、短路故障出现时快速切断回路，避免后端器件被大电流烧毁，这一特性决定了其内部结构的设计逻辑和普通快熔件存在明显差异。

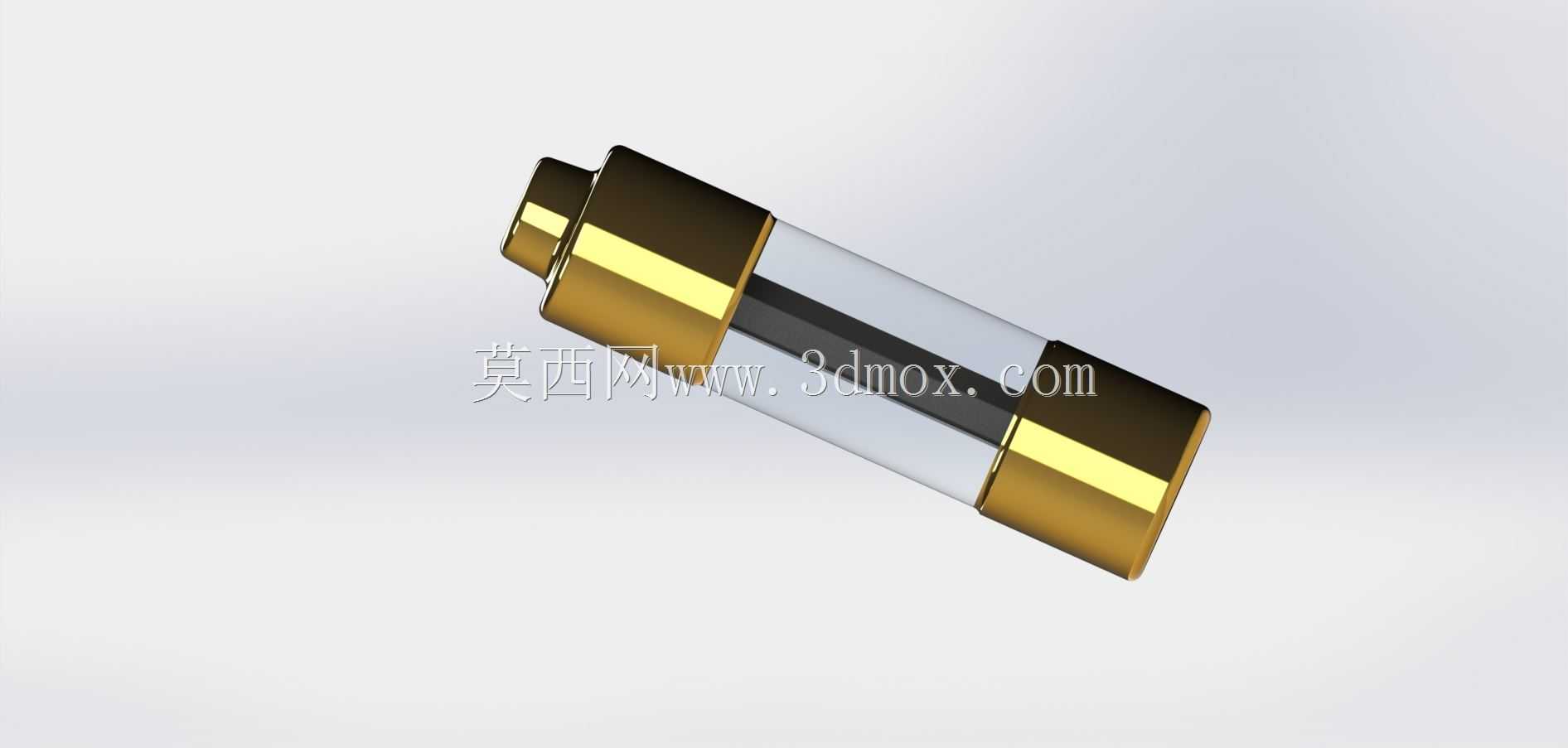

　　从结构设计角度看，该款保险丝采用透明高强度玻璃作为主体绝缘外壳，两端采用镀镍黄铜帽作为电极接触端，金属帽与玻璃管之间采用压接封装工艺，保证内部空腔的密封性，避免熔丝在长期工作中被氧化影响熔断特性。建模过程中需要重点还原金属帽的倒角结构，这部分结构直接决定了保险丝装入保险座时的插拔顺畅度，若倒角尺寸设计不合理，装配时很容易出现卡滞、刮伤保险座接触弹片的问题，甚至会导致接触电阻过大，长期工作时出现异常发热。内部熔丝并非等径直丝结构，而是采用了变截面设计搭配低熔点合金焊点，这也是实现延时熔断特性的核心：正常工作电流下，熔丝整体发热量与散热量平衡，温度维持在安全区间；当出现数倍额定电流的短时冲击时，熔丝的粗段热容较大，温度上升速度慢，不会触发熔断，而当故障电流持续存在时，低熔点合金焊点会率先达到熔化温度，带动整个熔丝快速熔断，切断故障回路。

　　在外形尺寸与安装边界的设计还原上，需要严格匹配常规5×20mm规格玻璃管保险丝的安装公差，整体长度控制在20mm±0.5mm，管体外径5mm±0.2mm，两端金属帽的外径略大于玻璃管0.1mm左右，保证与保险座的弹片接触压力处于合理区间，既不会因为过松导致接触不良，也不会因为过紧导致插拔力过大增加装配难度。建模时需要注意玻璃管与金属帽的配合段长度，金属帽压入玻璃管的深度通常在2mm左右，这部分尺寸直接影响封装的牢固度，若压入深度不足，在受到振动、冲击时很容易出现金属帽脱落的问题，导致回路断路。

　　从实际应用场景出发，这类高压延时保险丝广泛应用于小型空压机、工控电源模块、测量仪器仪表、家用电器的供电输入回路中，选型时除了需要匹配额定电压、额定电流参数外，安装尺寸的匹配度是结构工程师最关注的点，很多设计人员在做三维布局时，往往只预留了保险丝的长度空间，忽略了保险座本身的安装尺寸、插拔操作的预留空间，导致后期装配时出现操作空间不足的问题。在建模过程中还原保险丝的真实外形细节，能够帮助结构设计人员在布局阶段就准确核对安装间隙，比如金属帽端部的圆弧过渡、玻璃管的壁厚尺寸，这些细节都会影响最终的装配干涉检查结果。另外，透明玻璃外壳的设计也有实际工程意义，运维人员可以直接通过玻璃管观察内部熔丝的状态，快速判断保险丝是否熔断，不需要借助万用表测量，大幅提升故障排查的效率。

　　在功能特性的设计平衡上，这款保险丝的灭弧能力也是设计重点，500伏电压等级下，熔丝熔断瞬间会产生电弧，玻璃管内部填充的石英砂（部分该规格产品采用空腔结构配合内壁灭弧涂层）能够快速冷却电弧，避免电弧持续燃烧导致玻璃管炸裂、两端电极击穿的问题，建模时虽然不需要还原内部石英砂的颗粒细节，但需要准确标注内部空腔的容积，为后续安规验证、灭弧性能校核提供准确的结构参考。两端金属帽的表面镀层厚度也需要在设计时明确，镀镍层的厚度直接影响接触电阻和抗腐蚀能力，在潮湿、有盐雾的工业环境中，镀层不足很容易出现金属帽氧化生锈，导致接触电阻增大、发热严重，甚至出现虚接打火的安全隐患。
