窄幅钢制工字梁三维结构设计

　　在厂房搭建、轻型设备机架、小型跨距承重平台的结构设计场景中，这类窄幅钢制工字梁是应用频次极高的型材构件，不同于大跨度重载场景使用的宽翼缘工字钢，该款工字梁翼缘宽度控制在5英寸、梁体高度为3英寸，截面尺寸紧凑，适配对安装空间有严格限制的轻型承重场景。从截面受力逻辑来看，工字梁的结构设计核心是将材料尽可能分布在远离中性轴的翼缘位置，在同等截面面积下获得远高于矩形截面钢的抗弯截面模量，这款窄幅工字钢的翼缘与腹板采用等厚轧制结构，腹板承担大部分剪切载荷，上下翼缘主要承受弯曲工况下的拉压应力，在常规静载工况下，材料利用率比同重量的方钢高出40%以上，能有效降低结构整体自重。在实际安装边界上，该款工字梁的翼缘宽度较窄，

　　安装时不需要预留过大的侧向安装空间，可直接通过焊接、螺栓连接的方式固定在立柱或者侧边支撑构件上，腹板位置可按需开设穿线孔、管线过孔，开孔时只要避开翼缘与腹板的连接圆角区域，就不会对梁体整体承重能力造成明显影响。在设备机架设计场景中，这类窄幅工字钢常用来做小型输送线的侧边承重梁、小型设备的底部支撑框架主梁，搭配角件连接时装配效率高，梁体直线度好，不需要额外做校直工序就能满足常规设备的安装精度要求。在建筑附属结构场景中，这类小尺寸工字钢可用来做室内夹层的次梁、设备检修平台的支撑梁、管道架设的承重支架，因为截面尺寸小，外露安装时不会占用过多室内空间，表面做防锈喷涂处理后可适应潮湿、多粉尘的工业车间环境。从建模逻辑来看，

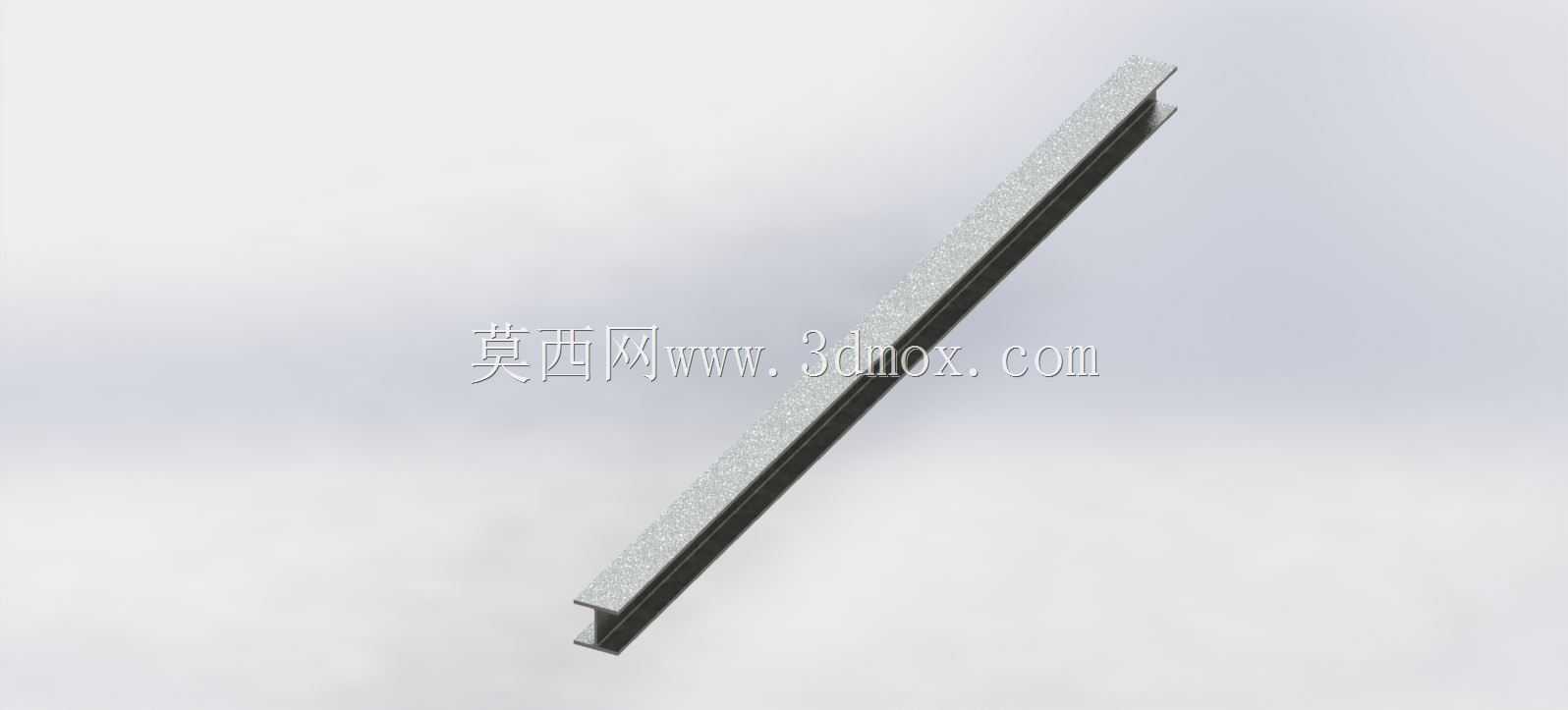

　　构建该工字梁三维模型时，首先要准确还原热轧工字钢的截面特征，翼缘边缘的自然圆角、腹板与翼缘连接处的过渡圆角都需要按照实际轧制工艺的尺寸特征绘制，避免出现直角锐边导致模型与实际型材不符，梁体长度可根据实际使用场景按需截取，模型端面保持平整，方便在装配环境中与其他构件做配合约束。在受力校核层面，这类小尺寸工字钢的许用载荷需要结合实际支撑跨距计算，当跨距控制在1.5米以内时，可承受均布静载每米数百公斤，完全满足轻型设备、小型平台的承重需求，若跨距进一步加大，则需要在梁体侧向增加支撑肋，避免梁体出现侧向失稳。在实际选型应用中，这类窄幅工字钢不需要额外定制开模，属于常规轧制型钢品类，采购成本低，供货周期短，现场加工时可采用普通砂轮切割机、

　　带锯床完成截断，焊接采用常规二氧化碳气体保护焊即可获得足够的连接强度，不需要特殊的焊接工艺，现场施工适配性强。在三维装配设计中，调用该工字梁模型时，可直接在梁体表面添加螺栓孔、焊接坡口等加工特征，模型的几何精度可直接导出为工程图用于下料加工，不需要二次修正截面尺寸，能有效缩短结构设计阶段的建模周期。
