本田GX270发动机机油排放软管结构设计

　　在小型通用动力设备的运维场景中，机油排放环节的操作便利性与密封可靠性，直接影响日常保养的效率与设备周边的清洁度，这款适配本田GX270系列发动机的机油排放软管，正是针对小型内燃机组换油作业的痛点完成的结构设计。从实际使用场景来看，GX270作为单缸四冲程通用汽油机，广泛配套在小型发电机组、微耕机、高压清洗机、园林作业机械上，这类设备的使用场景多在户外作业场地，传统的油底壳放油螺塞结构在拆卸时，极易出现机油顺着机体流散、污染设备底座与作业地面的问题，且操作人员需要将接油容器精准对准放油口，操作空间受限的情况下很容易出现洒漏，这款软管的核心作用就是在放油作业时构建封闭的导流通道，让废弃机油能够顺着管路精准流入接油容器，彻底避免开放式放油带来的污染问题。

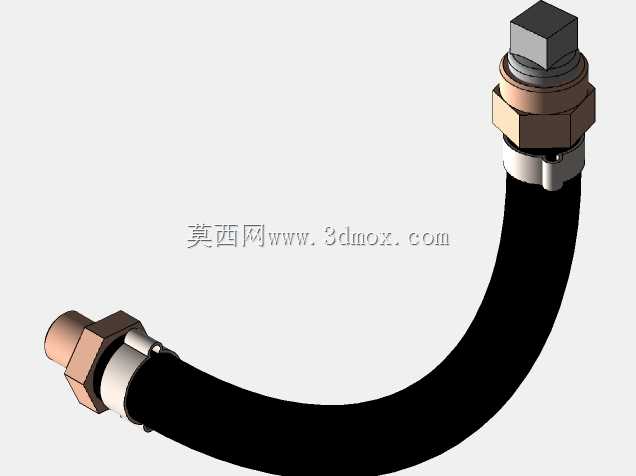

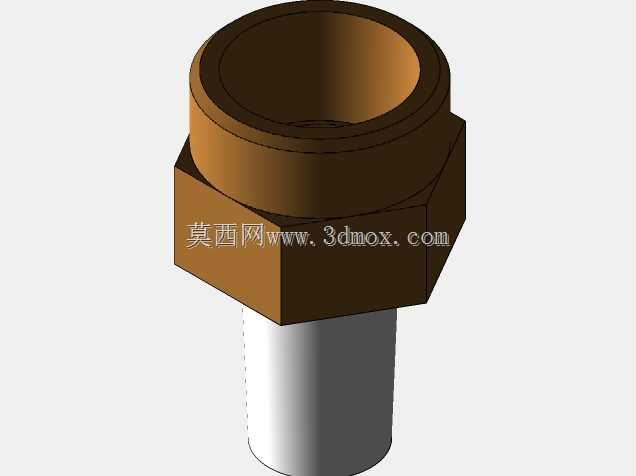

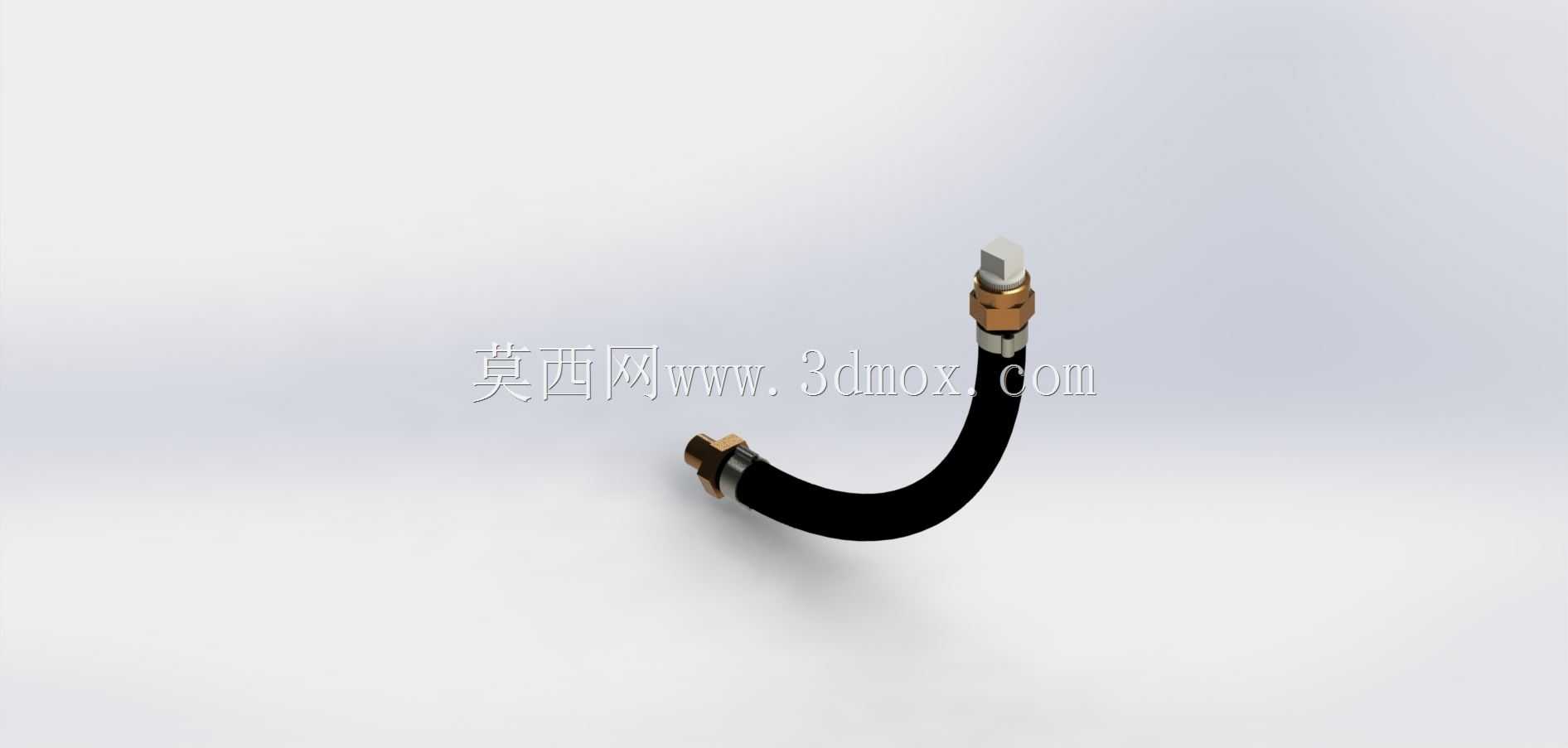

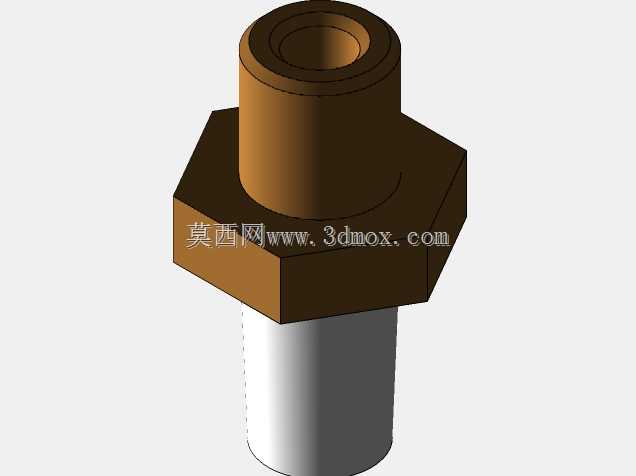

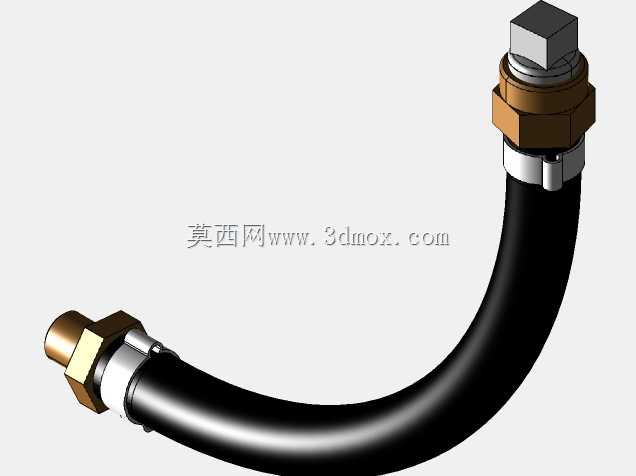

　　从功能特性层面看，这款软管采用耐油合成橡胶作为主体管身材料，能够长期耐受发动机机油的高温侵蚀与化学溶胀，不会因为长期接触高温机油出现管身开裂、硬化、密封失效的问题。管身两端的金属接头采用卡压式结构与橡胶管身结合，接头部位设计有外螺纹连接端与六角拧动结构，安装时可以直接通过扳手将接头拧紧在油底壳的放油螺纹孔上，接头与管身的结合部位额外增加了金属箍圈压合，能够承受机油排放时的流体冲击，不会出现管身脱落、接头渗漏的问题。管身整体设计为弯曲成型的固定弧度，并非完全平直的管路，这个弧度是结合GX270发动机油底壳的安装位置、周边机体部件的避让空间专门设定的，安装完成后管身会自然朝向设备外侧的接油位置延伸，不会与周边的启动拉盘、散热风扇罩、油箱固定支架等部件产生运动干涉，也不会因为设备运行时的振动出现管身弯折堵死的问题。

　　从设计思路的落地逻辑来看，这款软管的设计没有采用通用直管加后期弯折的方案，而是提前根据发动机的安装边界做了定型弯曲处理。首先是确定两端接头的相对位置：一端对接油底壳侧面的放油螺纹孔，这个位置的螺纹规格与GX270原厂放油螺塞完全一致，不需要对发动机本体做任何改装就可以直接替换安装；另一端的出油口位置设置在设备机架外侧的空余空间，高度略低于油底壳的最低油位，保证放油时机油能够依靠重力完全排空，不会在油底壳内残留旧机油。管身的弯曲半径做了严格控制，最小弯曲半径大于管身内径的5倍，避免弯折位置出现通径缩小、放油流速变慢的问题，同时管身的长度经过精准核算，既不会因为过长导致管身垂落接触地面被磨损，也不会因为过短导致出油口位置过高、接油时容易洒漏。两端的金属接头表面做了镀锌钝化处理，能够抵御户外使用时的水汽侵蚀，避免接头生锈导致后续拆卸维护困难，接头上的密封端面设计有平垫密封结构，拧紧后可以完全封堵螺纹间隙，不会在设备运行过程中出现渗油问题。

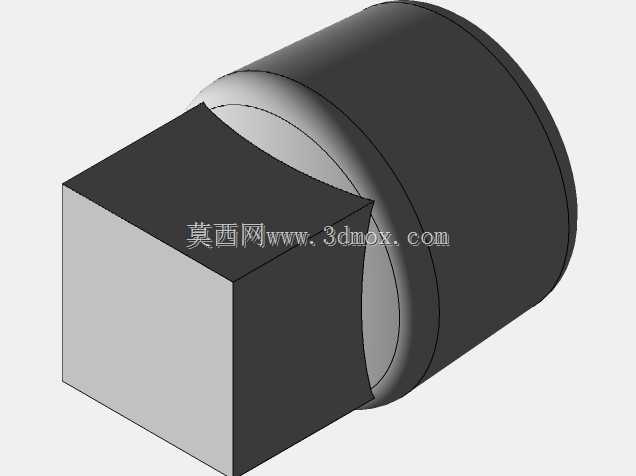

　　从安装边界的尺寸匹配来看，这款软管的接头螺纹规格、管身通径、整体弯曲弧度都完全适配GX270发动机的安装空间：管身的外径控制在合理范围，安装后与周边散热风道的间隙大于10mm，不会影响发动机的散热气流流通；接头的六角对边尺寸与原厂放油螺塞一致，操作人员使用常规的套筒或开口扳手就可以完成安装，不需要配备专用工具；管身的定型弯曲角度经过多轮装机验证，在不同配套设备（发电机组、微耕机等）的安装架上都不会出现与其他部件的磕碰，设备运行过程中产生的持续振动也不会让管身出现位移、磨损。在日常保养作业时，只需要将软管末端的堵头拆下（部分配置版本会在出油端设置防尘堵头，非放油状态下封堵管口避免灰尘进入油路），就可以直接将机油导流到接油容器中，放油完成后拧紧堵头即可，整个过程不需要拆卸整根软管，也不需要操作人员探身到设备底部操作，大幅降低了小型通用汽油机的日常保养难度，同时也能避免旧机油渗漏对土壤、场地造成的污染，符合户外作业设备的环保运维要求。
