外径42毫米径向滚动轴承结构设计

　　在各类旋转传动机构的设计选型中，小尺寸径向轴承的应用覆盖了从民用小型机电设备到工业轻型传动单元的诸多场景，这类零件作为旋转副的核心支撑元件，直接决定了整套机构的运转精度、摩擦损耗与服役寿命。本次设计的42毫米外径轴承，主要适配安装空间紧凑、径向载荷中等、转速区间适中的传动场景，常见于小型输送线的从动辊支撑、桌面级自动化设备的旋转轴定位、小型电机的输出端支撑、家用机电产品的旋转关节等位置，能够在有限的安装边界内，为旋转轴提供稳定的径向约束，同时将轴运转过程中的摩擦阻力控制在较低水平，减少动力传输过程中的无用损耗。

　　从功能特性来看，这款轴承采用深沟滚道的经典结构设计，内圈与轴颈配合的安装面、外圈与安装座孔配合的定位面均按照通用配合公差设计，能够适配常规的基孔制、基轴制装配要求，不需要额外定制非标安装位即可直接替换同尺寸规格的标准件。轴承的滚动体采用均匀排布的球形滚动元件，保持架采用兜孔式结构将每个滚动体等距分隔，避免滚动体在运转过程中发生相互摩擦或卡滞，保证旋转过程的顺畅性。两侧的密封结构采用接触式橡胶密封圈设计，能够阻挡外界环境中的粉尘、碎屑、水汽进入轴承内部的滚道区域，同时避免轴承内部填充的润滑脂在运转过程中向外泄漏，减少日常维护过程中的补脂频次，适配部分不便频繁拆解维护的封闭式安装场景。

　　设计过程中，首先明确了安装边界的核心约束：外径控制在42毫米，对应的安装座孔预留尺寸按照标准过渡配合公差设定，内圈孔径适配常用的小直径传动轴尺寸，轴承整体宽度按照同系列标准轴承的宽径比设定，保证安装后不会与周边的轴肩、端盖、密封件等相邻零件发生干涉。滚道的曲率设计经过反复校核，滚道半径略大于滚动体半径，保证滚动体与滚道之间的接触应力处于材料许用范围内，同时避免接触面积过大导致摩擦阻力升高。在建模阶段，对内外圈的倒角、安装引导角、密封圈卡槽、保持架的定位结构都做了精细化还原，每个特征的尺寸都参考通用机械设计标准设定，既保证模型的几何精度，也能直接用于后续的装配干涉检查、运动仿真验证环节。

　　实际选型应用时，需要注意这款轴承的承载特性：其主要承受径向方向的载荷，可承受少量的轴向窜动力，但不适用于轴向载荷占比过高的传动场景。安装过程中，需保证轴颈与安装座孔的同轴度公差在设计要求范围内，避免安装偏斜导致轴承滚道局部应力集中，提前出现点蚀、磨损等失效问题。装配时优先采用压装工具均匀施力于对应的套圈端面，禁止通过滚动体传递压装力，避免损伤滚道与滚动体表面。在日常运转过程中，轴承的温升、振动值都处于常规小尺寸轴承的正常区间，只要润滑状态良好、安装精度达标，就能长期稳定维持旋转轴的回转精度，避免轴运转过程中出现径向跳动、窜动等问题，保障整套传动机构的运行稳定性。

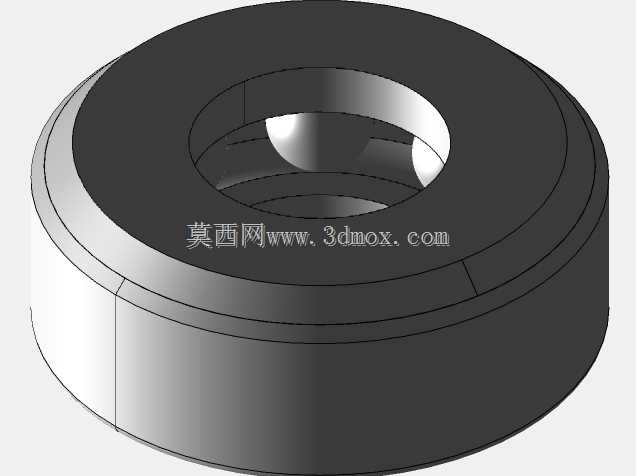

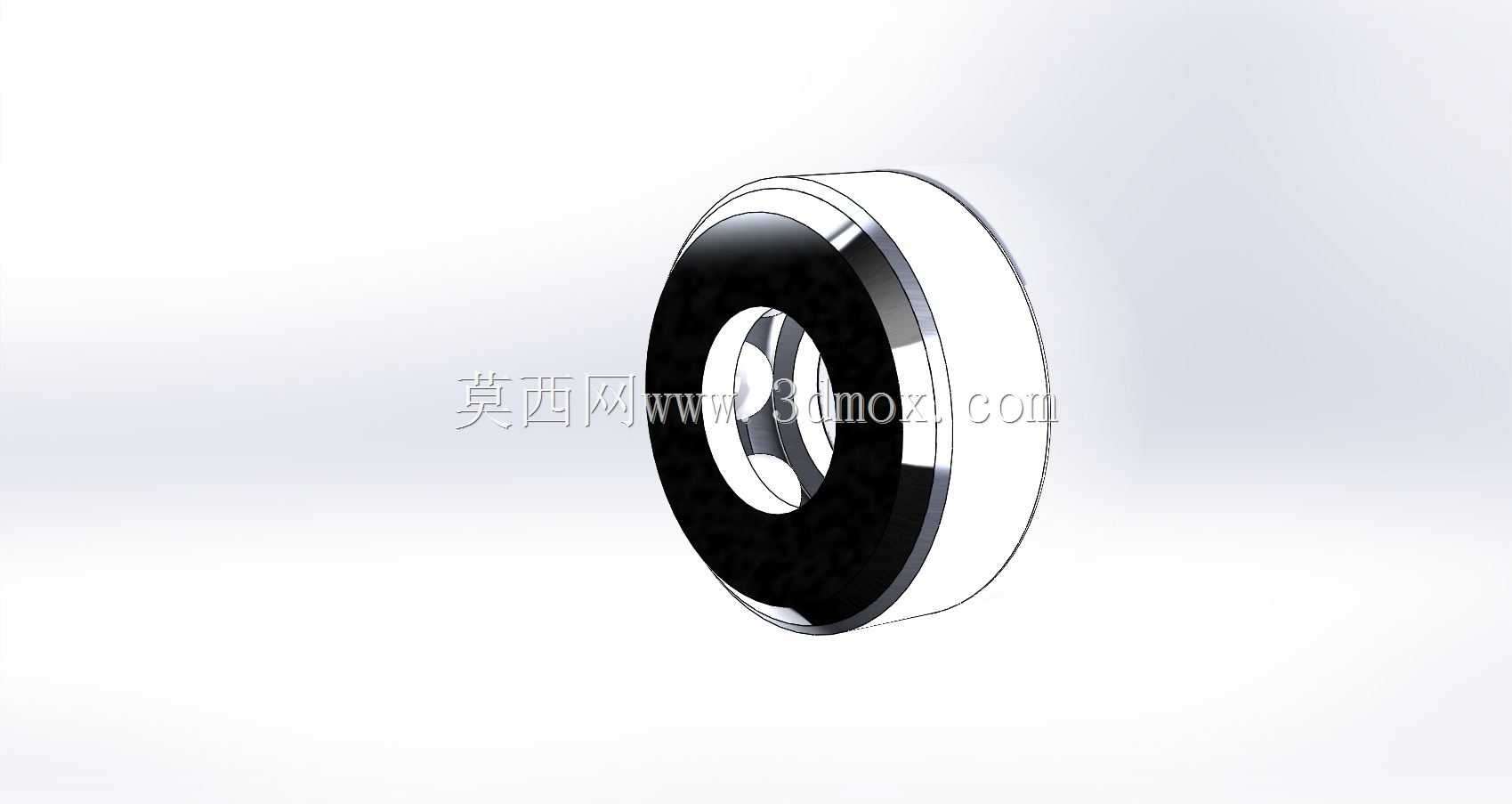

　　从三维建模的角度来说，这个模型的结构完整还原了实体轴承的所有装配关系，内外圈、滚动体、保持架、密封圈都为独立可拆分的零件结构，既可以用于整机装配时的占位选型，也可以用于轴承结构的教学演示、拆装仿真，还能作为基础零件导入到各类设备的总装配体中，完成整机的结构校验与运动模拟。模型的几何曲面连续无破面，所有配合面的尺寸精度都符合工程实际要求，不存在建模过程中常见的曲面重叠、特征缺失、尺寸偏差等问题，能够直接对接后续的工程图导出、装配仿真等工作流程，减少设计人员重复建模的工作量。
