百事可乐品牌标识立体造型结构设计

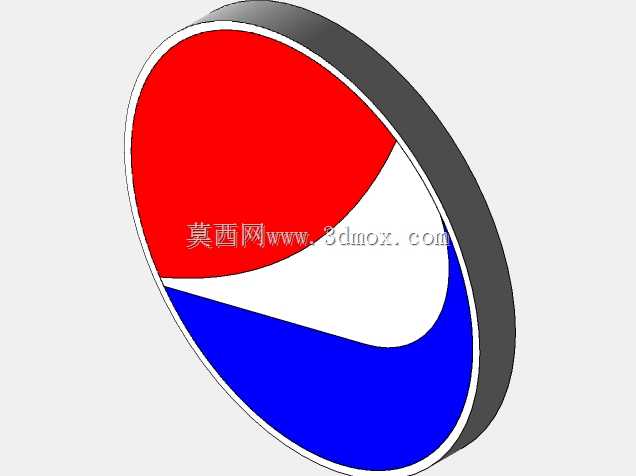

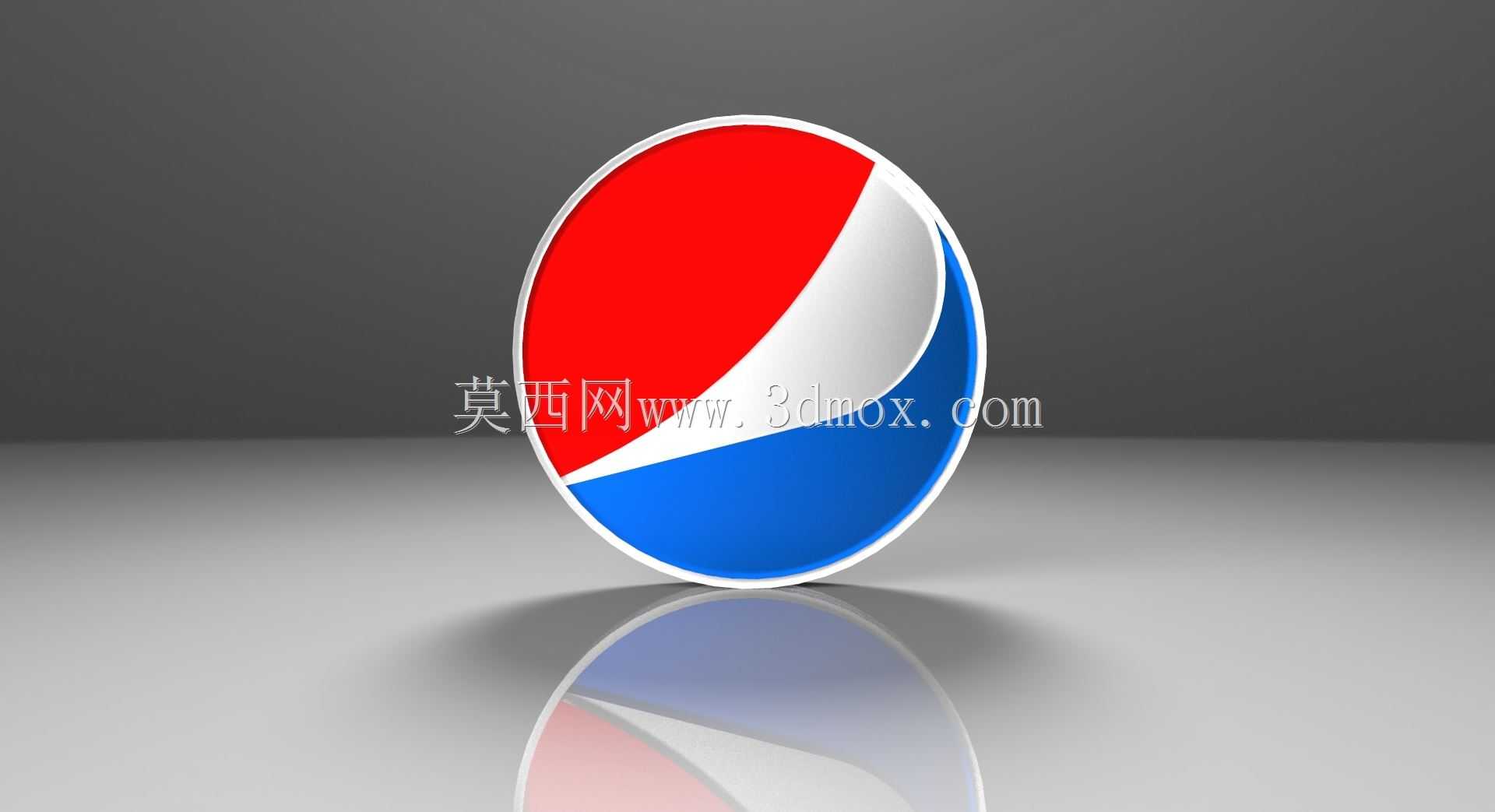

　　该立体标识造型核心应用于快消品线下终端的品牌视觉展示场景，覆盖商超堆头端侧固定展示、品牌快闪活动现场立牌装配、自助售货机面板嵌入式安装、线下门店门头侧挂标识等多个实际使用场景，不同场景下的安装固定逻辑存在明确差异，建模阶段已针对不同安装场景预留对应的结构适配空间。从实际功能层面来看，该立体标识并非单纯的平面图案拉伸成型，整体采用椭圆外轮廓的分层结构设计，最外层为窄边金属质感包边，包边厚度控制在3mm，既可以在运输装配过程中保护内部色块结构不受磕碰，也能在灯光照射下形成轮廓高光，强化远距离视觉识别效果。内部红、白、蓝三色块采用连续顺滑的曲面过渡设计，不存在尖锐棱角，一方面可以避免装配清洁过程中划伤操作人员，

　　另一方面曲面结构在环境光照射下会形成自然的光影渐变，相比平面印刷标识具备更强的视觉冲击力。设计过程中首先以平面百事标识的矢量轮廓为基准，先确定整体椭圆的长短轴比例为1.2:1，符合人眼视觉舒适的黄金比例区间，再对三色块的分割边界做曲面偏移处理，让三个色块并非处于同一平面，红色块相对整体基准面外凸1.5mm，蓝色块与基准面齐平，白色块相对内凹1mm，通过微小的高低差形成立体层次，无需额外做分色喷涂的遮挡治具，装配时直接将三个预上色的色块卡入外包边的预留卡槽即可，大幅降低生产装配的工序复杂度。针对不同安装场景的边界适配，当用于自助售货机面板嵌入式安装时，整体标识的背部预留2mm深度的定位柱，可直接卡入售货机面板预先开好的对应安装孔，

　　背部与面板之间预留0.5mm的打胶空间，固定后不会出现凸起松动问题；当用于线下活动立牌装配时，标识背部预留标准M4螺纹孔位，可直接与立牌的金属支撑杆连接，无需额外焊接转接件；当用于桌面展示摆件场景时，标识底部预留平面支撑结构，可直接放置于水平台面，重心经过配重计算，倾斜15度范围内不会出现倾倒问题。外形尺寸层面，该标识模型采用参数化建模逻辑，整体长短轴尺寸可根据实际使用场景等比例缩放，缩放过程中包边厚度、色块高低差、安装孔位尺寸都会按对应比例自动匹配，不会出现缩放后结构错位、安装孔位偏差的问题。曲面建模过程中全程保持G2连续，所有过渡面不存在曲率突变，后续无论是做CNC精雕加工、3D打印快速成型还是吸塑批量生产，都不会出现曲面褶皱、

　　光影断层的问题。标识表面的质感处理也做了对应结构预留，色块表面做微弧面处理，可减少环境灯光的直射反光，避免远距离观看时出现反光过强看不清标识轮廓的问题，外包边做细微的拉丝纹理结构，相比亮面包边更耐摩擦，日常清洁擦拭过程中不容易留下划痕，长期使用也能保持较好的外观质感。在结构强度设计上，整体背部设置十字形加强筋，筋位厚度1.5mm，既不会增加过多整体重量，也能保证大尺寸缩放使用时，整体结构不会因为自重出现变形翘曲，加强筋的位置刚好避开所有安装孔位与定位柱，不会对后续安装造成干涉。针对户外使用场景，模型结构上预留了排水缝隙，包边与色块的拼接处设置0.1mm的微小间隙，雨天积水可以顺着间隙自然排出，不会在标识内部积水造成色块脱落、内部锈蚀的问题。
