箭头造型营销标识立体结构设计

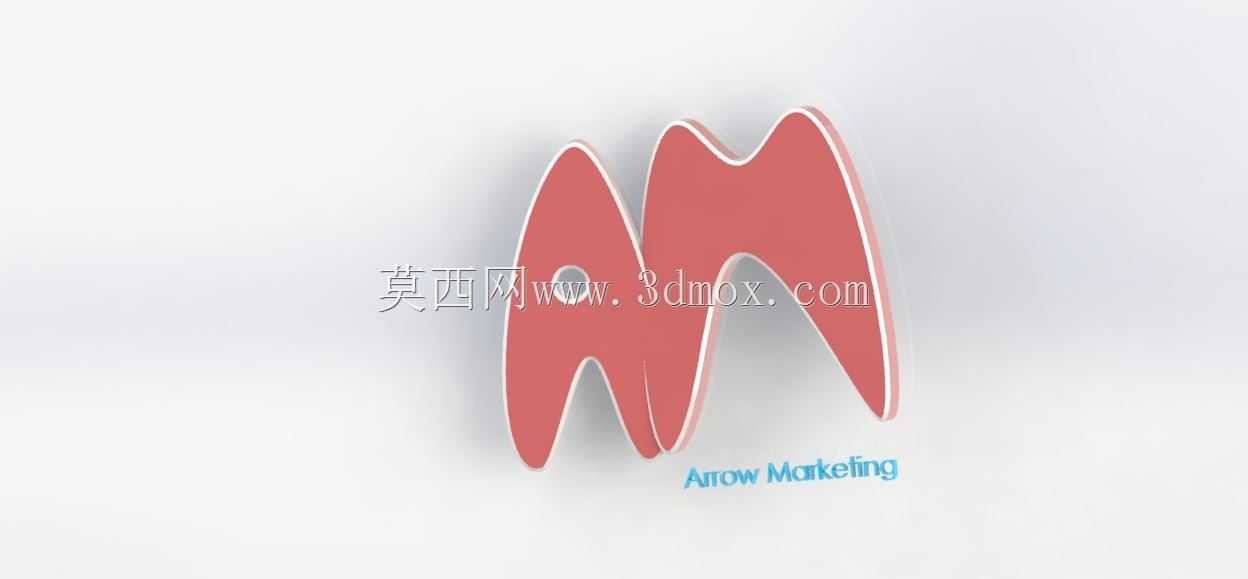

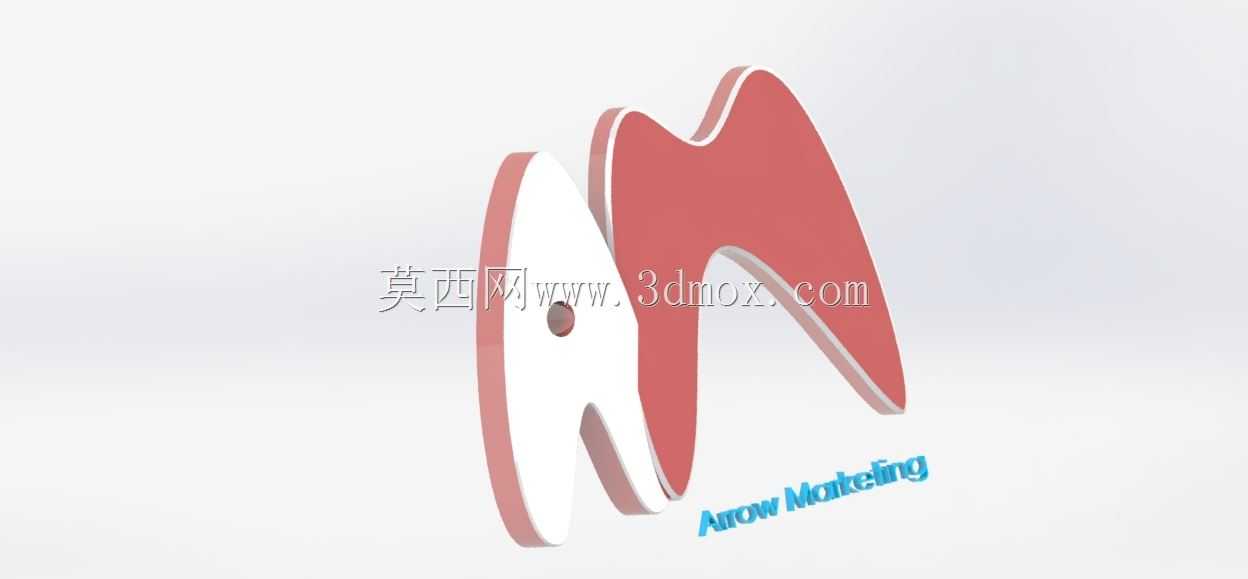

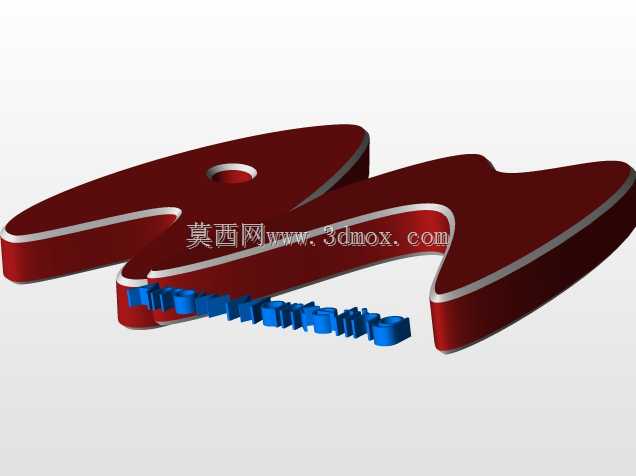

　　这款立体箭头造型标识，最初的设计需求来自线下营销场景的视觉展示需求，区别于常规平面喷绘标识，立体结构能在展会、门店门头、活动现场形成更强的视觉纵深，适配不同距离的观看视角，远观时轮廓辨识度足够，近看能感知到曲面过渡的质感，不会像平面标识那样在侧光下出现视觉发虚的问题。从结构设计逻辑来看，整体采用双箭头并列融合的造型，两个箭头单元的侧边做了等距的圆角包边处理，避免尖锐棱边在安装、搬运过程中造成磕碰损伤，同时包边结构也能提升整体薄壁结构的抗形变能力，哪怕采用薄板材加工，也不会因为轻微外力出现边缘弯折变形的问题。箭头的尖端做了收窄处理，但没有做极致的锐角，而是保留了微小的圆弧过渡，一方面是加工工艺的限制，不管是采用亚克力热弯、

　　金属钣金折弯还是3D打印成型，过小的锐角都会出现成型缺陷，另一方面也是考虑到公共展示场景的安全要求，避免尖锐角划伤过往人员。造型底部预留了平整的安装基准面，不管是采用背胶粘贴、螺丝锁付还是支架支撑安装，都能保证和安装基面的完全贴合，不会出现翘边、倾斜的问题，安装边界的尺寸控制上，整体厚度控制在常规标识安装的通用厚度区间，不会因为过厚导致安装后突出墙面过多影响通行，也不会因为过薄失去立体结构的光影层次感。在曲面过渡的处理上，两个箭头衔接的位置做了平滑的曲面顺接，没有出现生硬的拼接棱线，这样在打光的时候，光线能顺着曲面自然流动，不会在衔接位置出现突兀的阴影断层，不管是搭配顶部射灯还是内置发光源，都能呈现均匀的视觉效果。

　　标识下方的文字区域和主体造型做了分体式的结构设计，文字部分可以单独加工后和主体装配，这样如果后续需要更换文字内容，不需要整体更换标识主体，只需要拆卸文字部分重新制作即可，降低后期的维护改造成本。从实际应用场景拓展来看，这款结构除了作为营销展示标识使用，也可以调整尺寸后作为设备的方向指示标识、厂区的动线指引标识使用，结构本身的强度足够应对户外半露天场景的使用，表面做对应的防氧化、防紫外线处理后，长期在户外使用也不会出现褪色、形变的问题。建模过程中，所有的曲面都做了曲率连续检查，避免出现曲面褶皱、曲率突变的问题，保证后续不管是做渲染出图还是导出加工图纸，都能直接对接生产环节，不需要二次修模。壁厚的设置上，

　　根据不同的加工材质做了对应的参数预留，如果采用亚克力材质，壁厚预留足够的热弯余量，避免热弯过程中出现开裂；如果采用金属钣金材质，折弯位置预留对应的折弯扣除量，保证折弯后整体尺寸和设计尺寸一致；如果采用3D打印制作，壁厚满足最小打印壁厚要求，不会出现打印过程中壁面破损的问题。安装孔位的设计做了隐藏式处理，从正面观看完全看不到安装孔的痕迹，保证整体视觉的完整性，孔位的位置设置在造型的重心对称线上，安装后不会出现重心偏移导致的歪斜问题，同时孔位周边做了局部加厚处理，避免锁付螺丝的时候出现应力集中导致的壁面开裂。
