多通路异形弯折金属管接头三维建模

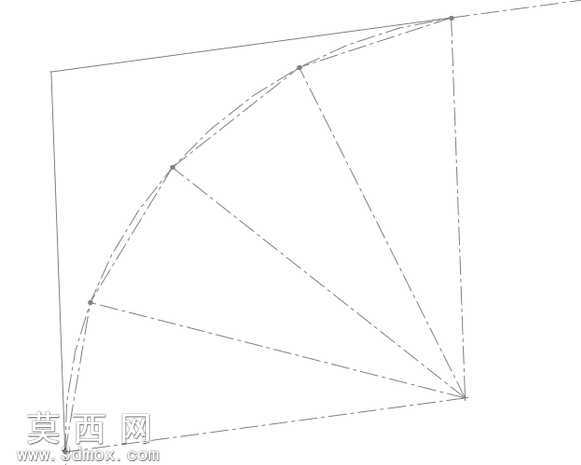

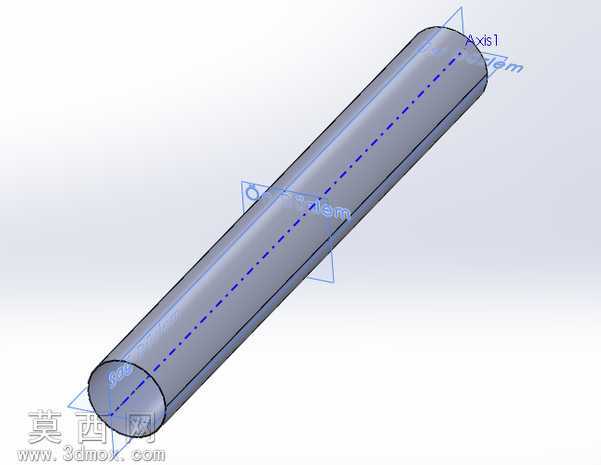

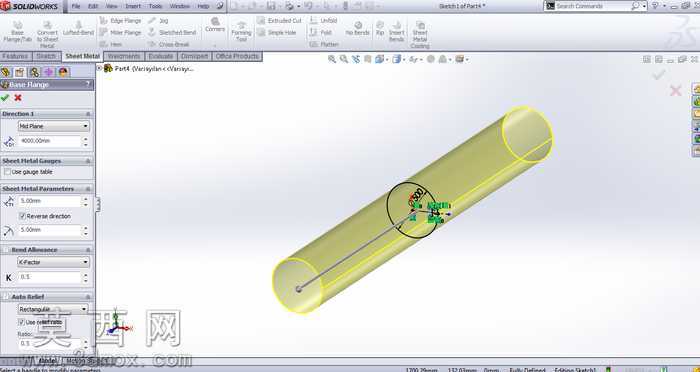

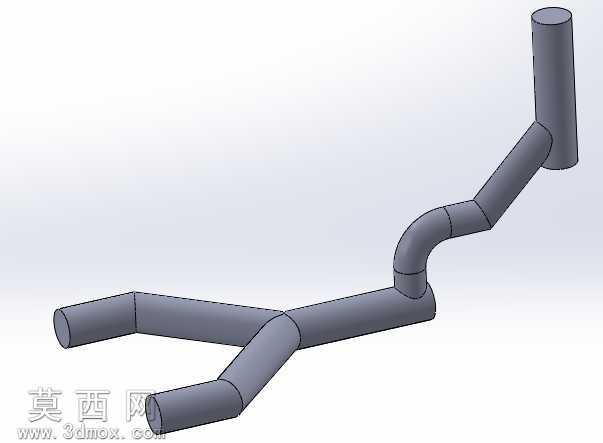

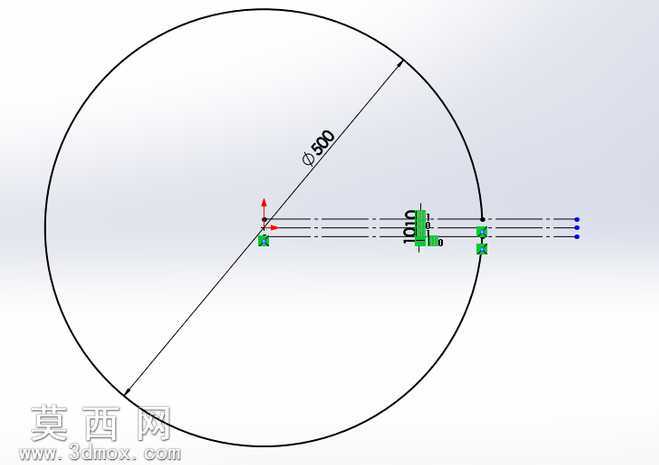

本模型为多通路异形弯折金属管接头，建模过程以SolidWorks为核心工具，遵循工业管路构件的真实设计逻辑完成全流程搭建。建模初期先梳理管路的空间走向逻辑，以基准面、基准轴搭建空间定位框架，先绘制主管路的中心扫掠路径，逐段校准每一处弯折的曲率半径、弯折角度，确保各段管路的空间避让关系符合实际管路排布要求，避免出现空间干涉问题。完成主管路路径后，依次绘制各分支管路的连接路径，精准定位分支与主管的交汇节点，保证各通路的连通性完全符合流体输送的结构逻辑。建模采用扫掠特征作为核心生成方式，先绘制统一规格的圆形管截面轮廓，沿预先搭建的三维中心路径完成扫掠生成基础管体，再对管体两端的端口做平整裁切处理，保证端口端面与管路轴线垂直，符合实际管件的接口装配要求。针对多管交汇的节点位置，采用合并与圆角过渡处理，消除尖锐的结构棱角，还原金属管件焊接或一体成型后的平滑过渡效果，避免应力集中的结构缺陷。材质设置阶段选用抛光金属材质，调整材质的反射率、粗糙度参数，模拟不锈钢金属管件的真实表面质感，搭配柔和的环境光影完成渲染，清晰呈现管件的空间弯折形态与金属表面光泽。结构设计上兼顾了管路的空间转向、多通路分流的功能需求，每一段弯折的长度、角度都经过合理校准，既满足管路系统的转向连接需求，也保证流体在管内通行的顺畅性，模型结构完整，细节还原度高，可用于管路系统装配演示、五金配件结构参考、相关工程教学演示等场景，完整还原了异形多通弯管的结构特征与工业属性。
