摩托车传动用同步带轮驱动结构

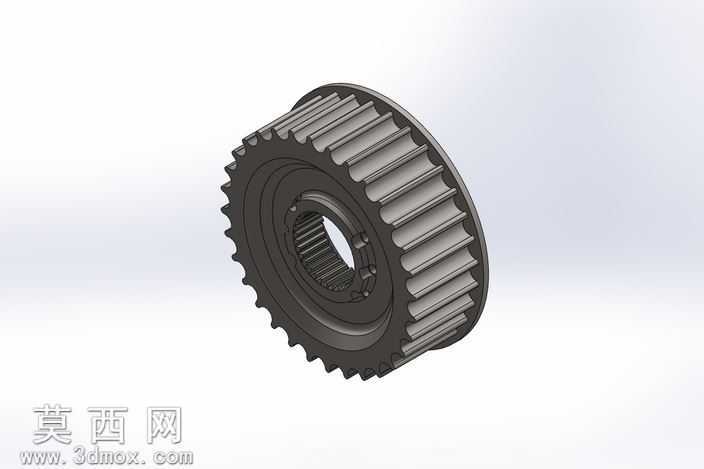

该模型为摩托车传动系统中的驱动同步带轮，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械传动零件的设计规范，整体结构还原度高。模型主体为同轴双层轮体结构，外层为等距分布的梯形同步带齿，齿形参数符合同步带传动的啮合标准，齿顶与齿根均做了微小圆角过渡处理，可有效降低传动过程中的应力集中，提升带轮与同步带啮合时的贴合度，减少传动打滑与齿面磨损。内层为花键连接孔，孔内均匀分布内花键齿，可与配套的传动轴实现周向固定，传递稳定的传动扭矩，花键齿的齿侧间隙经过合理设计，既保证装配便利性，又能避免传动过程中出现旷量。轮体侧面设计有环形减重凹槽，在不降低轮体结构强度的前提下，有效减少零件整体重量，适配摩托车轻量化的设计需求。建模过程中对轮体的同轴度、齿形公差、花键位置度均做了参数化约束，可直接用于后续的工程图生成与数控加工编程。渲染阶段采用金属哑光材质模拟钢制带轮的表面质感，对齿面、花键孔等关键结构做了光影强化处理，清晰展现各部分的结构细节与装配关系。设计思路围绕摩托车传动系统的实际工况展开，兼顾传动效率、结构强度与装配适配性，双层轮体的结构可同时适配两组传动带的安装需求，实现单轮多路径动力输出，整体结构紧凑，安装定位精准，可直接用于摩托车传动系统的虚拟装配验证、运动仿真分析，也可作为同类传动零件设计的参考模板，帮助设计人员快速完成同类型带轮的参数化改型与结构优化。
