15英寸振动给料机配套重力输送轨道结构

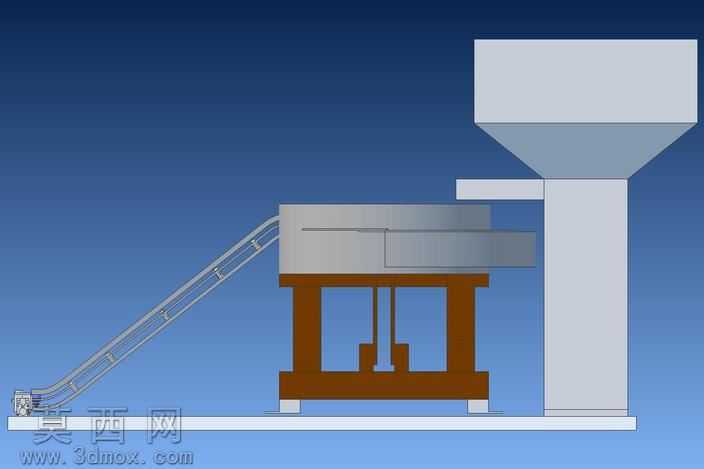

本作品为15英寸振动给料机配套重力输送轨道的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循工业给料设备的实际尺寸比例，对各功能模块进行独立建模后完成装配约束，确保各部件的运动间隙与实际设备运行要求一致。建模阶段首先完成储料料斗的结构搭建，采用上宽下窄的锥斗造型设计，料斗下部设置平直出料段，保证物料能够稳定落入下方振动给料主体；振动给料主体采用矩形槽体结构，槽体下方搭建支撑机架，机架采用方钢焊接框架结构，机架内部预留振动驱动组件的安装空间，对振动组件的安装位做了定位凸台设计，保证驱动部件安装的同轴度与稳定性。配套的重力输送轨道采用倾斜式槽型结构，轨道与振动给料机的出料端做了精准对位衔接，轨道侧壁设置挡边结构防止物料输送过程中洒落，轨道底部设置分段式支撑脚，保证轨道倾斜角度固定，依靠物料自身重力实现顺滑输送。材质渲染阶段对不同部件做了区分设置，储料料斗与给料槽体采用哑光浅灰色金属材质，模拟普通碳钢焊接后的喷砂表面效果；支撑机架采用深棕色防锈漆材质，还原工业设备机架的涂装效果；输送轨道采用与给料槽体一致的浅灰色金属材质，轨道支撑脚做了防滑垫的橡胶材质渲染，提升整体模型的真实感。设计过程中重点考量了振动给料的出料节奏与重力轨道输送速度的匹配性，对给料槽的出料高度、轨道的倾斜角度做了多轮参数调整，避免物料在轨道内出现堆积或者滑落速度过快的问题；同时对各连接部位做了法兰与螺栓孔的细节建模，还原设备实际安装的连接结构，整体模型无多余几何面，装配层级清晰，可直接用于设备结构展示、安装模拟以及相关教学演示场景，完整呈现了振动给料搭配重力轨道完成物料定向输送的整套设备结构逻辑。
