立式空气分级分离设备结构三维设计

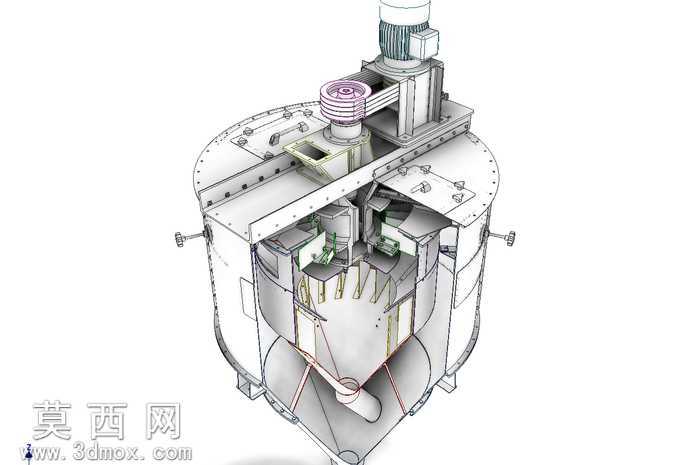

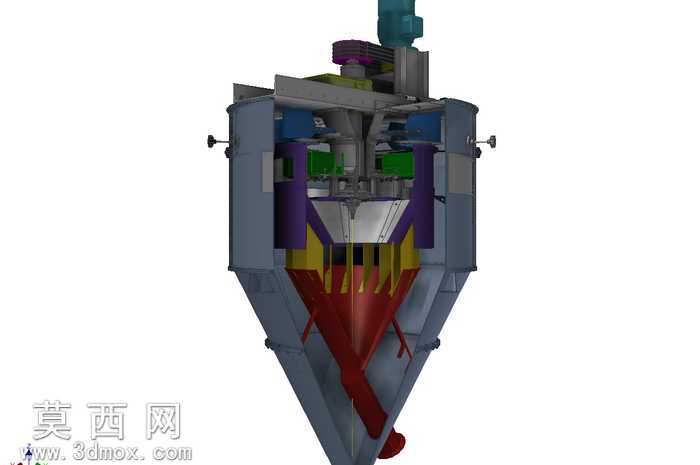

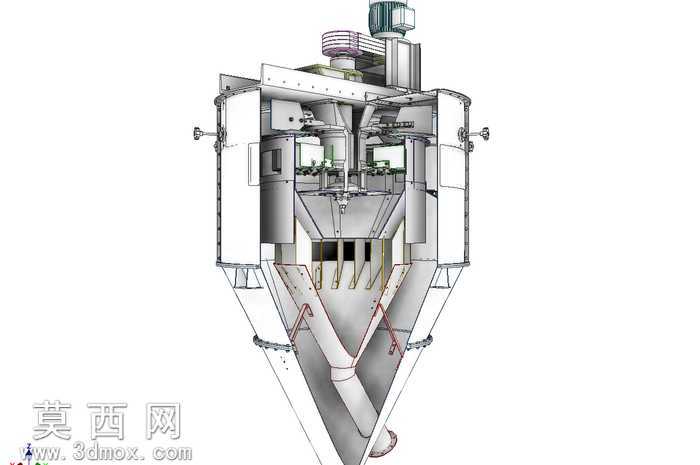

本作品为立式空气分级与空气分离一体化设备的三维结构模型，采用主流三维机械设计软件完成全参数化建模，整体按照1:1真实工业设备比例搭建，完整还原了设备从顶部驱动单元到底部集料锥段的全部内部构造与外部装配细节。建模过程中严格遵循机械设计装配逻辑，对每一个零部件的配合关系、安装定位都做了精准约束，避免出现干涉错位问题，可直接用于结构拆解演示、工作原理教学以及后续工程化设计参考。模型顶部设置了驱动电机与传动连接组件，中部为核心分级分选腔体，内部集成了多层导流叶片、分级轮组、散料均布结构，下部为锥形集料与粗料导出段，侧面设置了检修观察接口与细料出料通道，所有部件的壁厚、连接法兰、紧固件位置都按照工业设备常规设计标准做了还原。渲染阶段针对不同部件的材质属性做了区分设置：设备外部壳体采用哑光工业钢材材质，还原真实工业设备的金属磨砂质感；内部导流叶片与分级轮采用抛光金属材质，体现运动部件的加工精度；传动组件做了分色处理，便于快速识别动力传递路径；锥形集料段采用耐磨衬板对应的暗红色耐磨材质，直观体现设备易磨损部位的特殊设计。材质参数调整过程中兼顾了结构辨识度与真实感，既保证不同功能部件能够清晰区分，又不会过度夸张色彩偏离工业设备实际外观。设计思路围绕散料空气分选的核心工艺需求展开，针对砂、花岗岩、石英砂、小麦等不同粒度、不同密度的散状物料，通过内部气流场与离心力场的耦合作用实现物料的粒度分级与轻重分离，模型结构充分考虑了气流走向的合理性，顶部进料后物料经散料结构均匀分散进入分级腔，在内部叶片导流形成的稳定气流作用下，细颗粒随气流进入后续收集单元，粗颗粒在重力与离心力作用下沿锥壁下滑从底部排出，完整呈现了空气分级分离设备的工作逻辑。模型同时做了剖面展示处理，可直观呈现内部各组件的相对位置与装配关系，无需拆解即可清晰观察设备内部的分选流道结构，能够帮助使用者快速理解空气分级分离设备的工作原理与结构组成，可作为相关设备研发、教学演示、方案汇报的直观三维参考素材，所有结构细节都经过合理性校验，不存在违背机械设计常识的结构错误。
