矿山用立式储料竖井对位罐体结构

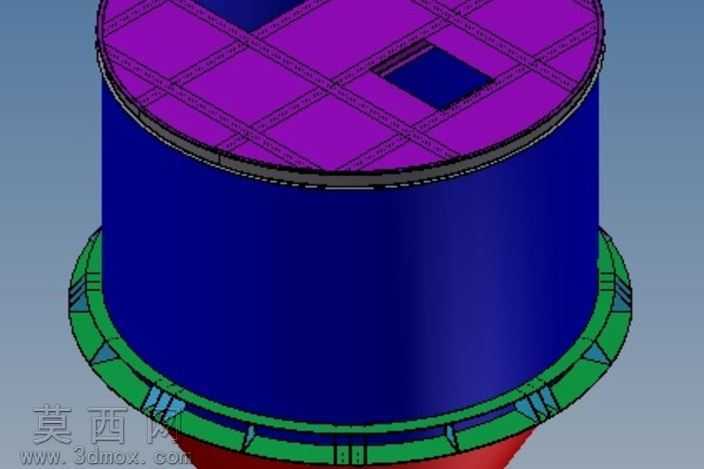

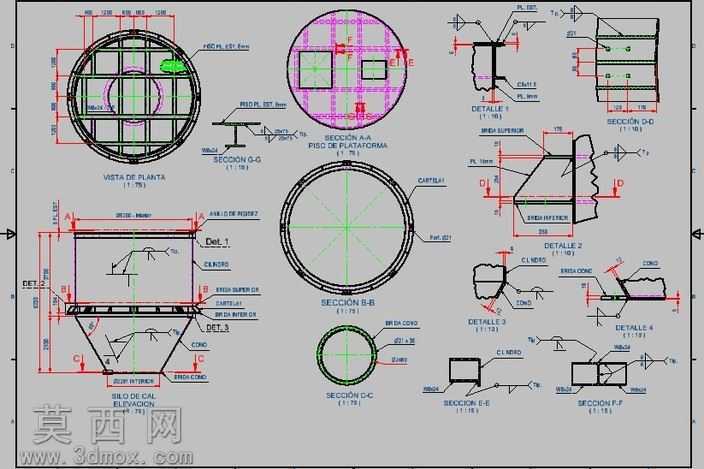

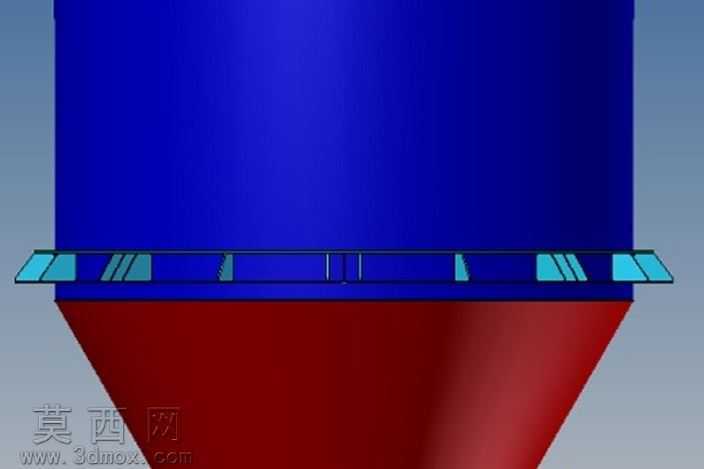

本作品为矿山采矿工艺配套的立式储料竖井对位罐体三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，严格遵循矿山竖井储料设施的工程设计逻辑，对罐体各组成部分进行1:1比例还原。模型主体为立式圆柱筒体结构，筒体采用深蓝色哑光金属材质渲染，模拟矿山耐磨钢制罐体的真实质感，筒体壁厚参数按照矿用储料设备的承压标准设定，保证结构强度符合重载储料的使用需求。罐体顶部设置紫色方格筋板加固的平台盖板，盖板上预留方形检修与物料观测开口，筋板采用交叉网格排布形式，有效提升顶部平台的承重能力，避免重载作业下盖板出现形变，盖板边缘设置环形包边结构，与筒体顶部采用满焊连接的结构形式，建模时对焊缝细节做了简化特征处理，兼顾模型展示效果与文件运行流畅度。罐体底部设置绿色环形法兰底座，底座周圈均匀分布三角加强筋板，筋板与筒体、底座法兰采用一体化建模逻辑，还原实际生产中焊接加固的结构设计，底座法兰上预留螺栓安装孔位，可与竖井井口的安装基座实现精准对位连接，满足竖井作业时的对位安装精度要求。建模过程中对各部件的装配约束做了完整定义，筒体与顶部盖板、底部法兰的同轴度公差严格控制在矿用设备安装标准范围内，各筋板的排布间距、厚度参数均参考同类型矿山储料设备的成熟设计方案，保证结构合理性。渲染阶段采用工业级材质贴图，钢制部件添加细微的磨砂纹理与使用磨损痕迹，避免模型呈现过于理想化的塑料质感，不同功能部件采用差异化配色区分，便于快速识别各结构模块的功能与装配关系。设计思路围绕矿山竖井储料对位的实际工况展开，重点优化罐体与井口的对位适配结构，底部法兰的定位凸台可与井口基座的凹槽快速嵌合，减少现场安装时的对位调整时间，顶部盖板的筋板布局在保证强度的前提下尽可能减少材料用量，兼顾结构可靠性与制造成本控制，整体模型完整还原了矿用竖井储料罐体的核心结构特征，可用于矿山设备选型展示、安装工艺模拟、结构受力分析等场景。
