医用多通路三脚氧气分流接头结构设计

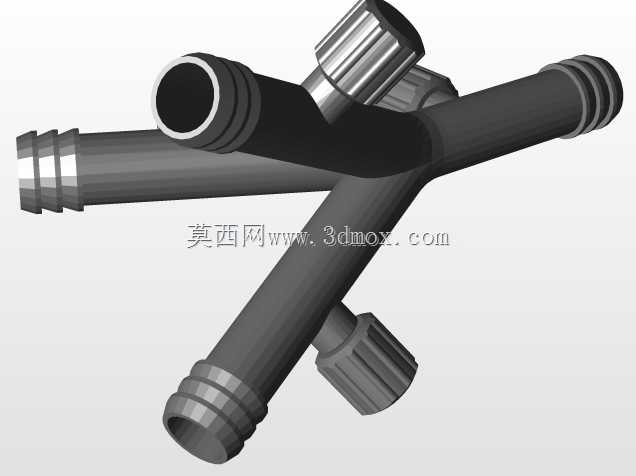

　　这款三脚结构的气路分流部件，主要面向医用供氧系统的终端气路分配场景，在临床吸氧、雾化治疗等需要单气源对接多个用气终端的场景中使用，能够在不改动主供氧管路的前提下，实现单路氧气输入到多路输出的分流，适配病房集中供氧、家用制氧机扩展、移动供氧设备多终端接驳等实际工况。从实际使用需求出发，设计时首先考虑了临床场景的操作便捷性，整体采用Y型三脚布局，三个输出支路呈120度左右的夹角分布，避免接驳管路时出现相互干涉的情况，每个输出端都设置了独立的旋钮式调节阀芯，可单独控制对应支路的气流通断与流量大小，旋钮表面做了竖向防滑棱结构，即便佩戴医用手套也能轻松拧动调节，不会出现打滑脱手的问题。输入端与输出端都采用了标准的宝塔式竹节接头结构，

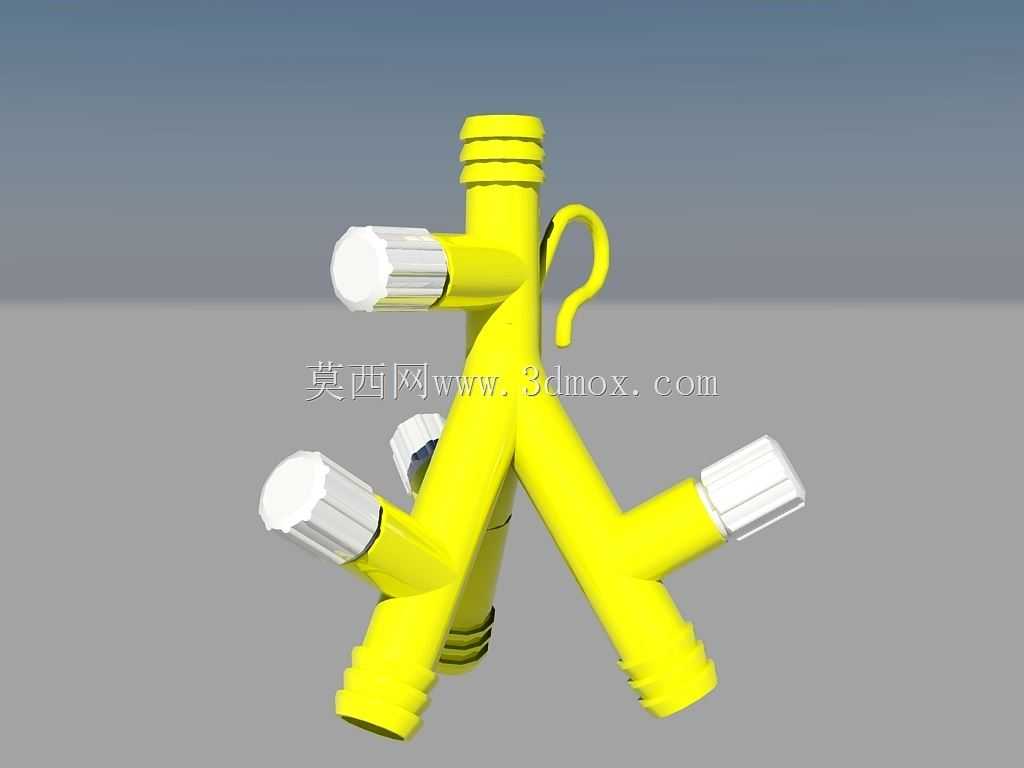

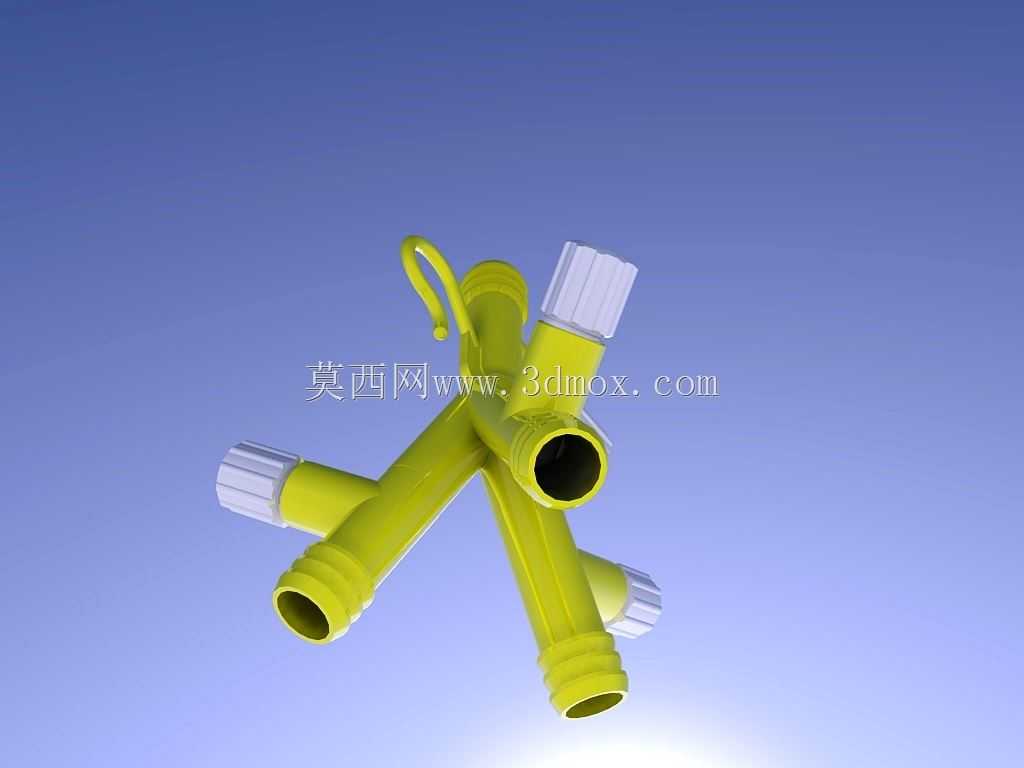

　　接头外壁的环形凸棱能够与医用氧气管的内壁紧密贴合，配合管卡固定后可承受0.4MPa以内的供气压力，不会出现管路脱落、漏气的问题，接头尺寸适配临床通用的8mm、10mm内径供氧软管，无需额外转接头即可直接对接现有管路，降低现场安装的适配成本。部件侧面设置的一体式挂环结构，是考虑到移动使用场景的固定需求，可通过挂绳、挂钩将分流器固定在设备扶手、病床护栏上，避免多根管路牵拉导致接头受力脱落，挂环与主体采用一体化结构设计，没有拼接缝隙，不会出现挂环断裂脱落的问题。整体结构的流道设计做了圆弧过渡处理，没有直角转折的流道死角，一方面可以降低气流通过时的阻力，减少供氧压力损失，另一方面也避免流道内出现清洁死角，方便日常使用后的擦拭消毒，

　　符合医用配件的卫生要求。每个调节阀的阀芯都采用了锥面密封结构，密封配合面的锥度经过反复调校，旋钮转动阻尼适中，从全闭到全开的旋转圈数控制在1.5圈，既可以实现流量的精细调节，也不会因为调节行程过长影响紧急操作的效率。主体材质选用符合医用级要求的硬质塑料，整体重量控制在100g以内，不会对接驳的管路产生额外的下坠拉力，同时塑料材质的耐消毒水腐蚀性能优异，可耐受常规医用酒精、含氯消毒剂的反复擦拭，不会出现材质开裂、表面腐蚀发黏的问题。安装边界方面，整体最大外接圆直径控制在120mm以内，主体高度不超过150mm，在病床旁、设备带下方等狭窄安装空间内也能顺利布置，不会与周边的其他医疗设备、管路产生空间干涉。三个输出支路的间距经过优化，

　　相邻两个接头的中心距保持在35mm以上，接驳标准氧气管后，管路之间留有足够的操作空间，调节单个支路阀门时不会误碰相邻的旋钮。在结构强度设计上，接头与主体连接的位置做了局部加厚处理，能够承受管路插拔时的侧向拉力，经过反复插拔测试不会出现接头根部断裂的问题，满足临床场景高频次使用的耐用性要求。流道的通径设计匹配主供氧管路的通径大小，即便三个输出支路同时全开供气，也不会出现供气流量不足的问题，每个支路的最大通气量不低于10L/min，可同时满足鼻导管吸氧、面罩吸氧、雾化吸入等不同用气终端的流量需求。
