医用单柄式双通路氧分离气控接头结构

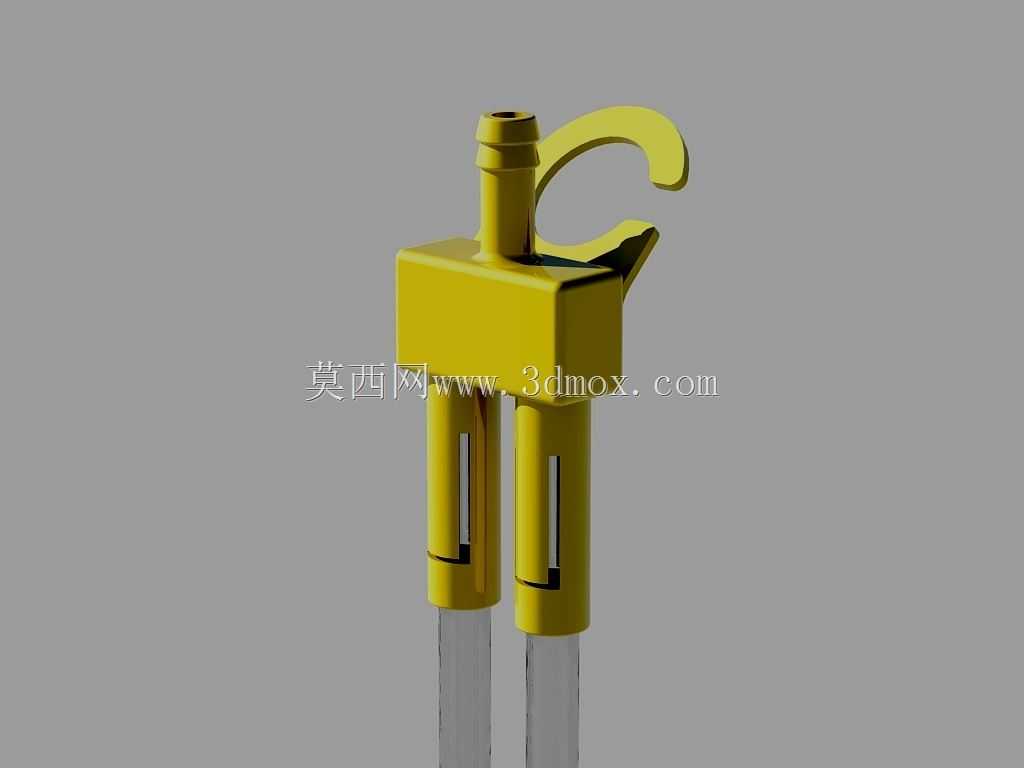

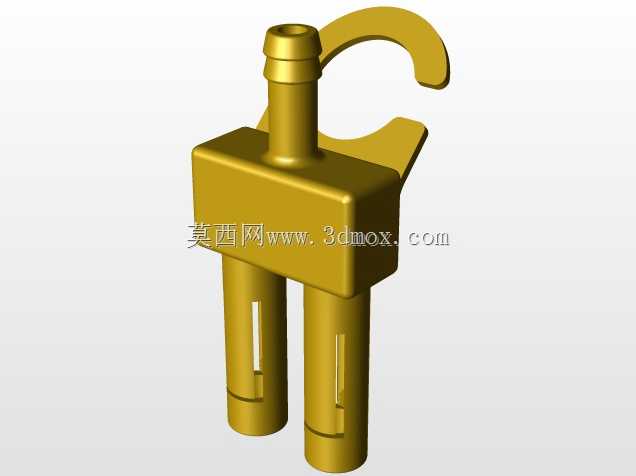

　　这款氧分离气控部件主要应用于医用供氧系统的终端气路接驳场景，常见于病房床头供氧终端、便携式吸氧装置、制氧机输出端等需要快速通断氧气通路的位置，替代传统需要额外旋钮或夹管阀控制气流的结构，减少气路接驳的操作步骤，在急救、日常氧疗等场景下能缩短气路通断的操作时间，避免误操作导致的氧气泄漏或者供气中断。从结构功能来看，该部件采用单件式集成设计，主体为方形阀座结构，上部设置一个宝塔型气嘴作为进气端，可直接插接标准供氧软管，依靠宝塔嘴的环形倒刺实现软管的密封固定，不需要额外喉箍紧固就能满足低压供氧场景的密封要求。阀座下部延伸出两个平行的出气接杆，同样采用宝塔型结构，可同时接驳两路吸氧管路，适配双鼻塞吸氧管或者分路供氧的需求，

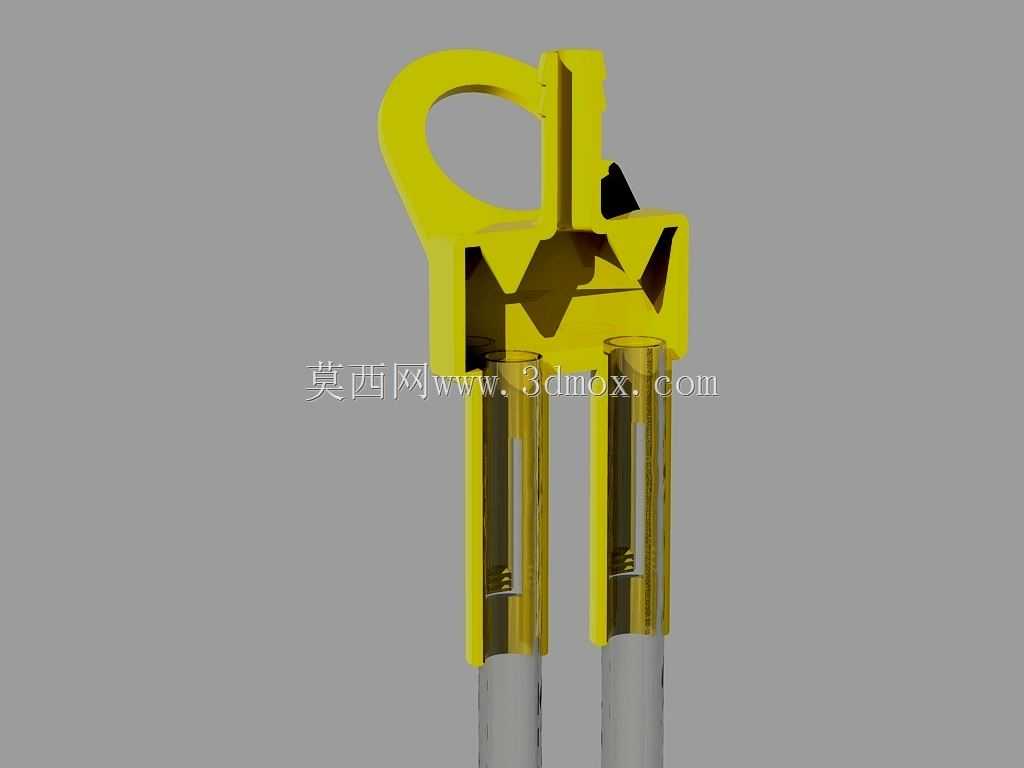

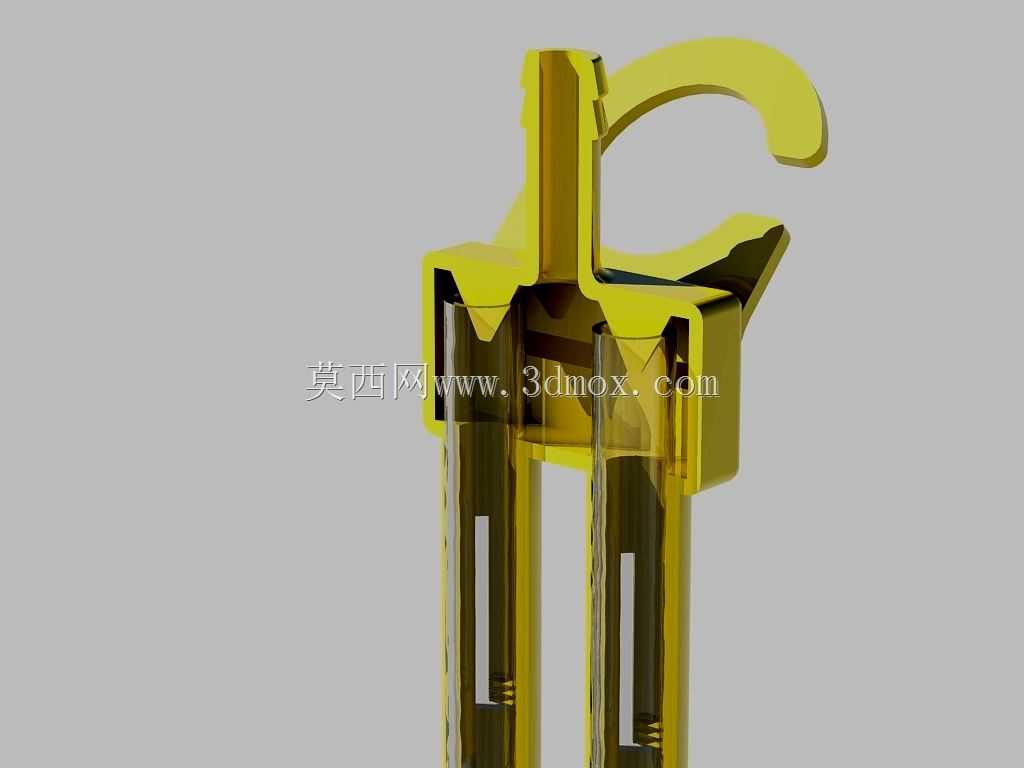

　　实现单路进气双路出气的氧分流作用。阀座侧面集成了按压式卡扣结构，这个卡扣同时承担两个功能：一是作为软管挂扣，在设备非使用状态下可以将接驳的软管卡在卡扣上，避免管路垂落沾染污染物；二是作为气流控制的操作件，当向阀座方向推动卡扣时，卡扣内侧的压块会同步挤压阀座内部的弹性软胶管，将进气通路完全截断，切断氧气输送，松开卡扣后软胶管依靠自身弹性复位，气路恢复连通，不需要额外设置弹簧或者复位件，依靠软管本身的弹性实现复位，大幅减少了零件数量，降低装配复杂度和故障概率。设计过程中首先考虑了医用场景的操作便利性，整体没有细小的可拆卸零件，避免零件脱落造成医疗安全隐患，所有边角都做了R1.5以上的圆角处理，没有尖锐棱角，

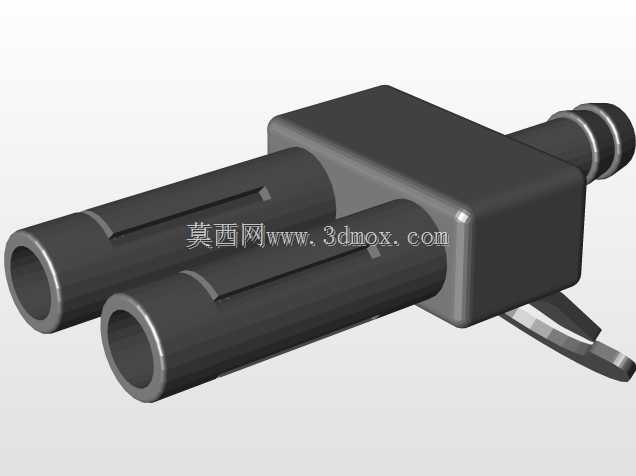

　　防止操作时划伤医护人员或者患者。外形尺寸上，主体阀座的长宽控制在22mm×18mm范围内，整体高度不含下部接杆为35mm，下部两个出气接杆的中心距为10mm，接杆外径为6mm，适配内径4-6mm的标准医用供氧软管，上部进气嘴外径为8mm，适配内径6-8mm的主供气管路，安装时不需要额外的固定支架，直接串接在供氧管路中即可，整体重量控制在15g以内，不会因为部件自重导致软管弯折影响气流通畅。气路通断的压合位置设计在阀座内部的导向槽内，卡扣的按压行程设置为8mm，当推动卡扣达到5mm行程时即可实现气路完全截断，剩余3mm行程作为安全余量，避免因为加工误差导致密封不严，压块与软胶管的接触面上做了网格状防滑纹，

　　防止长期使用后软胶管移位导致密封失效。材料选择上，主体结构采用医用级PP材质注塑成型，卡扣与主体为一体注塑结构，不需要额外装配，内部的软胶管采用医用级硅橡胶材质，耐臭氧老化、耐常规消毒试剂腐蚀，可反复使用不出现硬化开裂问题。在实际使用测试中，该结构在0.2-0.5MPa的常规供氧压力下，截断状态下的泄漏量低于0.5mL/min，完全满足医用供氧的密封要求，卡扣的按压操作力控制在15-20N范围内，单指即可完成操作，不需要较大的按压力，适合医护人员戴手套操作或者患者自行操作。双通路的出气设计可以满足单患者双路吸氧的需求，也可以作为临时分路接头，实现一个供氧终端同时为两个低流量吸氧患者供气，在临时床位增设、应急供氧场景下有很强的实用性。结构上没有设计流道突变位置，进气端到两个出气端的流道转角都做了圆弧过渡，减少气阻，在5L/min的常规吸氧流量下，整体压力损失低于200Pa，不会影响供氧流量的准确性。卡扣的挂接位置做了加宽处理，可同时卡接两根直径8mm的软管，在设备收纳时可以将进出气管路都固定在部件上，避免管路缠绕。
