18寸NPS法兰式金属膨胀节结构设计

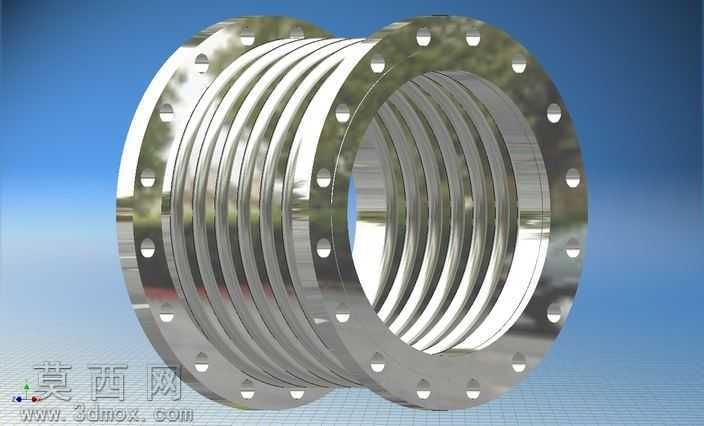

本模型为18寸NPS规格法兰式金属膨胀节，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循美标NPS管道公称尺寸规范，先通过草图绘制法兰端面的螺栓孔分布轮廓，以环形阵列完成16组等径螺栓孔的排布，保证法兰连接端的安装适配性。主体波纹管部分采用多段薄壁回转体特征构建，通过扫掠命令生成多层波纹薄壁结构，精准还原金属膨胀节的柔性补偿段形态，建模时对波纹的圆弧半径、波距、壁厚参数做了关联约束，可通过参数调整快速适配不同补偿量的设计需求。两端法兰与波纹管的连接段采用过渡回转结构，做了圆滑倒角处理避免应力集中，符合实际产品的焊接工艺结构要求。渲染阶段采用抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原金属膨胀节的亮面金属质感，场景采用渐变蓝色背景配合柔和环境光，突出产品的金属光泽与结构层次，同时对法兰端面、螺栓孔边缘做了高光处理，清晰展现法兰的密封面结构细节。设计思路围绕管道系统的热位移补偿需求展开，该膨胀节可吸收管道因温度变化产生的轴向、横向位移，降低管道系统的应力载荷，两端法兰结构可直接与同规格NPS管道法兰对接，安装便捷，多层波纹管结构在保证补偿能力的同时兼顾结构强度，可应用于石化、电力等行业的大口径管道系统中，模型完整还原了产品的装配关系与结构细节，可用于产品展示、安装模拟以及工程选型参考。
