黄铜材质手动球阀三维结构设计作品

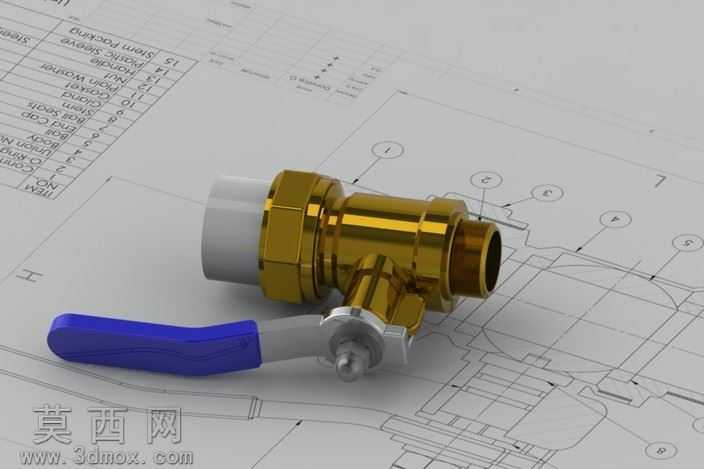

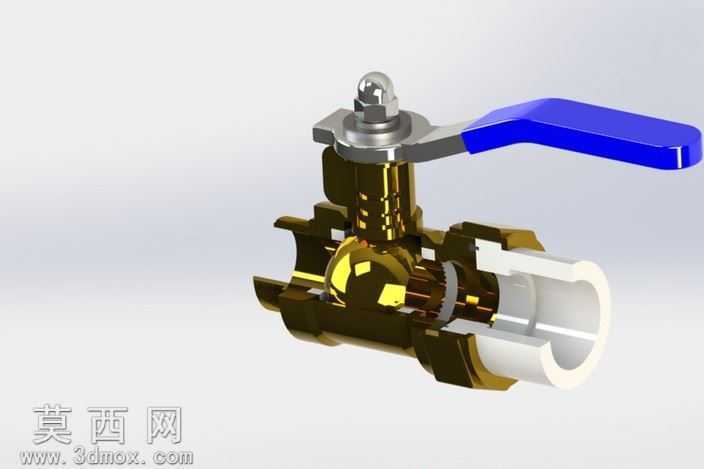

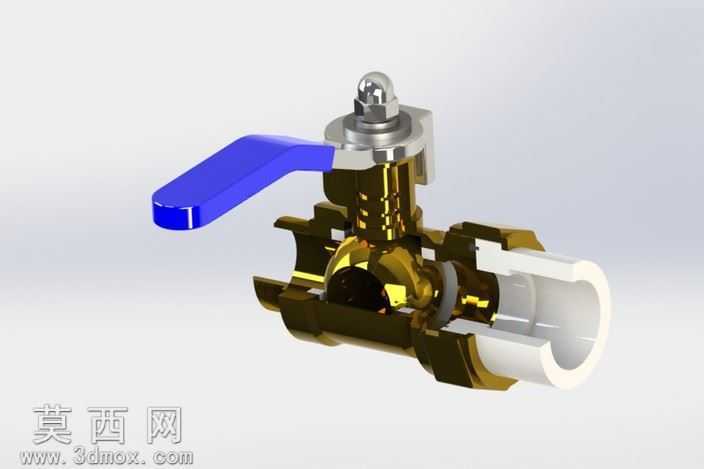

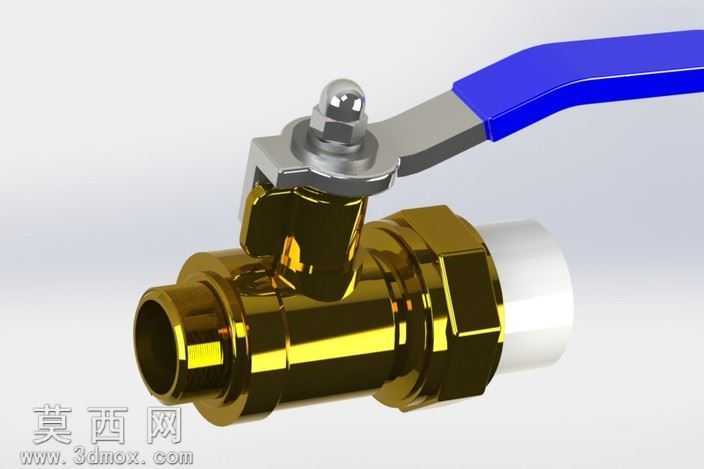

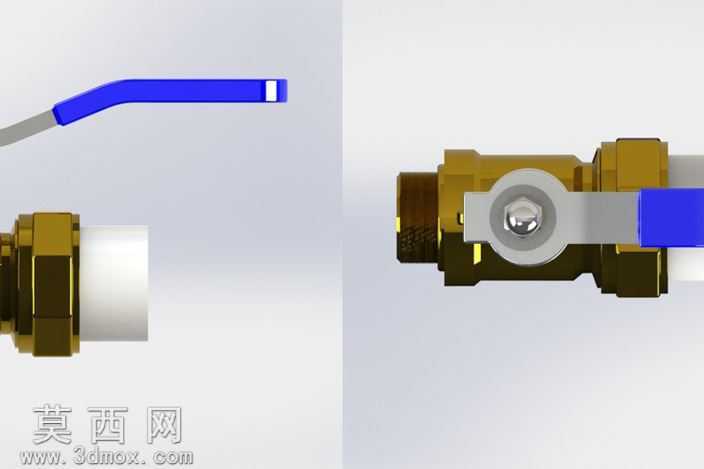

本次设计的手动黄铜球阀，以民用管路流体通断控制为核心应用场景开展三维建模工作，建模过程围绕球阀的实际装配逻辑与功能结构逐层推进。首先进行整体结构的拆解规划，将球阀划分为阀体、阀杆、手柄、连接接头、密封组件几个独立的建模单元，先通过旋转特征构建黄铜阀体的主体流道结构，精准控制通径尺寸为20mm，保证流道内壁的光滑过渡，避免流体输送过程中出现不必要的阻力损耗；阀体外部的六角紧固结构、外螺纹连接段通过拉伸与切除特征完成细节刻画，还原实际五金件的加工结构特征。其次开展操作端部件的建模，蓝色塑料手柄通过曲面放样构建符合人体工学的握持弧度，手柄与阀杆的连接卡位通过凸台与凹槽的配合特征实现结构匹配，阀杆与阀体接触的密封位预留出标准密封件的安装空间，保证虚拟装配时各部件不存在结构干涉。材质渲染阶段针对不同部件匹配对应的材质属性，阀体部分赋予黄铜金属材质，调整金属粗糙度与反射参数，还原黄铜件抛光后的暖金色金属质感，同时在边角位置添加轻微的使用磨损质感，避免渲染效果过于失真；手柄部分赋予哑光蓝色工程塑料材质，调整漫反射参数体现塑料的柔和质感，连接部位的灰色塑料接头调整对应的灰度与粗糙度参数，区分不同塑料部件的视觉差异；金属阀杆部分赋予亮面金属材质，与黄铜阀体形成材质视觉上的层次区分。建模过程中严格遵循非标准定制件的尺寸逻辑，没有照搬标准球阀的通用参数，而是根据小型民用管路的安装空间调整了整体的轴向长度与手柄操作角度，让整体结构更紧凑，适配狭小空间的安装需求。完成所有部件建模后开展虚拟装配校验，逐一验证阀杆旋转时球体的通断位置是否准确，手柄转动到90度位置时球体是否能完全截断流道，各连接螺纹的配合间隙是否符合实际装配公差要求，确保整个三维模型既具备视觉上的真实感，也符合机械结构的运动逻辑，能够完整还原黄铜球阀的实际功能与结构特点，可作为SolidWorks建模练习的典型参考案例，也可用于民用管路配件的结构展示场景。
