多规格工业给排水泵组三维结构设计

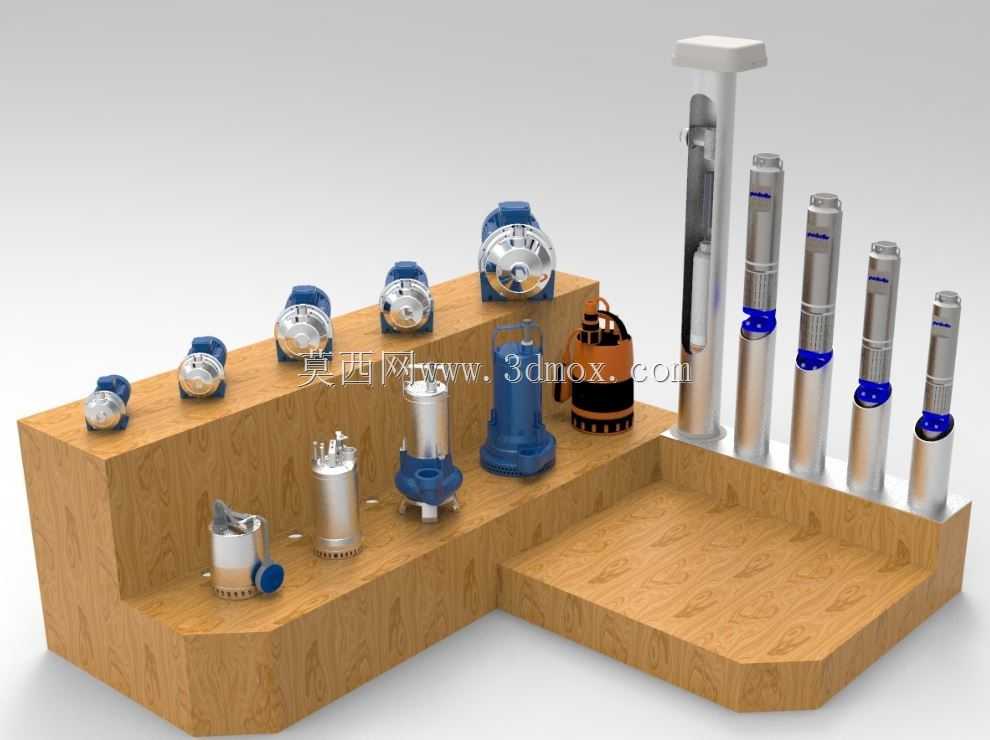

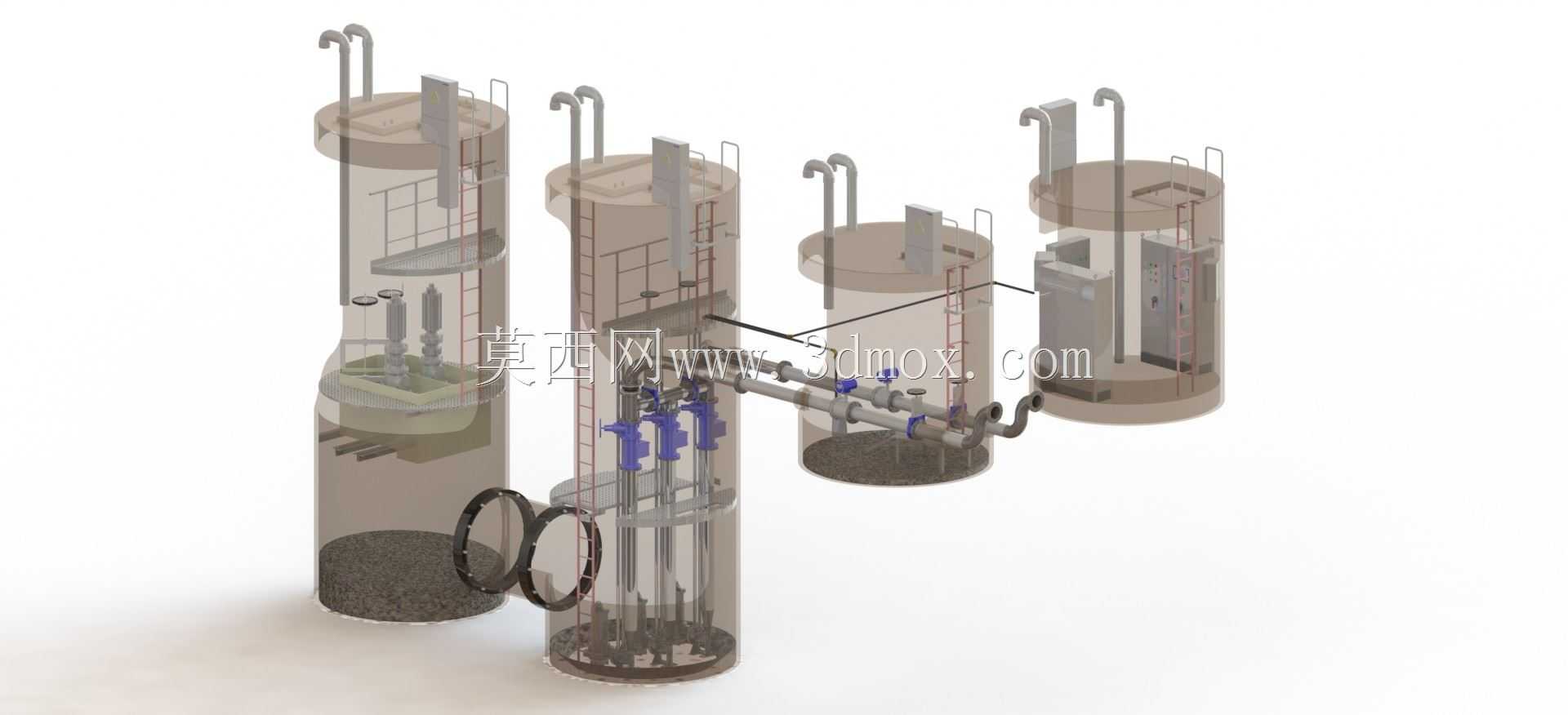

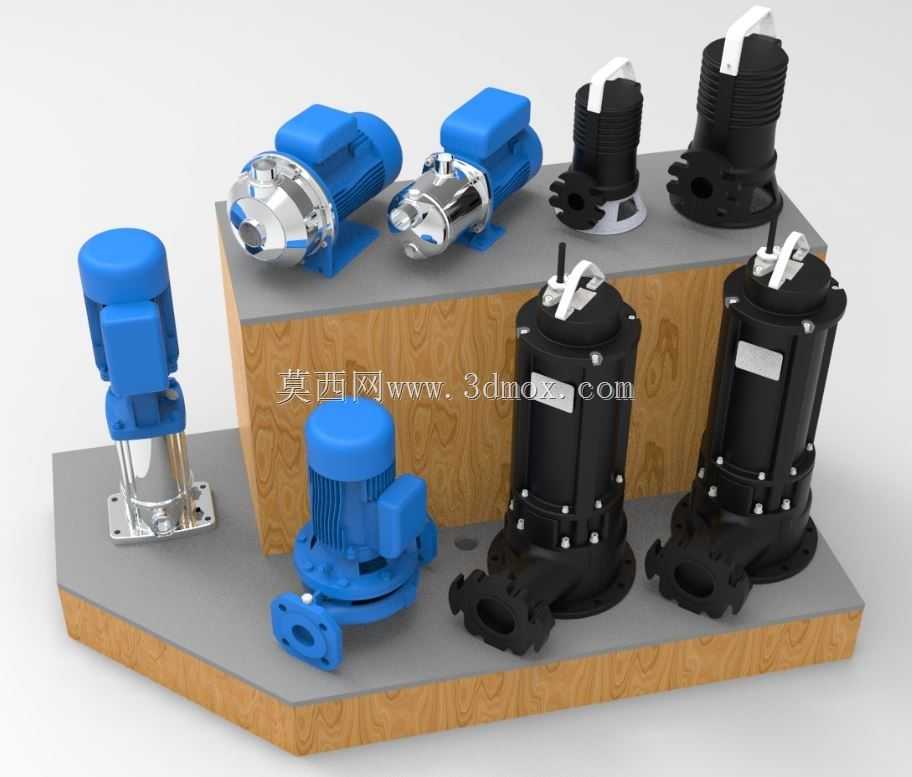

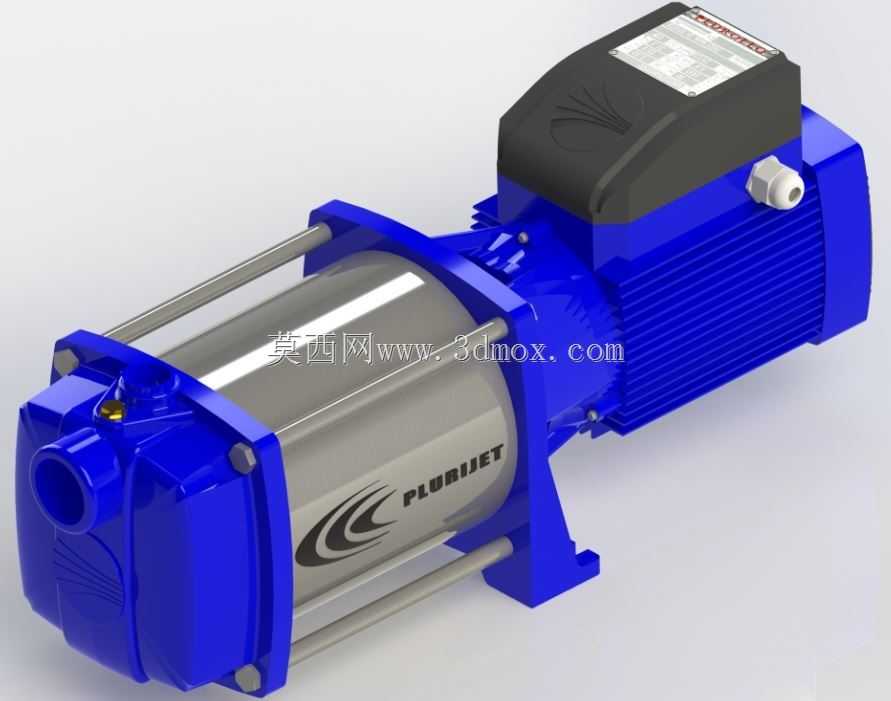

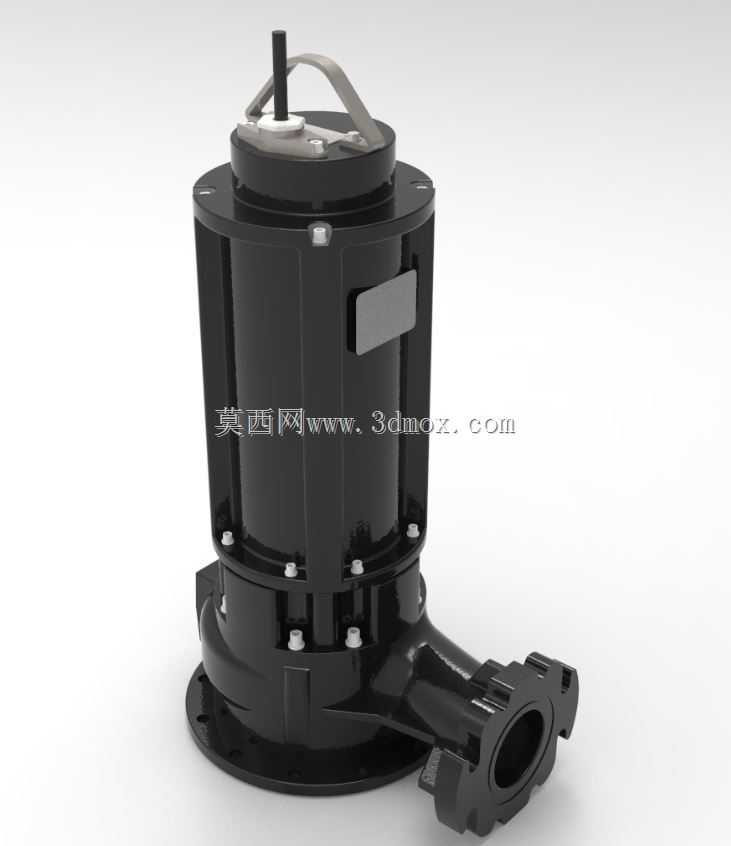

　　本次呈现的多规格泵组三维模型，覆盖了民用建筑给排水、工业循环水输送、轻度污水提升等多个场景的常用泵型，包含卧式端吸离心泵、立式管道泵、潜水排污泵三类主流结构，可直接用于给排水系统方案选型演示、泵站布局模拟、设备安装干涉校验等工程环节。从实际应用场景来看，卧式端吸离心泵多用于工业循环冷却水系统、建筑生活给水干管增压，进出口采用水平同轴布局，安装时需预留足够的轴向检修空间，方便后期更换机械密封与叶轮组件；立式管道泵则适配竖向管井内的安装场景，进出口中心线处于同一水平面，可直接串接在管路中间，无需额外设置混凝土基础，大幅节省狭小管弄内的安装空间；潜水排污泵为液下安装结构，电机与泵体共轴密封设计，可直接潜入集水井内工作，适配地下室排污、

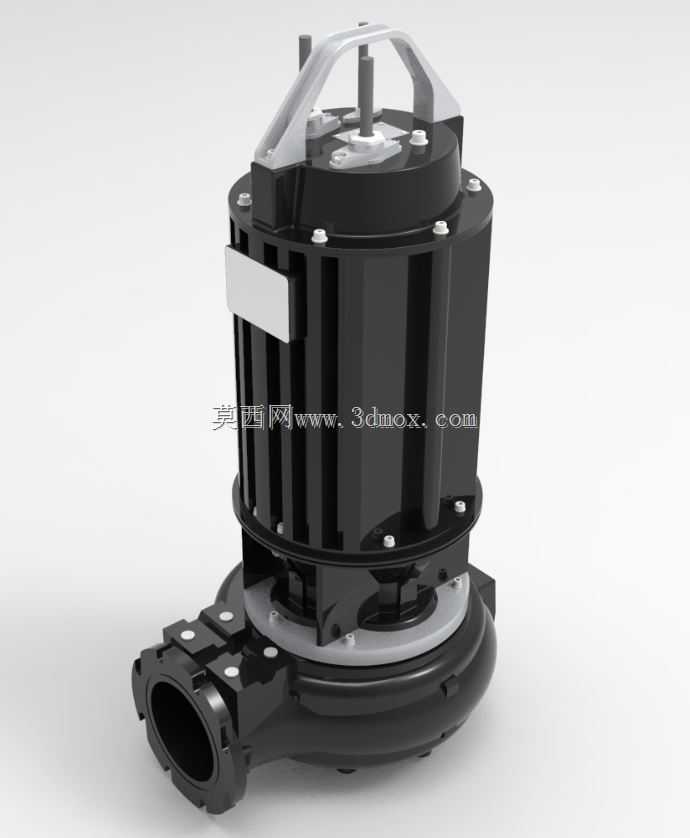

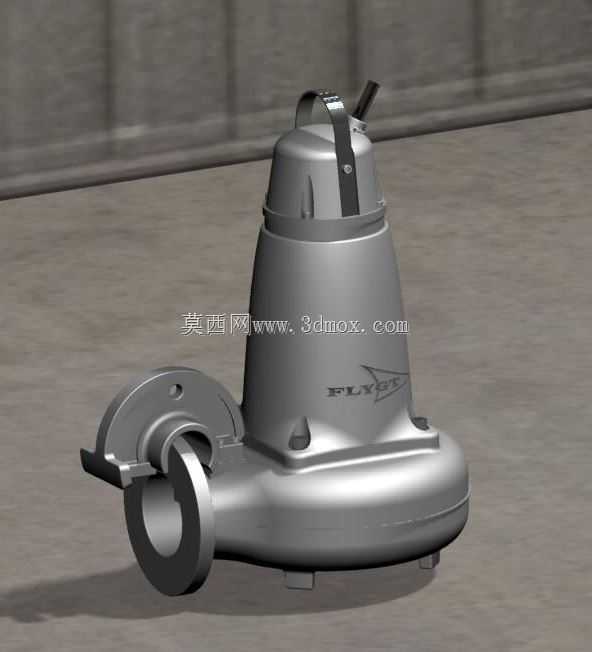

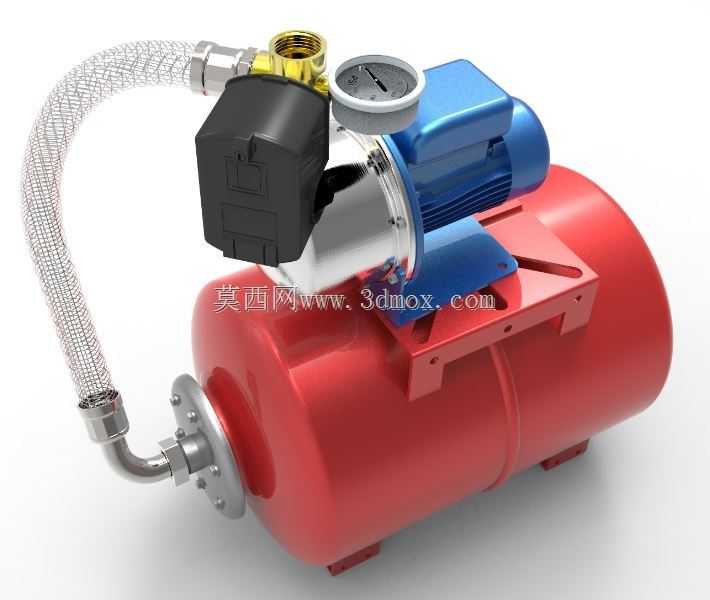

　　雨水收集提升、轻度工业废水输送等工况，泵体底部带有大流道叶轮腔，可通过一定直径的固体颗粒，避免杂物缠绕堵塞。从设计思路层面，三类泵型均采用模块化建模逻辑，统一了安装法兰的标准尺寸匹配逻辑，同功率段的电机端盖、接线盒、吊环等通用件做了参数化复用，既保证了不同泵型的外观辨识度，也减少了建模过程中的重复工作量。卧式离心泵的泵体与电机采用共用底座设计，底座预留了地脚螺栓安装孔位，建模时严格遵循常规安装的边界尺寸要求，底座长度方向比泵组整体轴向尺寸多出15%的余量，方便现场安装时调整对中精度，泵体进出口法兰的压力等级匹配1.6MPa常用工况，法兰螺栓孔的分布圆直径、孔数、孔径均严格对应现行管道法兰标准，可直接对接标准管路模型完成系统装配。

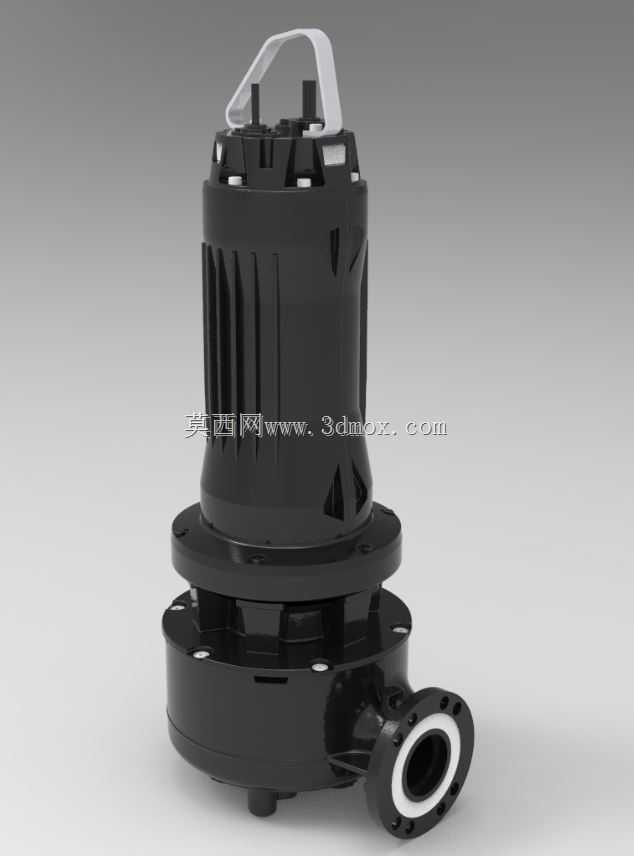

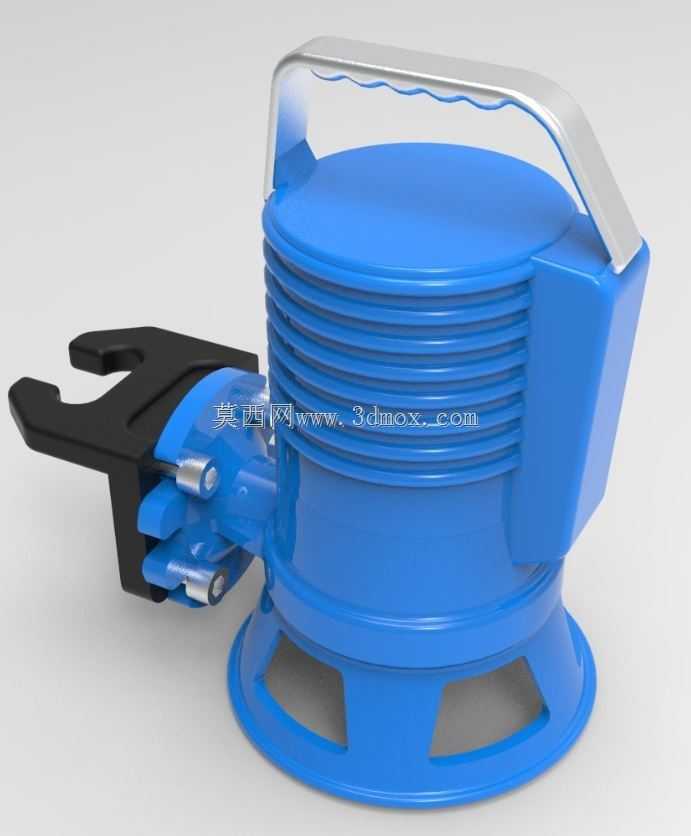

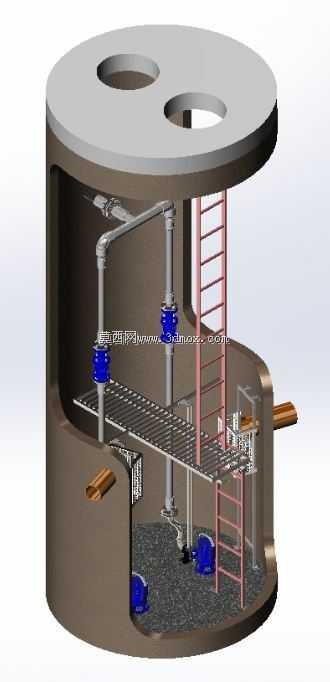

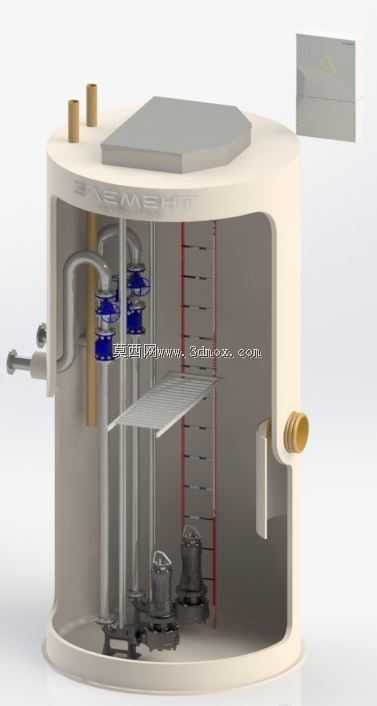

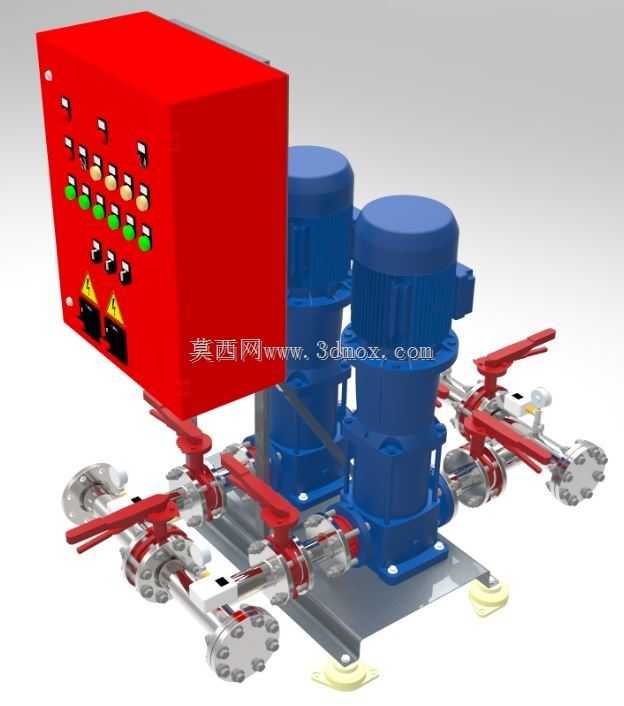

　　立式管道泵的电机位于泵体上方，泵体进出口的中心高度与同规格管路的常规安装高度匹配，建模时考虑了立式安装的重心分布，泵体下部的支撑脚预留了螺栓固定孔，避免设备运行时因管路振动产生偏移，电机上部的吊环位置做了结构加强，满足现场吊装时的受力要求。潜水排污泵的密封结构做了分层呈现，包含机械密封腔、油室、电机腔三个独立隔层，建模时还原了电缆密封接头、自动耦合挂钩的结构细节，耦合装置的尺寸匹配常规排污泵的安装导轨间距，可直接模拟自动耦合安装的全流程，方便设计人员校验集水井内的导轨安装位置、耦合面的贴合精度。从外形尺寸与安装边界来看，卧式离心泵的最小检修空间需预留电机尾部0.8倍电机长度的抽轴空间，泵体两侧需预留至少200mm的管路操作空间；

　　立式管道泵的顶部需预留不小于电机高度的吊装空间，方便后期提泵检修；潜水排污泵的集水井底部需设置不小于200mm的积水坑，泵体底部距井壁的距离需大于泵体半径的1.2倍，避免吸水时产生涡流影响效率。不同泵型的叶轮结构也做了差异化设计，清水泵采用闭式叶轮，流道光滑适配洁净流体输送，排污泵采用开式双流道叶轮，流道宽度匹配过流颗粒直径要求，所有泵的旋转方向、进出口标识均在模型上做了对应呈现，可直接用于三维管路的流向校验。在结构细节上，所有泵的轴承位、密封位的尺寸均参考行业通用的配合公差做了建模还原，泵轴的台阶位置做了退刀槽结构，电机散热筋的分布、接线盒的出线方向、底座的加强筋布局均符合实际产品的工艺要求，没有出现违背加工与装配逻辑的结构。
