地埋式一体化污水处理净化槽结构

项目分类:过滤器 发布时间:2021-11-21 ID:394331
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构
  • 地埋式一体化污水处理净化槽结构

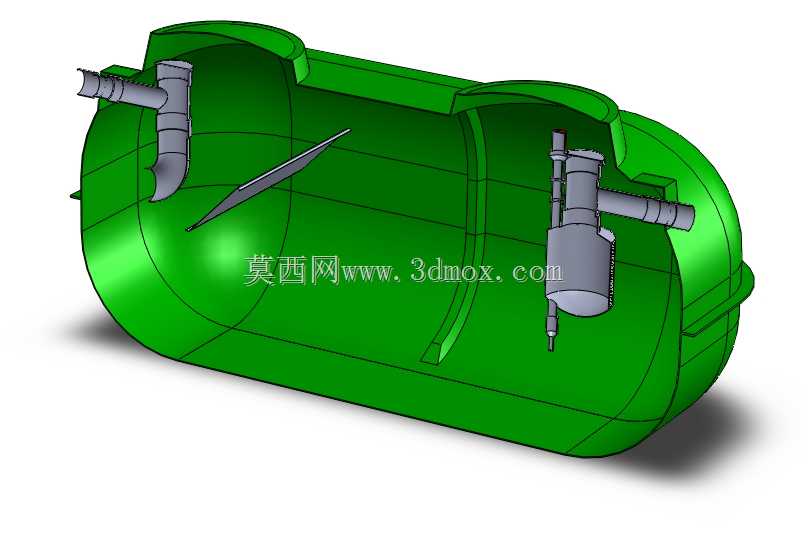

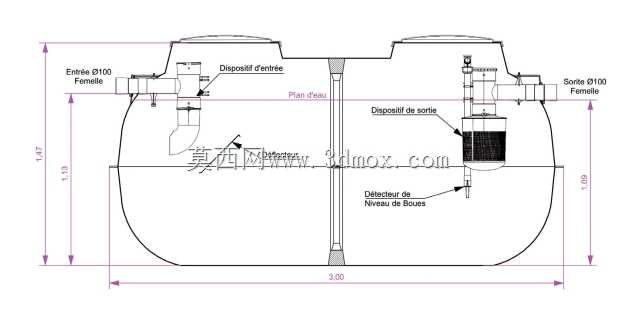

  这款地埋式污水处理装置的三维结构,完整还原了小型分散式污水分散处理场景下的设备布局逻辑,在村镇散户、小型经营场所无市政管网覆盖的排污场景中,这类埋地式净化槽是应用占比极高的水处理单元,不需要额外搭建地面处理厂房,整体埋设于冻土层以下的开挖基坑内,顶部可恢复原有植被覆土,不会占用地面活动空间,适配小型独栋建筑、郊野经营点位的生活污水处理需求。从结构剖面能清晰看到设备的腔室划分逻辑,进水端设置了大口径导流接入结构,进水管道直接接入装置前端的进水消能区,进水端的导流结构做了弯管下沉设计,避免进水水流直接冲击槽内沉淀层,把进水的动能耗散在水体上层区域,减少底部沉积污泥被水流冲起影响出水水质的问题。槽体内部设置了折流挡板结构,

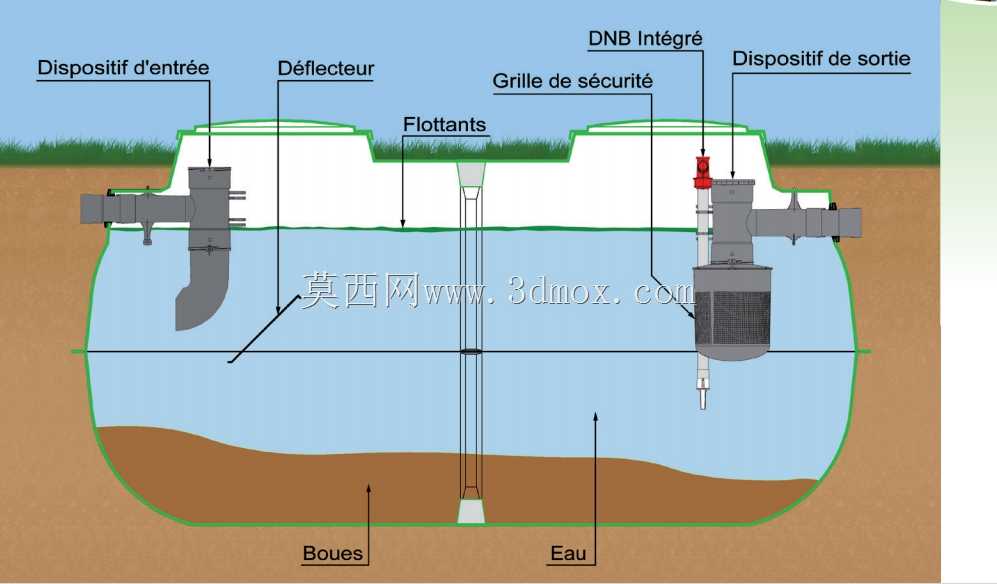

  也就是剖面中标注的导流板,把整个槽体的水力路径折成多段推流形态,污水从进水端进入后,会沿着挡板引导的路径依次经过沉淀区、浮渣阻隔区、生化处理区,最后从出水端的集成处理单元排出,整个水力流程没有短流的死角,能保证污水在槽内的停留时间满足处理工艺要求。浮渣区域设置了安全格栅结构,格栅的间隙经过匹配设计,既可以拦截水面漂浮的大块杂物,避免杂物进入后续处理单元堵塞出水组件,又不会阻碍浮渣的正常归集,日常维护时只需要打开顶部的检查口就能清理格栅拦截的杂物,不需要排空槽内水体。槽体底部做了缓坡沉泥设计,沉积的污泥会沿着坡体自然归集到槽体前端的积泥区,污泥的存储容积按照常规使用场景下3-5年的清掏周期设计,减少日常维护的频次。

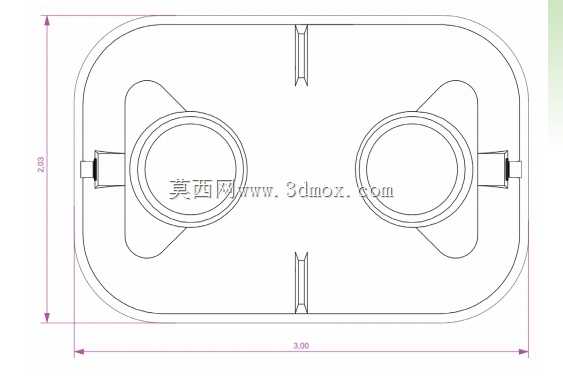

  出水端集成了一体化的处理组件,把过滤、消毒、出水稳流的功能整合在同一个安装单元内,组件采用法兰快装结构,后期维护更换时不需要破坏槽体周围的覆土,直接从顶部检查口就能提出整个组件完成更换作业。安装边界方面,这类5立方处理量级的净化槽,基坑开挖尺寸需要在槽体长宽尺寸外预留不小于800mm的操作空间,基坑底部需要做150mm厚的素混凝土垫层,避免槽体沉降造成进出水管接口错位,槽体顶部的覆土厚度控制在300mm到500mm之间,既可以满足地面绿化种植的需求,又不会因为覆土过厚造成槽体承压过大变形。进出水管道的接口标高需要根据场地的排污管标高、出水排放点的标高做匹配调整,进水端的管道坡度不小于千分之三,保证污水可以重力流入槽内,

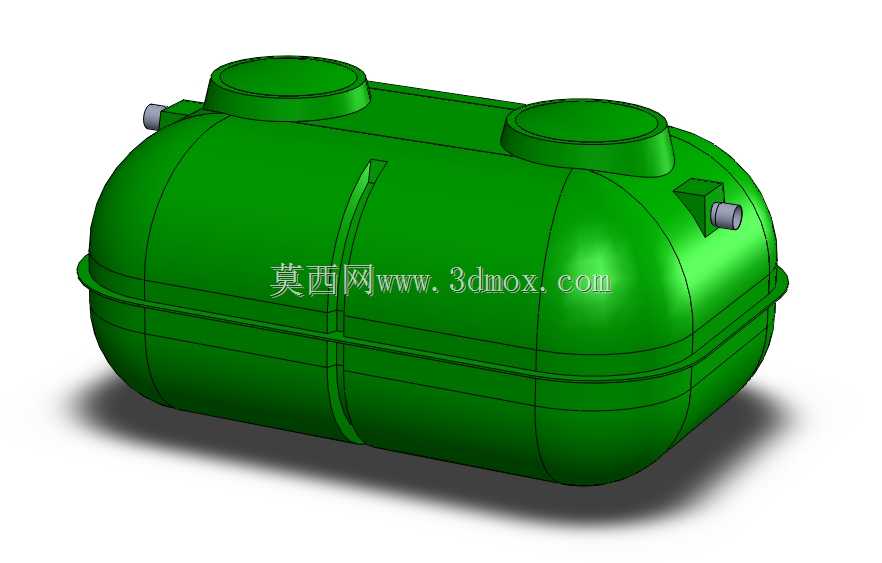

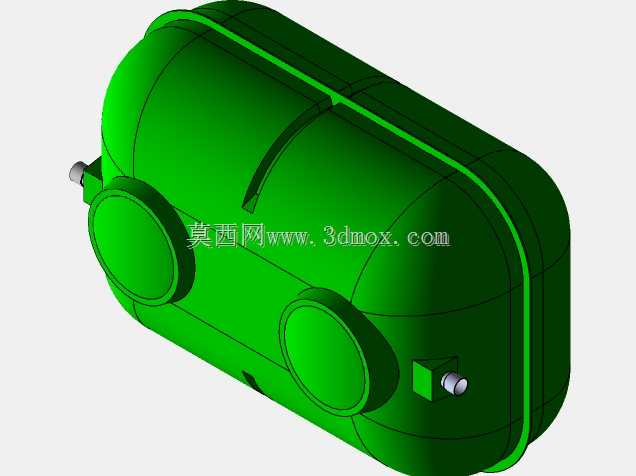

  出水端如果不能重力排放,还可以在出水井内配套提升泵组件,但这款结构本身的出水标高设计已经适配大部分自流式排放的场景。槽体的外形采用圆弧过渡的罐式结构,相比矩形结构能更好地承受周围土壤的侧压力,埋地状态下不会因为土壤挤压出现侧壁变形的问题,槽体顶部的检查口做了加高处理,顶面高出地面不小于100mm,避免雨季地表径流倒灌进入槽体内。内部的液位分界清晰,上层浮渣层、中间处理水层、底部沉泥层的高度比例经过水力计算验证,在额定处理水量下,浮渣层不会越过导流挡板进入后续处理区,沉泥层的高度也不会触及底部的导流通道,保证整个处理流程可以长期稳定运行。
