移动式应急水处理储槽结构设计

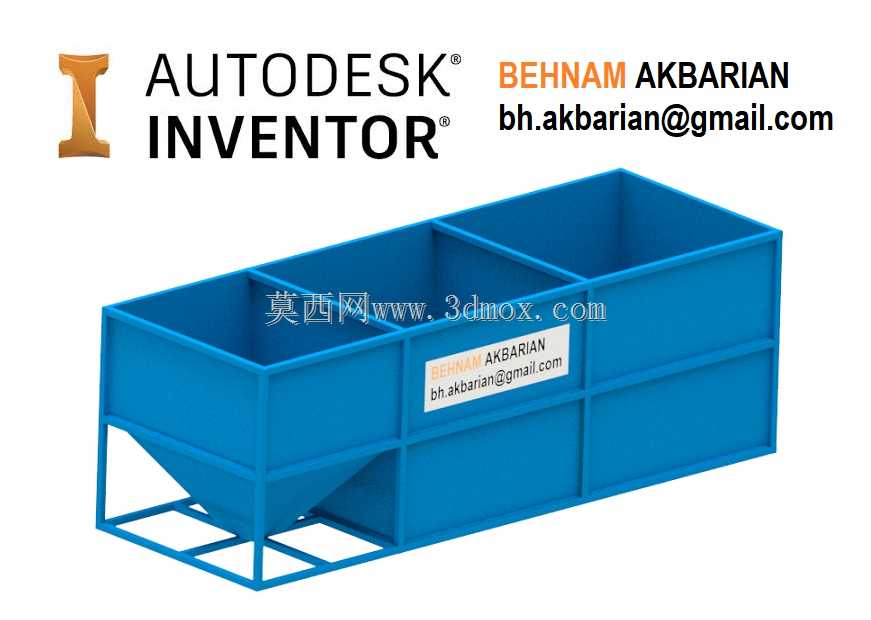

　　这款移动式水处理储槽的结构设计，首先要考虑的是野外应急场景下的快速部署需求，不同于厂区固定安装的水处理罐体，这类设备需要兼顾运输便利性与现场组装效率，因此整体采用框架式方管焊接底座，上部槽体做分仓隔断设计，单仓可独立完成进水、沉淀、出水的流程，也可多仓串联适配不同处理量级的供水需求。从结构受力角度看，槽体下部设计为锥斗形集泥区，锥角控制在55度到60度之间，既可以保证沉积的污泥依靠自重滑向排泥口，又不会因为锥度过大造成整体高度过高，影响公路运输的限高要求，常规道路运输的设备整体高度控制在2.2米以内，宽度不超过2.4米，长度可根据处理量调整为3米到6米区间，不需要额外办理超限运输许可，普通货运车辆即可完成转场。

　　槽体的侧壁采用波纹钢板拼接还是平板加筋的结构，需要根据使用场景的水质做调整，如果是处理高浊度的原水，侧壁需要承受更高的液体侧压力，平板外侧需要每隔400mm焊接横向加强筋，筋板采用50*5的等边角钢即可，避免长期满水运行出现侧壁鼓胀变形；如果是用于饮用水制备的终端储水环节，内壁需要做食品级防腐涂层，焊缝处要做打磨抛光处理，避免出现卫生死角滋生细菌。分仓隔板的设计上，每块隔板上预留不同高度的溢流口，水流可以按照重力流的方向依次通过各个处理单元，不需要额外设置提升泵就能完成多级沉淀流程，降低现场运行的动力依赖，在断电的应急场景下也能依靠高差完成基础的水处理流程。底座的框架结构除了承托槽体重量之外，

　　下部预留了150mm到200mm的叉车孔位，同时四个角设置吊耳，既可以用叉车短距离移位，也能通过吊车完成装卸作业，框架的支腿高度设置为300mm，避免现场地面不平整造成槽体倾斜，同时预留出排泥阀的安装操作空间，不需要额外开挖地坑就能完成排泥操作。在安装边界的考量上，设备就位时只需要保证基础地面的平整度误差不超过10mm/m，不需要做混凝土浇筑基础，在平整的硬土地面铺设20mm厚的钢板即可承重运行，大幅缩短现场部署的准备时间，常规20立方每小时处理量的设备，现场就位接水接电的时间不超过2小时，完全满足应急供水的响应速度要求。槽体顶部的边缘做翻边处理，翻边宽度50mm，既可以增加槽口的结构刚度，防止吊装过程中槽口变形，

　　也能作为临时的操作平台扶手基座，现场运维人员可以在槽顶完成药剂投加、水质检测的操作，不需要额外搭设操作平台。另外在槽体的外侧预留了设备安装位，可以根据处理需求加装过滤模块、消毒模块，不需要对原有槽体结构做切割改动，模块通过螺栓固定在槽体侧壁的预留安装板上，管线通过预留的穿板接头连接，后期改造升级的灵活性很高。从结构建模的角度看，这类设备的建模过程需要重点关注焊缝的预留间隙，板材拼接的间隙控制在2mm以内，保证现场焊接或者螺栓拼接的精度，锥斗部分的钣金展开需要提前计算好折弯余量，避免加工完成后出现对接缝隙过大的问题，框架部分的方管下料需要做45度切角处理，拼接后保证焊缝均匀，整体结构的重心控制在设备几何中心偏下的位置，吊装过程中不会出现倾斜侧翻的风险。
