三单元搅拌混合水处理罐体设备

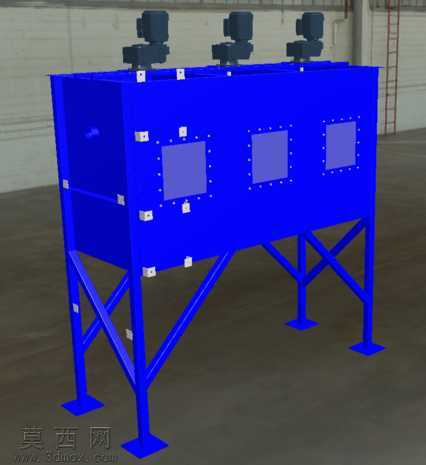

本模型为三单元组合式搅拌混合罐体设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业设备实际生产的尺寸比例，对罐体主体、支撑机架、顶部驱动单元、侧部检修窗口、底部固定支座等结构进行了1:1还原。模型主体罐体采用箱式三腔连通结构，建模时通过拉伸、抽壳、布尔运算等特征操作构建出规整的腔体空间，罐体侧壁预留的三个方形检修口采用法兰边框加内嵌盖板的结构设计，每个法兰边均匀布置螺栓孔位，还原了实际设备的密封检修结构。顶部布置的三套搅拌驱动单元，分别对应三个腔体的搅拌工位，建模时细化了驱动电机的安装基座、连接法兰结构，保证驱动部件与罐体顶面的装配关系完全符合机械安装规范。底部支撑结构采用型钢焊接式机架设计，通过斜向支撑筋强化整体承重稳定性，四根支腿底部设置方形固定地脚板，预留安装孔位用于设备的地面固定，建模时对型钢的拼接位置、焊接节点的结构进行了细节还原，保证支撑结构的力学合理性。材质渲染方面，罐体主体采用工业级亮蓝色防腐漆面材质，调整材质的粗糙度、反光度参数还原工业涂装的哑光金属漆面质感，支撑机架与驱动电机分别采用深灰金属漆与黑色工业电机材质，通过材质区分清晰展现设备不同部件的功能属性。设计思路上，该设备定位为水处理工艺段的混合搅拌单元，三腔体串联的结构可实现多级混合反应，顶部独立驱动的搅拌装置可根据不同工艺段的混合需求调整搅拌参数，侧部检修口方便后期运维时对腔体内部进行清理与部件更换，整体结构兼顾了工艺功能性与运维便利性，可用于水处理项目的方案展示、工艺演示以及前期方案沟通使用，模型结构完整，装配关系清晰，可直接导入渲染软件生成展示级效果图，也可用于工艺流程的动画演示制作。
