汽车产线50GPM连续流动废水处理装置

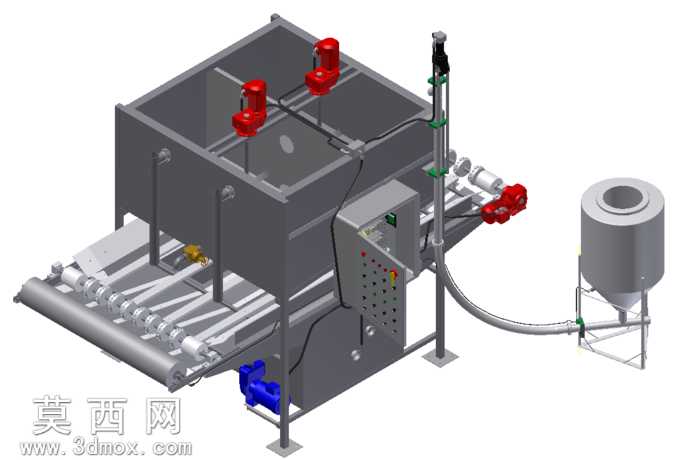

本模型为适配汽车生产场景的50加仑每分钟连续流动废水处理单元，采用Autodesk Inventor完成全参数化三维建模，整体装配遵循工业水处理设备的实际布局逻辑，完整还原了设备从进水、多级处理到储料排渣的全流程结构。建模过程中对各功能模块做了精细化的层级拆分，主体处理槽体采用钣金焊接结构的建模逻辑，通过拉伸、抽壳、焊缝特征模拟真实槽体的加工形态，槽体内部预留了多组搅拌组件、过滤组件的安装位，顶部的三组驱动电机采用标准件参数化建模，还原了电机接线盒、输出轴、安装法兰的细节特征，电机与槽内搅拌轴的传动连接位置做了同轴度约束，保证装配关系符合实际机械安装要求。设备侧面的控制箱体采用实体建模搭配贴图特征还原操作面板的按钮、指示灯布局，箱体与槽体的走线位置预留了穿线孔结构，外接的输送管路采用软管扫掠特征建模，搭配管接头、快装卡扣的细节模型还原管路连接形态，末端的锥底储料罐采用薄壁抽壳建模，配套的支架采用型材焊接结构建模，还原了支腿、斜撑、接料斗的完整结构，槽体底部的输送排渣组件采用多辊轴同步装配建模，还原了链轮传动、张紧结构、驱动端红漆减速电机的细节，底部的蓝色流体泵体完整建模了进出口法兰、泵腔、接线端结构。渲染阶段采用工业灰作为主体设备的基础材质，驱动电机、减速部件采用醒目的红色工业漆材质，泵体采用蓝色防腐漆材质，管路采用金属银灰软管材质，储料罐采用磨砂不锈钢材质，通过场景打光突出设备的结构层次感，清晰展现各部件的装配位置与功能分区。设计思路围绕汽车生产环节产生的含油、含杂质废水的连续处理需求，采用连续流动式处理结构无需停机换料，50GPM的处理通量适配中小型汽车零部件加工产线的废水产出量，整体结构集成化设计减少外接管路的冗余布局，槽体底部的螺旋输送结构可自动排出过滤产生的滤渣，降低人工清理的运维成本，锥底储料罐用于暂存过滤浓缩后的废渣，配套的管路可直接对接压滤设备完成后续固废处理，各功能模块的布局预留了检修空间，侧面控制箱的位置符合操作人员的站立操作高度，整体模型的装配约束完全符合机械设计的干涉检查要求，所有运动部件均预留了合理的运动间隙，可直接用于设备方案展示、结构校核与生产加工参考。
