300gpm污水处理用澄清池结构设计

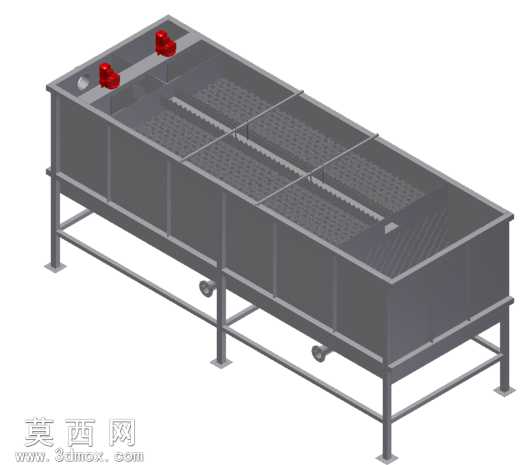

本模型为污水处理工艺用300加仑每分钟处理量的澄清池三维设计，采用Autodesk Inventor完成全参数化建模，整体以长方体槽体为核心承载结构，外部配套型钢焊接支撑框架，保证槽体架空安装的结构稳定性与承重能力。建模过程中严格遵循水处理设备的工艺尺寸逻辑，槽体内部设置多组平行布置的斜板沉淀单元，通过阵列特征完成斜板组件的等距排布，精准还原澄清池的固液分离流道结构，确保水流在槽内的停留时长满足300gpm的处理负荷要求。槽体顶部设置两组驱动装置安装位，对应配套搅拌混合组件的装配接口，建模时对驱动座的安装孔位、连接法兰做了精确的特征还原，可直接用于后续工程出图与装配校验。槽体侧壁预留多组管道接口，分别对应进水、出水、排泥的工艺管路连接，接口处采用标准法兰连接结构，建模时还原了法兰的螺栓孔分布、密封面结构细节。材质渲染阶段，槽体主体采用哑光碳钢材质表现，支撑框架做了同色系金属质感调整，顶部驱动装置采用红色漆面材质区分，管道接口采用深灰色金属材质，整体渲染效果清晰区分不同功能部件，便于直观识别设备结构组成。设计思路上针对紧凑型安装场景做了结构优化，在保证处理流量与沉淀效果的前提下压缩设备整体占地面积，支撑框架的支腿采用等边角钢焊接结构，底部设置方形安装脚板，预留地脚螺栓安装孔，满足现场安装固定的需求。槽体内部的隔板结构采用薄壁特征建模，精准控制板材厚度符合实际加工的板材规格，所有焊接连接位置均做了工艺性的倒角处理，避免建模中出现尖锐不合理结构，整体模型可直接用于工艺方案展示、结构强度校核以及后续的加工生产指导，完整还原了澄清池从外部支撑到内部流道的全部结构细节，能够满足高度要求较高的窄门安装场景的适配设计。
