DV-1000直接自动化PLC操作显示屏

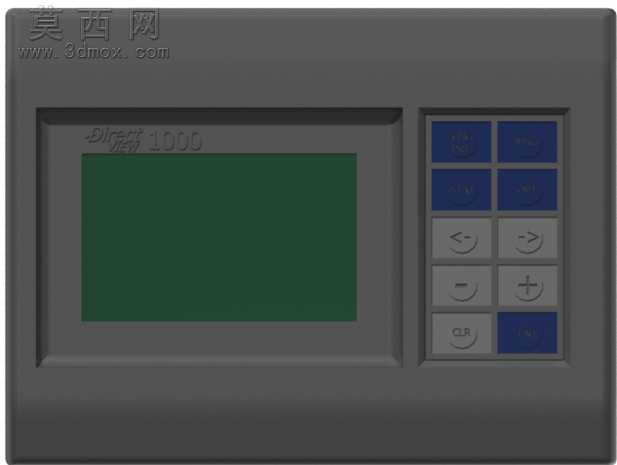

本作品为DV-1000系列直接自动化PLC配套操作显示屏的三维建模作品，建模过程严格参照实体设备的真实比例与外观细节完成，整体还原度较高。建模阶段首先梳理设备的整体结构：设备整体为方正的嵌入式工控壳体，采用深灰哑光硬质塑料作为主体外壳材质，建模时先通过基础几何体搭建壳体的整体轮廓，对壳体边缘做微小的圆角处理，还原工业设备外壳的防磕碰设计细节，同时在壳体正面预留显示屏安装槽与按键区域的安装位，保证各部件的装配位置精准贴合实际产品的结构逻辑。显示屏区域为内凹式设计，屏幕部分采用深绿色哑光材质模拟单色LCD显示屏的视觉效果，屏幕上方的标识区域做浅浮雕式的文字建模，还原设备的品牌型号标识细节，屏幕四周的内框做阶梯式的收边处理，模拟真实设备的屏幕压合装配结构，让屏幕区域的层次感更加贴近实物。右侧按键区域采用矩阵式排布，共设置八枚物理按键，按键分为深蓝色与浅灰色两种配色，分别对应功能操作与参数调整按键，每枚按键都做独立的建模处理，还原按键的微凸弧面造型与按键间隙的细节，按键表面的功能标识采用凹陷纹理搭配材质色差来呈现，避免贴图带来的失真感，按键下方的壳体区域做细微的磨砂纹理处理，还原工控设备外壳的防滑触感。渲染阶段采用柔和的工业场景布光，避免过度反光掩盖设备的结构细节，哑光塑料材质的粗糙度参数调整至贴合真实工控外壳的质感，深蓝色按键部分添加细微的珠光质感，区分不同功能按键的视觉差异，屏幕区域添加微弱的漫反射效果，模拟单色液晶屏不通电状态下的视觉特征。整体建模过程注重工业设备的严谨性，所有结构比例均参考实物尺寸校准，既保证外观的高度还原，也保留了设备各部件的装配结构逻辑，可用于工控场景的装配演示、设备布局模拟等相关用途，完整呈现了这类小型PLC操作终端的典型外观与结构特征。
