工业用氧流量调节控制装置三维设计

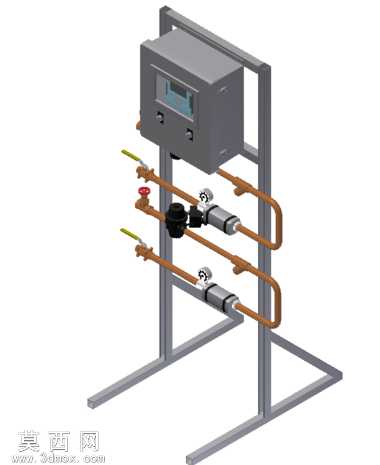

本氧流量控制装置采用三维参数化建模完成整体设计，建模过程中先以金属方管搭建落地式支撑框架，通过拉伸、切除特征完成框架型材的拼接结构设计，保证框架的承重稳定性与安装空间合理性，框架底部采用外伸式支脚结构，增大支撑面降低装置重心，避免运行过程中出现晃动偏移。控制箱体部分通过实体建模完成外壳造型，正面预留显示屏与操作按钮的安装位，箱体内部预留控制模块的安装空腔，箱体与框架采用螺栓连接的结构设计，方便后期拆装维护。管路系统采用紫铜管路建模，通过扫掠特征完成弯折管路的造型，还原真实工业供气场景的管路走向，管路上依次集成手动截止阀、流量调节阀、压力监测仪表、快插接头等组件，每个组件都按照工业标准件的尺寸比例进行建模还原，阀门的手轮、仪表的表盘刻度、接头的螺纹结构都做了精细化的特征处理，保证模型的结构还原度。材质渲染阶段，支撑框架与控制箱体赋予哑光灰色金属漆材质，模拟工业碳钢喷塑的表面质感，紫铜管路赋予红铜金属材质，还原铜管的金属光泽与氧化质感，阀门手轮分别赋予红色、绿色塑料材质区分不同功能的阀门，仪表表盘赋予玻璃与印刷刻度的复合材质，增强模型的真实感。设计思路上围绕氧气输送的精准调控需求，将控制单元、管路输送单元、调节监测单元集成在同一支撑框架上，整体结构紧凑，管路排布整齐，各操作部件的位置符合人工操作的人机工程学要求，阀门与仪表的安装位置朝向操作侧，方便工作人员观察参数与调节流量，装置可直接对接工业设备的氧气供气端，通过控制箱体联动调节阀实现氧气供给量的精准调控，满足设备运行过程中不同工况下的氧气流量需求，建模过程中所有配合部位都做了干涉检查，保证各组件之间不存在装配冲突，模型可直接用于装配演示、方案展示与工程参考。
