汽车前挡风玻璃雨刮器结构设计

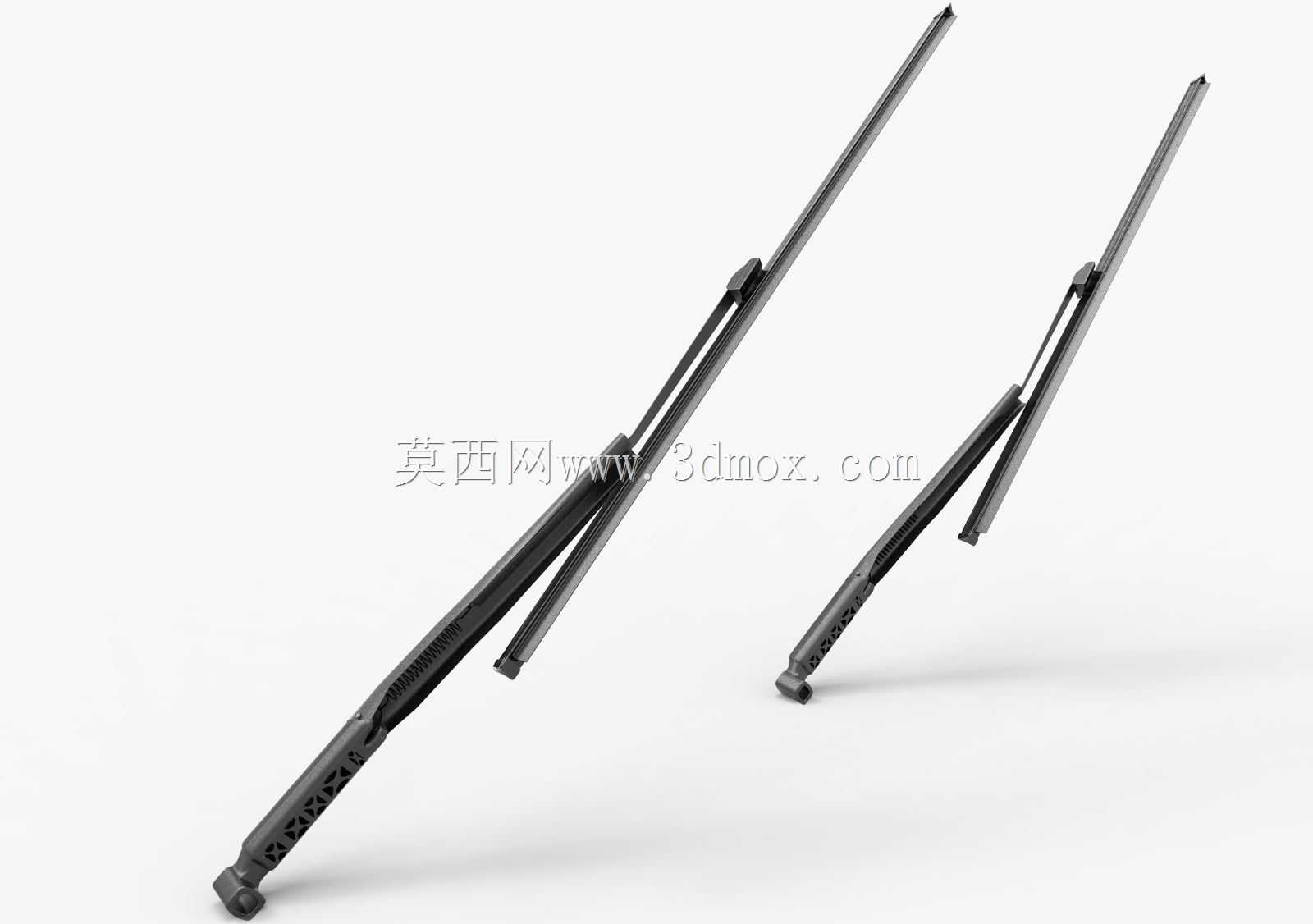

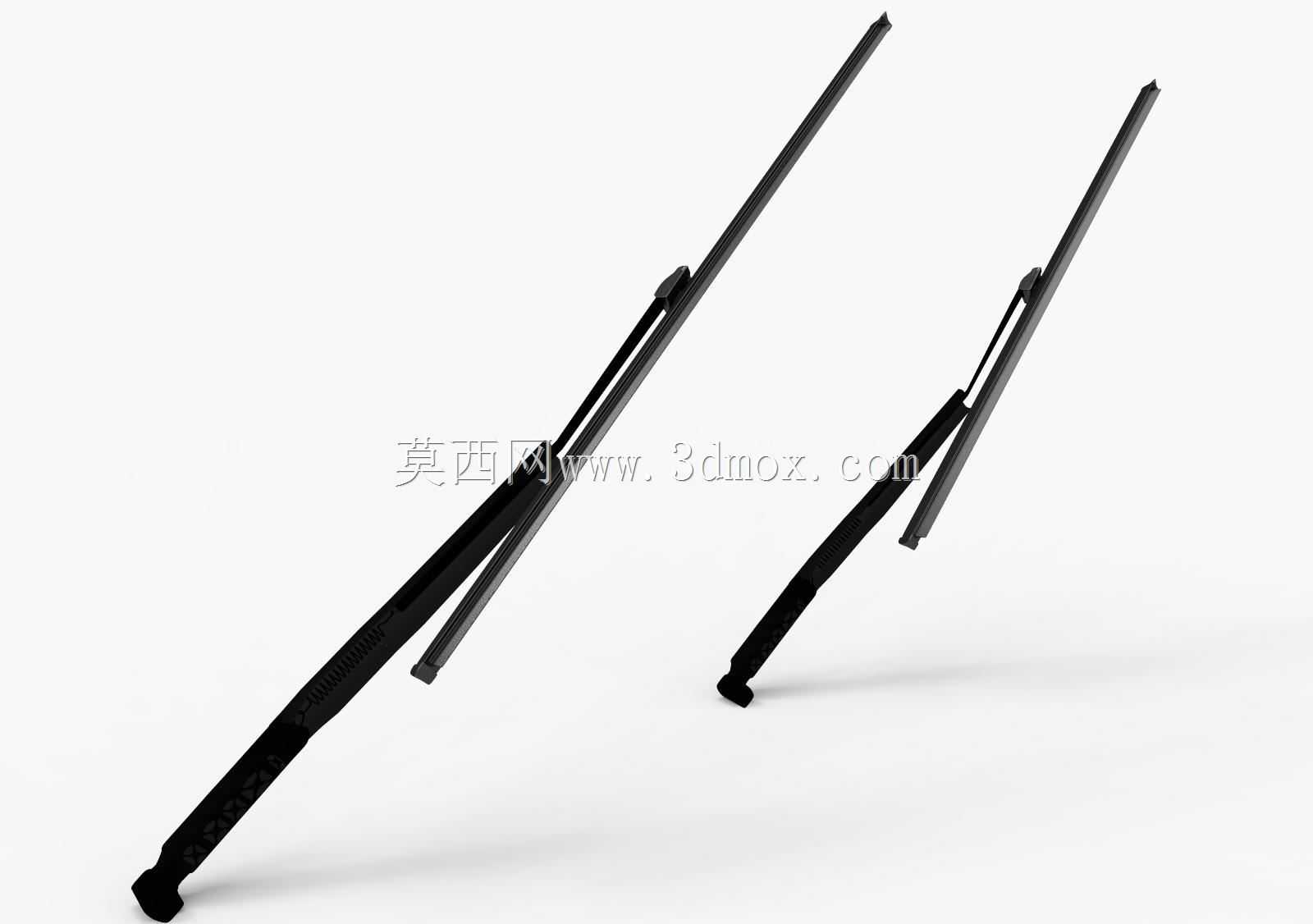

　　日常道路行驶场景中，车辆前挡风玻璃的可视性直接决定驾驶安全，雨刮器作为承担玻璃表面清洁功能的核心部件，需要在降雨、扬尘、泥点飞溅、融雪剂残留等多种复杂工况下稳定工作，将玻璃表面的异物均匀刮除，为驾驶员提供无遮挡、无残留水痕的清晰视野。这套雨刮器结构采用无骨式刮片设计，区别于传统有骨雨刮的多压力点支撑结构，整体依靠内置的弹性钢片将刮臂施加的下压力均匀分散到整个刮片长度方向，避免传统结构在高速行驶、玻璃曲面弧度变化处出现的局部压力不足、刮拭跳振、水痕残留等问题。从结构组成来看，整套组件包含刮臂主体、刮片连接接头、弹性压条、橡胶刮条、端部固定卡扣几个核心部分，刮臂根部设置有与车辆雨刮输出轴匹配的安装孔位，孔位周边设计有防转定位平面，

　　安装时能够与输出轴的花键结构紧密配合，传递雨刮电机输出的往复摆动扭矩，避免工作过程中出现角度偏移、松动脱落的问题。刮臂与刮片的连接部位采用快拆式卡扣结构，日常更换刮片时无需额外工具，按压卡扣锁止点即可完成刮片的拆卸与装配，适配售后维保的快速更换需求。设计过程中需要重点匹配车辆前挡风玻璃的曲面弧度数据，刮片的自然弯曲曲率需要与玻璃的柱面曲率高度贴合，保证在整个摆动行程范围内，刮条刃口与玻璃表面的接触压力保持在合理区间，压力过大会加剧橡胶刮条的磨损，缩短使用寿命，压力过小则会在高速气流作用下出现刮片浮起、刮拭不干净的问题。刮臂内部集成了扭力弹簧结构，能够根据刮臂的抬起角度自动调整下压力大小，在雨刮器处于停放位置时，

　　弹簧提供的初始压力能够保证刮片紧贴玻璃表面，避免车辆高速行驶时气流将刮臂吹起产生抖动；当刮臂摆动到玻璃上沿位置时，弹簧压缩量变化带来的压力调整能够适配玻璃上沿的弧度变化，避免端部出现刮拭盲区。橡胶刮条的刃口采用双唇边结构，主唇边承担主要的刮水功能，副唇边在刮片回程时能够刮除主唇边残留的水膜，减少往返摆动过程中的水痕残留，刮条表面做了低摩擦涂层处理，降低与玻璃表面的滑动阻力，减少低温环境下刮条与玻璃粘连、工作时产生异响的概率。安装边界方面，刮臂的摆动角度范围需要匹配车辆前挡玻璃的可视区域，初始停放位置位于玻璃下沿的导流板上方，工作时的上止点需要覆盖玻璃上方的驾驶员视线最高点，左右摆动的极限位置不能碰到A柱饰板、前挡风胶条等周边部件，预留足够的安全间隙避免运动干涉。刮臂的长度尺寸需要结合车辆前挡玻璃的宽度、雨刮电机的输出摆角综合确定，主副驾驶位的雨刮长度通常存在差异，避免两个雨刮在摆动过程中出现相互碰撞的问题。针对不同气候区域的使用需求，刮片的橡胶材质可以做对应调整，寒冷区域使用的刮条采用耐低温橡胶配方，在零下三十摄氏度的环境下依然能够保持橡胶的弹性，不会因为低温硬化导致刮拭效果下降；高温高湿区域使用的刮条添加抗紫外线、抗老化成分，长期暴露在阳光下不会出现橡胶开裂、弹性失效的问题。结构设计时还需要考虑空气动力学特性，刮臂与刮片的截面造型做了导流设计，车辆高速行驶时，迎面气流能够在刮片表面产生向下的附加压力，抵消高速气流对刮片的抬升力，

　　保证120km/h以上的行驶速度下，刮片依然能够紧贴玻璃表面，不会出现浮起、抖动、刮拭漏空的问题。连接接头的结构做了通用化设计，能够适配市面上多数主流车型的雨刮输出轴规格，不需要额外制作转接件即可完成安装，降低配件的适配成本。刮片端部的保护卡扣能够避免运输、装配过程中刮条刃口被磕碰损坏，同时在刮片摆动到极限位置时，端部的塑料卡扣能够起到缓冲作用，避免刮片金属部分直接撞击玻璃或者周边饰件造成损伤。实际装车验证阶段，需要完成百万次往复刮拭耐久测试，验证弹簧弹力衰减、刮条磨损量、连接结构松动量等参数是否满足设计要求，同时在不同喷水量、不同污染物附着的工况下测试刮拭洁净度，确保整个使用寿命周期内都能保持稳定的清洁效果，不会出现异响、跳振、水痕残留等影响驾驶体验的问题。
