大疆幻影3无人机遥控器精细结构设计

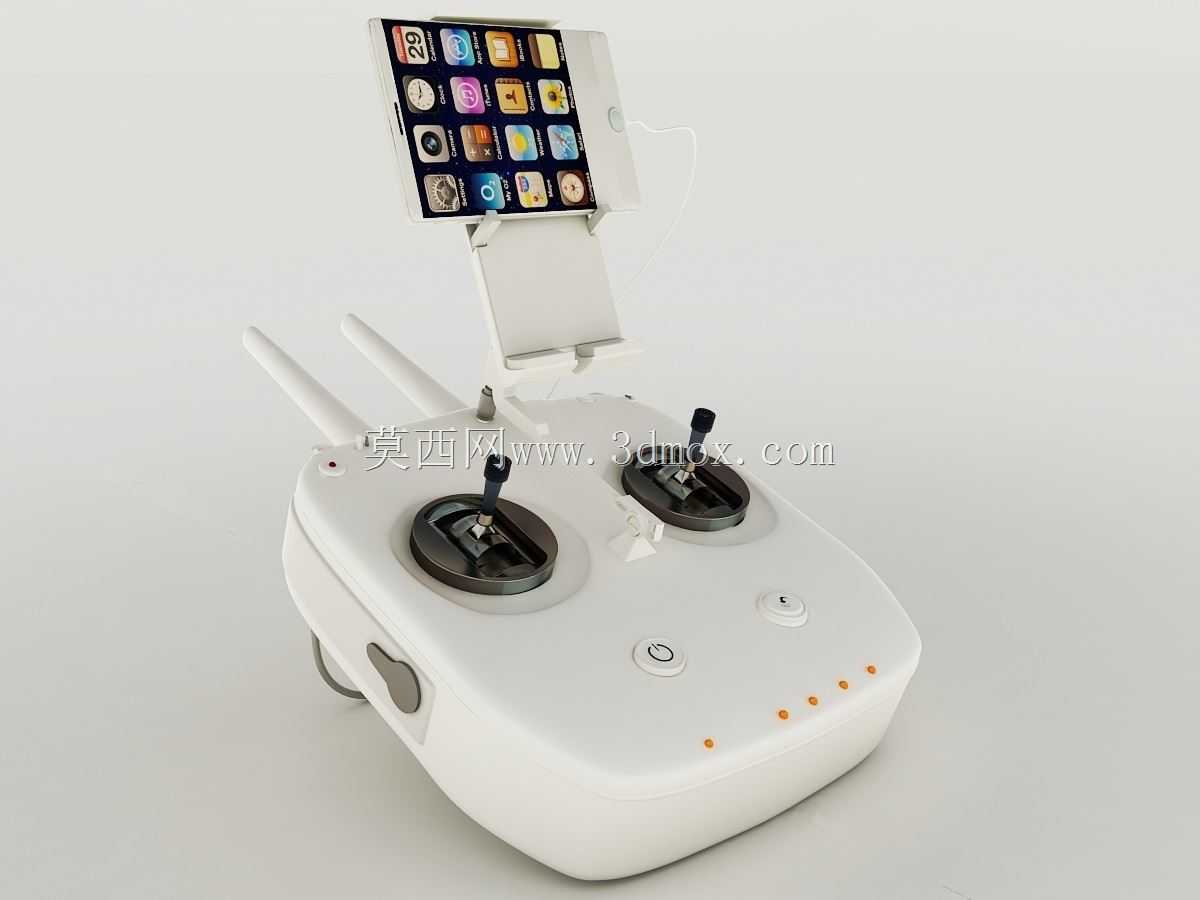

　　作为无人机飞控系统的核心人机交互终端，这款遥控器的结构设计完全围绕户外作业场景的实操需求展开，从手持握持的曲面弧度到操控元件的布局逻辑，都经过多轮实飞验证调整。设备主体采用上窄下宽的类梯形壳体结构，底部握持区域做了15度内收的弧面过渡，单手握持时掌心能够完全贴合壳体曲面，长时间外业飞行不会出现硌手的疲劳感，壳体边缘全部做了R2以上的圆角处理，避免户外携带时剐蹭背包或者划伤操作人员。正面操控区域的两个摇杆采用对称式布局，摇杆底座嵌入壳体表面2mm，既保证摇杆摆动时不会与壳体边缘发生干涉，也能在设备平放时对摇杆形成防护，避免外力磕碰导致摇杆电位器偏移；摇杆的阻尼行程经过调校，横向纵向的扳动阻尼一致，回中精度控制在0.5度以内，

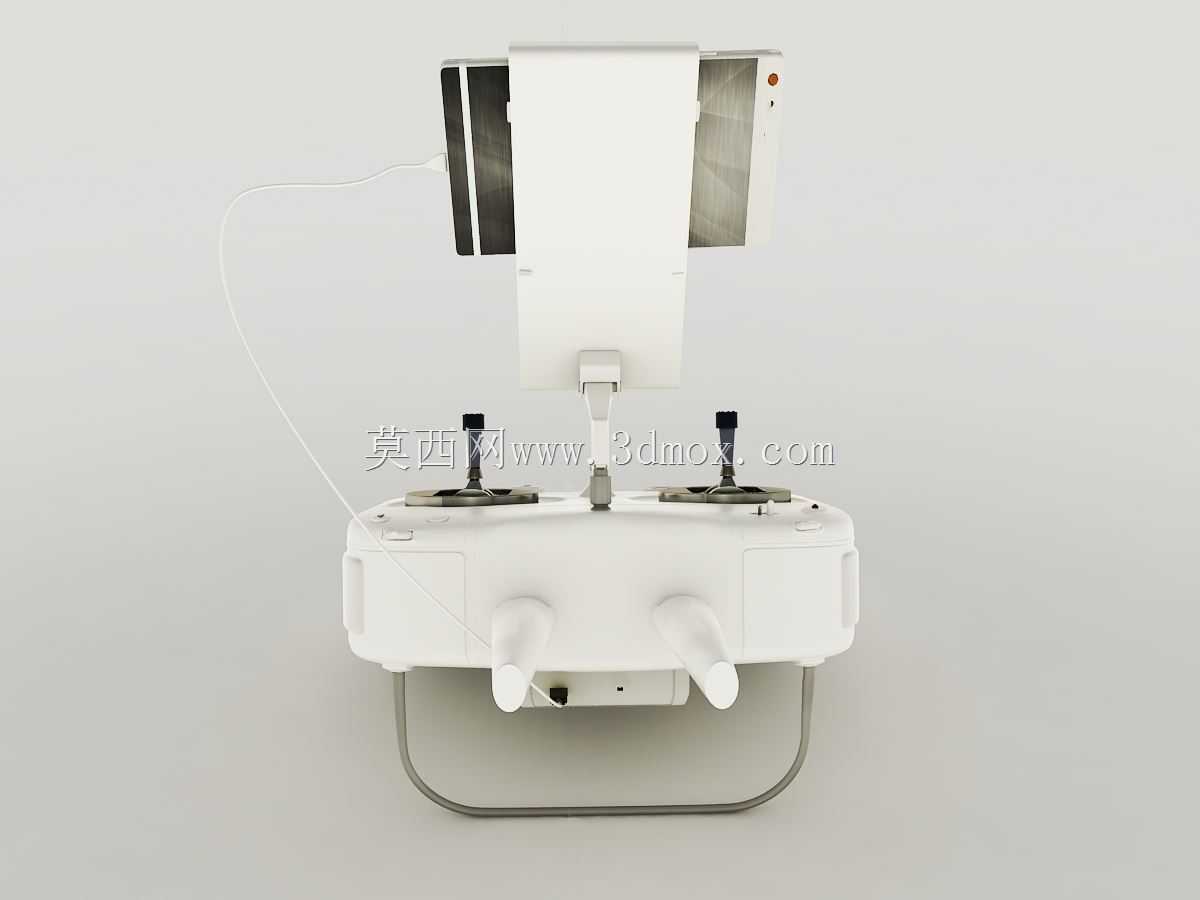

　　能够满足航拍时精细的飞行姿态调整需求。摇杆下方的电源按键采用内凹式设计，按键表面比壳体平面低1mm，能够有效避免户外携带时误触开机，按键旁设置的四个状态指示灯采用半透明柔光罩设计，强光下也能清晰识别设备电量与信号连接状态，不会出现反光看不清的问题。设备顶部的两根信号天线采用可折叠结构，天线转轴的阻尼力矩设置为0.2N·m，调整角度后能够保持固定姿态不会自行下垂，天线展开时的转动角度范围为0到90度，完全覆盖不同飞行场景下的信号朝向调整需求，折叠后能够完全贴合壳体侧面，收纳时不会突出壳体轮廓，减少携带时的占用空间。壳体正面上方的手机夹持结构采用抽拉式设计，夹持行程覆盖4到6英寸的主流移动设备，夹持背板做了1mm厚度的软胶垫层，

　　能够避免夹持手机时刮花设备边框，夹持结构的翻转角度支持0到120度调节，操作人员可以根据自身站立姿势调整屏幕视角，不用刻意迁就设备角度查看飞行参数。壳体左侧设置的功能拨轮采用滚花纹理设计，戴薄款劳保手套操作时也能精准拨动，不会出现打滑的情况，拨轮的档位反馈清晰，每转动一格都有明确的触感反馈，能够在不看遥控器的情况下完成相机参数调整。从结构建模的角度来看，这款遥控器的壳体拆件逻辑充分考虑了注塑生产的工艺要求，上下壳的分型面设置在壳体侧面的最大轮廓线上，能够最大限度减少注塑时的脱模斜度对外观的影响，上下壳的连接采用螺丝柱加卡扣的组合方式，螺丝柱全部设置在壳体内部的筋位交汇处，既保证连接强度，也不会在外观面留下螺丝孔影响整体整洁度。

　　内部筋位的布局完全对应电路板、电池模块的安装位置，筋位厚度设置为1.5mm，与壳体主体壁厚保持一致，避免注塑时出现缩痕影响外观质量。设备的安装边界方面，平放时底部四个角设置了高度1mm的橡胶脚垫，放置在不平整的户外地面时也能保持稳定，不会因为地面倾斜导致设备滑落；所有外接接口都设置在壳体底部的内凹区域，接口边缘做了防水胶圈的安装槽位，能够应对户外作业时的零星降雨或者扬尘侵入。操控逻辑上，所有常用功能按键都设置在大拇指自然活动的覆盖范围内，飞行过程中不需要移动手部位置就能完成所有常用操作，降低操作失误的概率；摇杆的死区范围设置在中心位置1度以内，既不会因为轻微抖动导致飞行姿态误触发，也能保证操控指令的响应灵敏度。天线的内部走线通过转轴中心的过线孔连接内部射频模块，避免转动天线时拉扯线材导致接触不良，过线孔处做了圆角处理，不会磨损线材外皮提升长期使用的可靠性。夹持结构的抽拉滑轨采用金属嵌件设计，反复抽拉的使用寿命能够达到万次以上，不会因为长期使用出现松动打滑的问题，夹持臂的弹簧力度经过调校，既能牢固固定手机，也不会因为夹持力过大导致手机边框变形。
