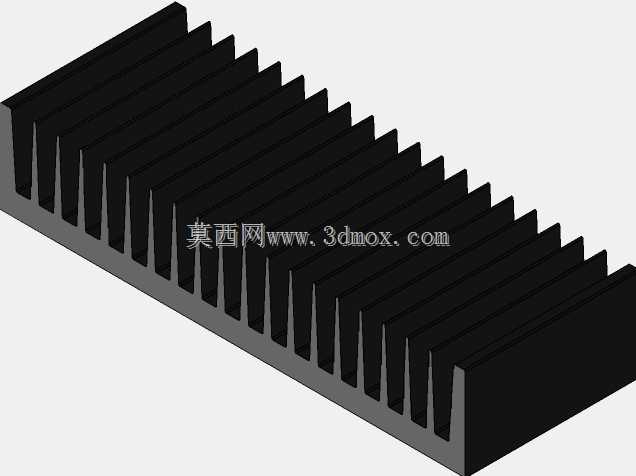

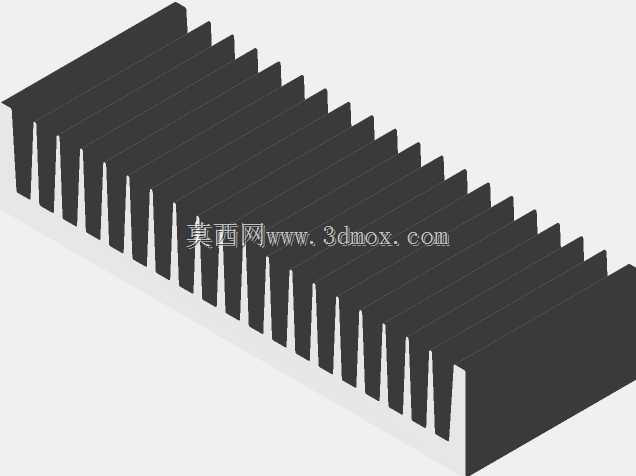

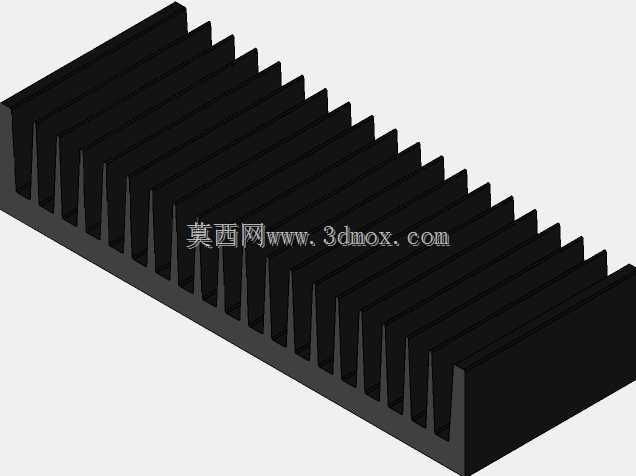

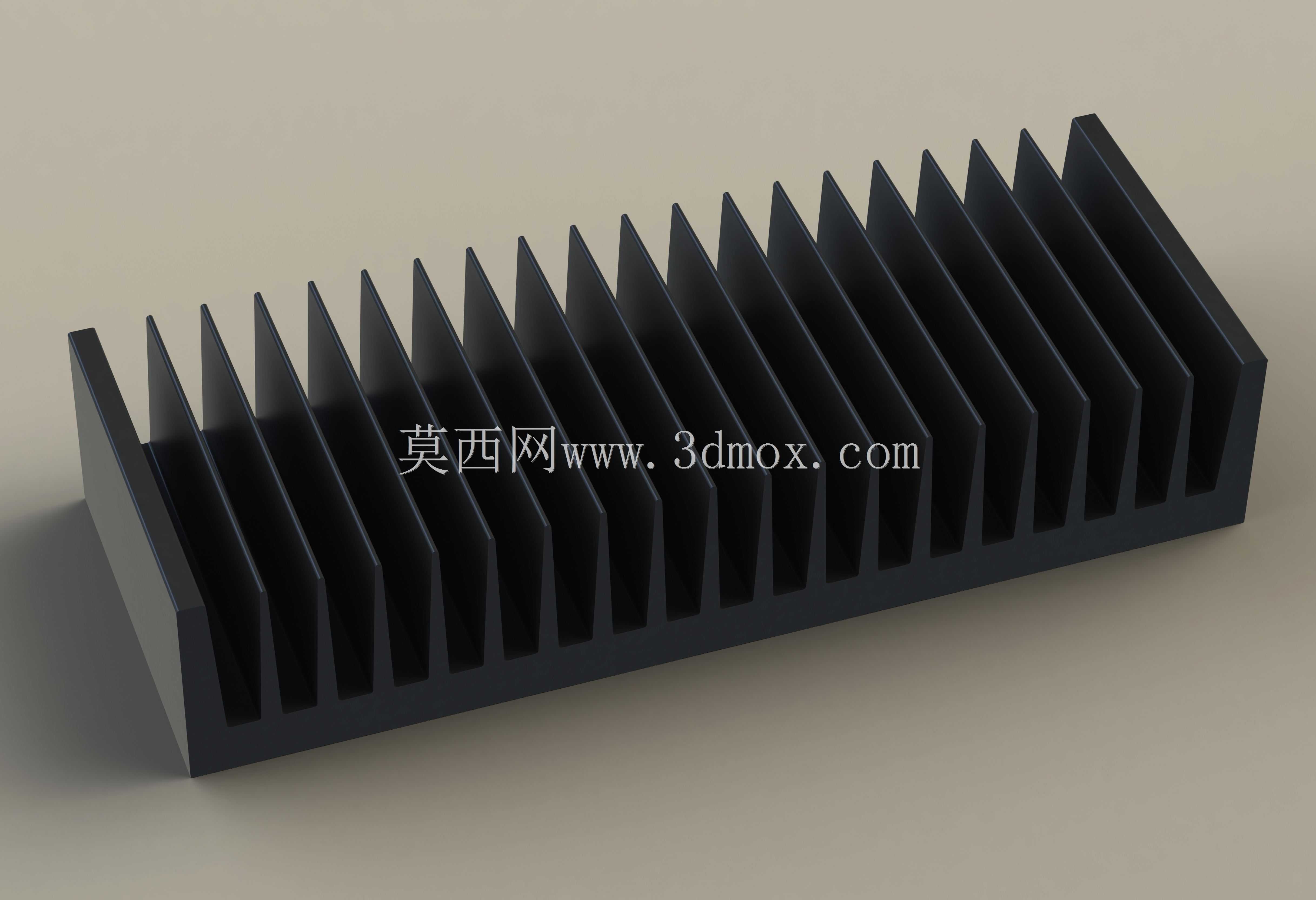

Fischer Elektronik型材散热器SK47结构设计

　　在工业电子设备、功率模块、工控装置的热管理设计环节，型材散热器是应用覆盖度极高的被动散热部件，这款SK47系列散热器的结构设计，完全围绕小功率到中功率发热器件的散热需求展开，适配电路板直装、功率器件贴装等多种安装场景。做这类散热件的三维建模时，首先要明确的是安装边界的约束条件，该系列散热器设置了三种标准可用长度规格，分别为75mm、100mm、150mm以及1m整长段，不同长度规格对应不同的散热功率承载能力，设计时预留了统一的安装孔位基准，不管是裁切使用还是整段装配，都能保证安装孔位的同轴度与位置公差，避免现场安装时出现孔位错位、无法贴合发热面的问题。

　　从功能特性来看，这款散热器采用铝挤型材加工成型，基底部分做了加厚处理，保证热量从发热器件传导到鳍片区域时的横向扩散效率，不会出现基底局部热量堆积的问题。鳍片采用等间距直齿排布，齿高与齿厚的比例经过热仿真优化，既保证足够的散热接触面积，又不会因为齿间距过小导致风道堵塞，适配自然对流散热与低风速强制风冷两种工况。表面处理方面，设计了两种可选工艺，黑色阳极氧化处理的版本表面辐射率更高，在密闭无强制风冷的机箱内部，依靠热辐射散出的热量占比更高，适合密闭式工控设备使用；自然色阳极氧化或者原始型材状态的版本，成本更可控，适合开放式安装、有强制风冷的场景，选型时可以根据设备的风道设计、机箱密封等级灵活选择。

　　建模过程中需要特别注意几个细节，首先是型材截面的一致性，铝挤工艺的拔模角度要控制在合理范围，不能出现倒扣结构，否则会导致挤出成型时脱模困难，生产良率下降。其次是安装面的平面度要求，散热器与发热器件接触的基底平面，平面度公差需要控制在0.1mm以内，建模时要标注清楚该面的加工要求，避免因为接触面不平导致导热介质填充过厚，增加热阻影响散热效果。另外，物料清单里的配置划分完全对应不同长度、不同表面处理的组合，每个配置都保留了完整的截面特征与安装特征，不管是做设备整体装配的干涉检查，还是做热仿真分析，都可以直接调用对应配置的模型，不需要重复修改参数。

　　实际应用场景中，这类型材散热器常被用在固态继电器、功率MOS管、整流桥、小型电源模块等发热器件上，安装时可以通过螺钉直接固定在电路板或者设备安装板上，也可以通过导热胶粘接固定，设计时预留的安装槽位兼容M3、M4两种常用的安装螺钉规格，不需要额外做二次攻丝处理。在做设备结构布局时，要注意散热器鳍片的方向要顺着设备内部的风道走向，让气流可以顺着齿间缝隙流过，带走鳍片表面的热量，如果是自然对流场景，鳍片要保持竖直方向布置，利用热空气上升的烟囱效应强化散热效率。很多刚接触结构设计的工程师容易忽略散热器的安装边界，比如预留的安全间隙不足，导致鳍片碰到周边的电容、接线端子等器件，建模时特意在散热器的周边预留了足够的安全间隙参考，装配时可以直接检查周边器件是否在安全边界之外，避免后期打样出现装配干涉。

　　另外，这款散热器的设计也考虑了后期的加工便利性，1m长度的整段型材可以根据实际使用需求裁切为任意长度，裁切后的端面不需要做特殊处理就可以直接使用，安装孔位可以根据实际的器件安装位置灵活加工，不需要重新开模，大幅降低了小批量定制场景的成本。在做热设计匹配时，可以根据发热器件的功耗估算所需的散热器长度，比如功耗在10W以内的器件，选用75mm长度的规格即可满足散热需求，功耗在20W左右的器件可以选用150mm长度的规格，1m整长的规格则适合多器件并排布置的场景，比如变频器内部的多组功率模块，可以共用一根长散热器，减少装配零件数量，提升整体装配效率。建模时所有的特征都保留了参数化属性，修改长度、调整鳍片厚度等参数都可以直接驱动模型更新，方便工程师根据实际的散热需求做快速调整，不需要重新绘制草图。
