15mm规格Antelco塑料绿背阀结构设计

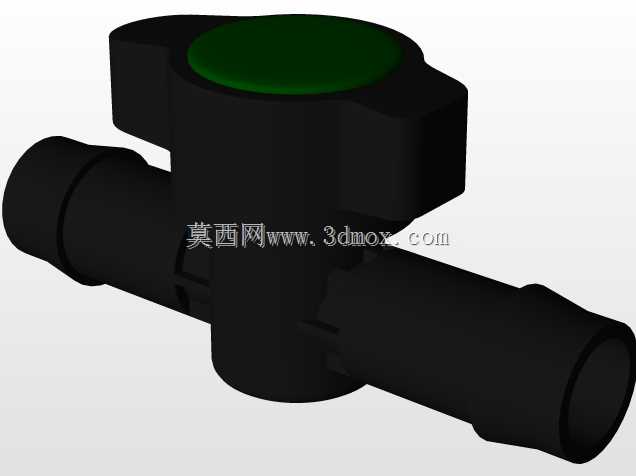

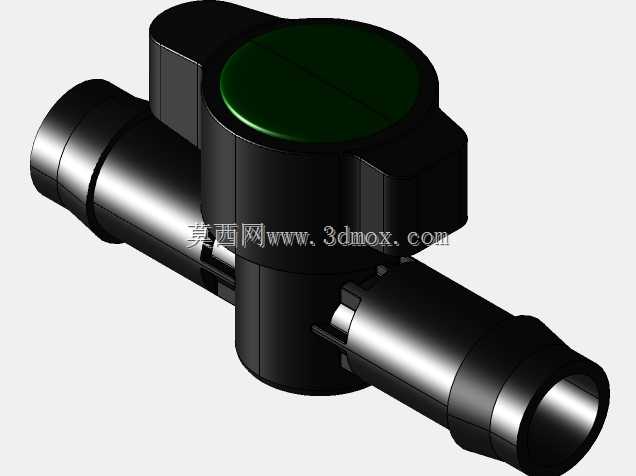

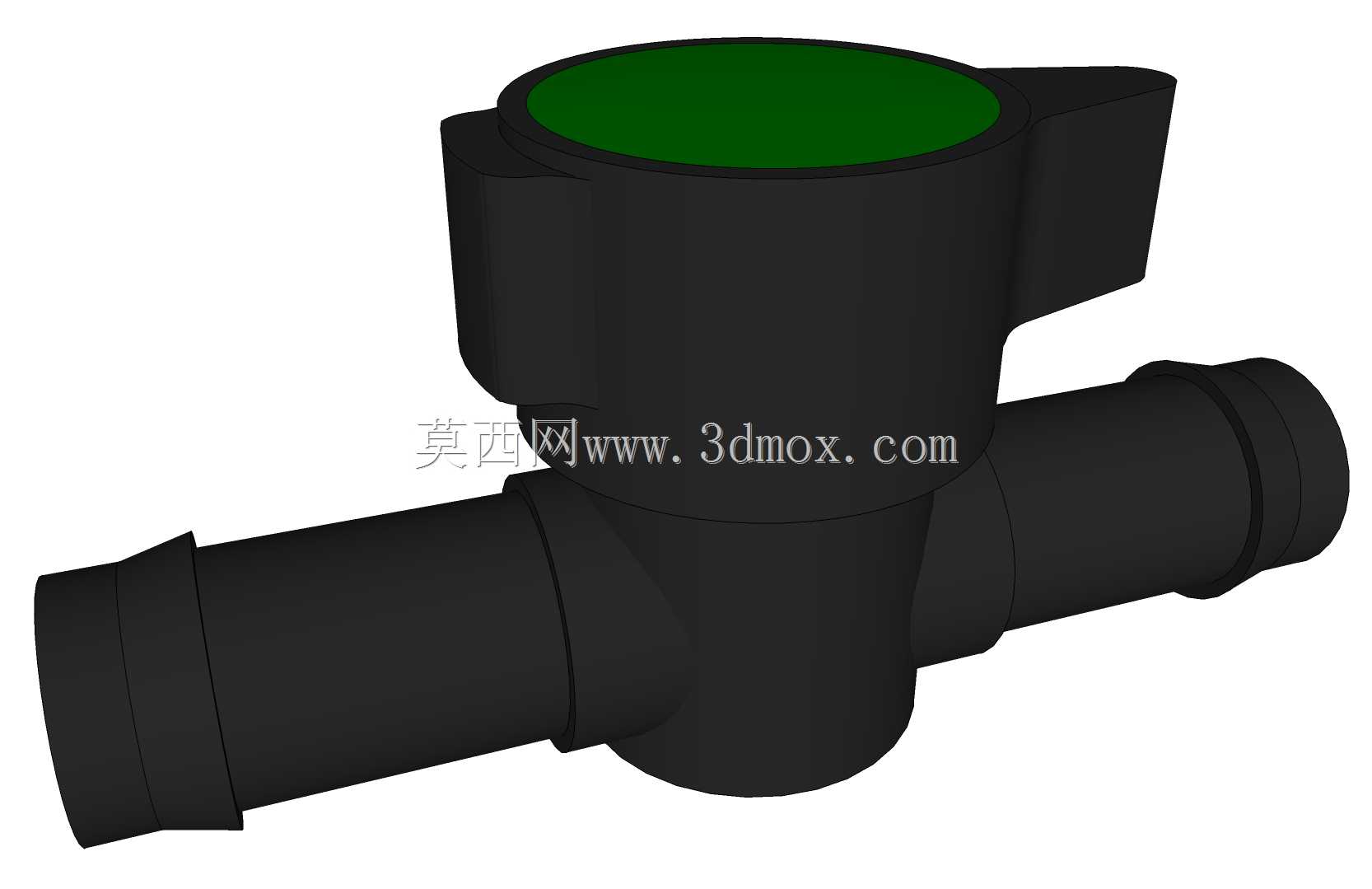

　　这款15mm通径的塑料绿背阀，主要面向低压流体输送场景设计，在庭院灌溉、小型水肥一体化管路、水族循环系统、小型化工试剂输送支路中都有广泛应用，核心作用是控制管路通断，调节支路流体的通断状态，相比金属阀门，全塑料材质的结构能更好适配弱酸弱碱流体的输送需求，避免长期接触水肥、药剂产生的锈蚀问题，降低管路维护的更换成本。从结构设计来看，阀体采用三通式T型布局，两端为等径的插管式接头，适配15mm外径的塑料软管，接头外壁做了多道环形倒刺结构，安装时直接将软管套入接头段，倒刺结构会嵌入软管内壁，配合喉箍锁紧后可承受0.6MPa以内的工作压力，不会出现管路脱开、流体渗漏的问题，这种快插式的接头设计不需要额外加工螺纹，

　　现场安装效率比螺纹连接提升40%以上，非常适合非专业人员的现场布设作业。阀体顶部的绿色端盖是操作标识区，同时也是阀芯腔的密封压盖，端盖两侧延伸出的翼状把手是操作施力位，不需要额外配备扳手，徒手即可转动阀芯完成通断操作，把手的弧度贴合手指施力角度，转动时的力矩控制在1.5N·m以内，即使是手部力量较小的操作人员也能轻松完成开关动作，不会出现拧不动或者操作打滑的问题。阀芯采用直通式球面密封结构，全开状态下流道无明显缩径，流体经过阀门时的压损控制在0.02MPa以内，不会因为加装阀门导致管路流量出现明显衰减，能保证灌溉系统的出水压力稳定，避免远端喷头因为压损过大出现雾化不足、射程不够的问题。密封结构采用两道O型圈布置在阀芯转轴位置，

　　材质为耐老化丁腈橡胶，长期暴露在户外紫外线环境下也能保持3年以上的密封寿命，不会因为橡胶老化出现阀杆位置的渗漏问题。阀体整体采用注塑一体成型工艺，主体材质为添加了抗UV剂的PP材质，黑色的阀体外壳能有效阻挡紫外线穿透，延缓塑料材质的老化速度，顶部绿色端盖采用辨识度更高的绿色PP材质，在密集布设的管路中可以快速识别阀门位置，方便后期运维时快速找到对应支路的控制节点。从安装边界来看，阀门整体的轴向长度为92mm，阀体最大外径为38mm，顶部操作位的最大高度为56mm，安装时需要在阀体顶部预留至少30mm的操作空间，满足徒手转动把手的空间需求，两端插管段的插入深度为18mm，布设管路时需要预留足够的软管套接长度，

　　避免因为插入深度不足导致承压脱开。在实际选型应用中，这款阀门仅适用于常温流体输送，工作温度范围控制在0-60摄氏度，不能用于高温流体或者高压蒸汽管路，也不适用于输送强氧化性的强酸强碱试剂，选型时需要匹配管路的通径和工作压力，避免超压使用导致阀体开裂。建模过程中对倒刺接头的拔模角度做了优化，所有注塑面的拔模角度控制在1.5度，既满足注塑脱模的工艺要求，也不会因为拔模斜度过大导致接头和软管的配合间隙过大，影响密封性能；阀芯和阀体的配合间隙控制在0.1mm，既保证阀芯转动的顺畅度，也不会因为间隙过大导致内漏超标。顶部端盖和阀体采用旋扣式连接，不需要额外打胶或者加装紧固件，装配时对准卡槽旋转45度即可完成锁紧，端盖内侧的密封胶圈压紧后可实现阀芯腔的静密封，装配效率比螺纹连接更高，也不会出现螺纹滑牙导致的密封失效问题。在灌溉系统布设中，这类阀门通常布置在每个支路的进水端，单条支路控制4-6个滴头或者喷头，检修单个支路时只需要关闭对应阀门即可，不需要关闭整个系统的总阀，大幅降低运维时对整个系统的影响。相比同规格的金属球阀，这款塑料阀门的整体重量仅为同规格铜阀的1/6，运输和安装的劳动强度更低，同时塑料材质的导热系数低，在低温环境下使用时不容易出现阀体结露的问题，适配室内外多种安装场景。
