带35毫米法兰挤压式康拉德散热结构

　　在工业电控、功率器件配套的散热场景里，挤压成型的铝制散热器一直是兼顾成本与散热效率的主流选择，这款带安装法兰的康拉德结构散热器，就是针对需要固定安装、有明确安装边界要求的功率散热场景开发的结构件。日常做设备结构选型时，很多工程师会忽略散热器的安装适配性，只关注散热面积、热阻参数，实际在机柜内、功率模块旁的安装位，往往有严格的尺寸边界，一旦散热器外形超出预留空间，或者安装孔位不匹配，哪怕散热参数达标也无法完成装配，这款结构在设计之初就把安装边界作为核心约束条件，把法兰结构和散热主体做了一体化挤压后机加工的设计，避免了额外拼接安装支架带来的装配误差与额外热阻。从实际使用场景来看，这类散热器主要适配200mm宽度安装位的功率单元，

　　比如工业变频器的整流模块、固态继电器组、大功率开关电源的发热器件安装，75mm的整体高度刚好适配常规电控柜内元件与柜门之间的安全间隙，不会出现元件装完后柜门无法闭合的问题，35mm规格的法兰边直接预留了标准安装孔位，不需要额外在散热鳍片上打孔，不会因为打孔破坏鳍片结构、降低有效散热面积，也避免了安装时螺丝挤压鳍片导致的形变问题。做这类挤压散热器的三维结构设计时，首先要平衡的是鳍片密度与结构强度的关系，鳍片做的过密虽然能提升散热面积，但挤压成型时的模具损耗会大幅提升，后期机加工过程中也容易出现鳍片倒伏、变形的问题，鳍片过疏则会浪费安装空间内的有效散热体积，达不到预期的热交换效率。这款结构的鳍片排布采用了等间距均匀分布的设计，

　　鳍片厚度控制在挤压工艺可稳定量产的合理区间，既保证了足够的散热表面积，也让空气在鳍片间的流通阻力处于自然对流或低风速强制对流的合理范围，不会因为风道阻力过大导致散热效率打折扣。法兰部分的设计没有采用额外拼接的方式，而是和散热基底做了一体化的结构延伸，在挤压成型时直接带出法兰的毛坯结构，后续只需要对法兰安装面做铣平加工、钻安装孔即可，相比用螺丝把支架固定在散热器基底的方案，一体化法兰不存在连接间隙，热传导路径更顺畅，同时装配步骤更少，批量生产时的装配一致性更好，也避免了长期使用后连接螺丝松动导致的散热器移位问题。从安装边界来看，整体200mm的宽度方向尺寸，刚好适配主流标准功率模块的安装基板宽度，

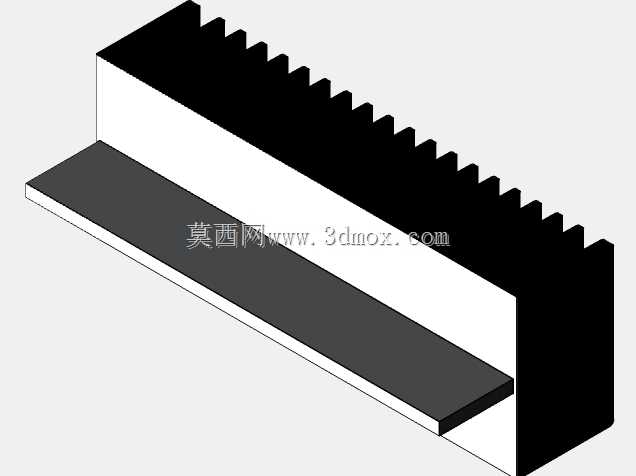

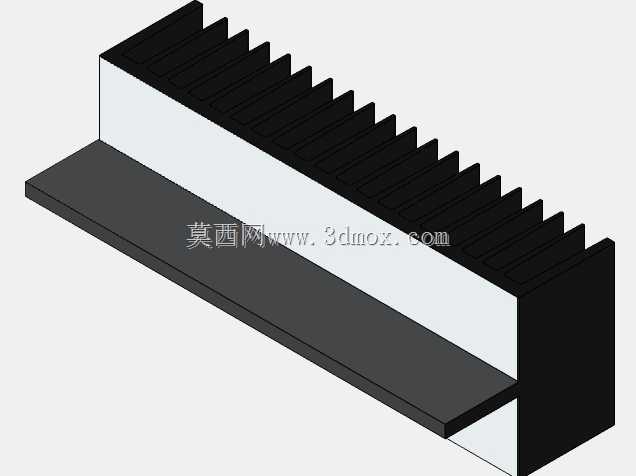

　　发热器件可以直接通过导热垫贴合在散热器的基底平面上，不需要额外做转接板，基底的厚度经过核算，既可以保证安装时的平面度要求，不会因为螺丝锁紧导致基底形变让器件与散热面之间出现间隙，也不会因为基底过厚增加不必要的材料成本与整体重量。在实际设备运行过程中，这类挤压式散热器的热传导路径非常清晰，发热器件产生的热量通过贴合面传递到散热器基底，再通过基底均匀分散到每一片散热鳍片上，通过鳍片和周围空气的热交换把热量带走，带法兰的结构除了安装固定的作用外，法兰本身延伸出的结构也能增加一部分散热面积，同时在安装时法兰和设备安装梁贴合，也能通过安装梁传导走一部分热量，辅助提升整体散热能力。做这类结构的三维建模时，要特别注意挤压工艺的拔模方向一致性，所有鳍片的侧壁都要顺着挤压方向做微小的拔模斜度，不能出现倒扣结构，否则挤压生产时无法顺利出模，法兰上的安装孔位置要和行业通用的安装孔距匹配，同时要预留足够的安装扳手操作空间，避免出现螺丝拧装时没有操作空间的问题。另外，散热器的边缘位置都做了微小的倒角处理，避免装配过程中锋利的边角划伤操作人员或者破坏相邻的线缆绝缘层，这些细节都是实际量产装配中必须考虑的工程问题，很多新手建模时只关注主体尺寸，忽略这些工艺和装配细节，往往会导致图纸下发到生产环节后出现各种装配问题。
