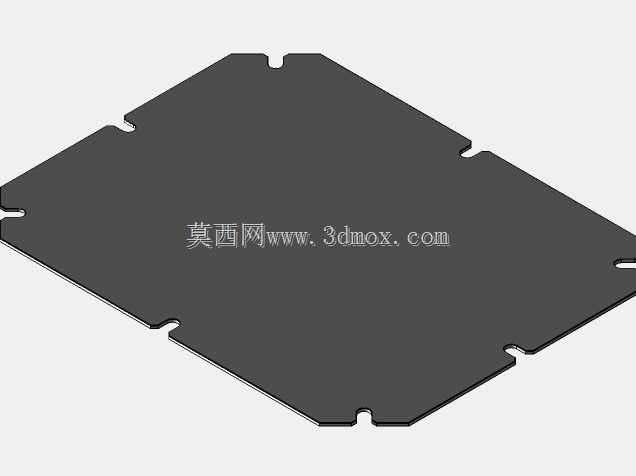

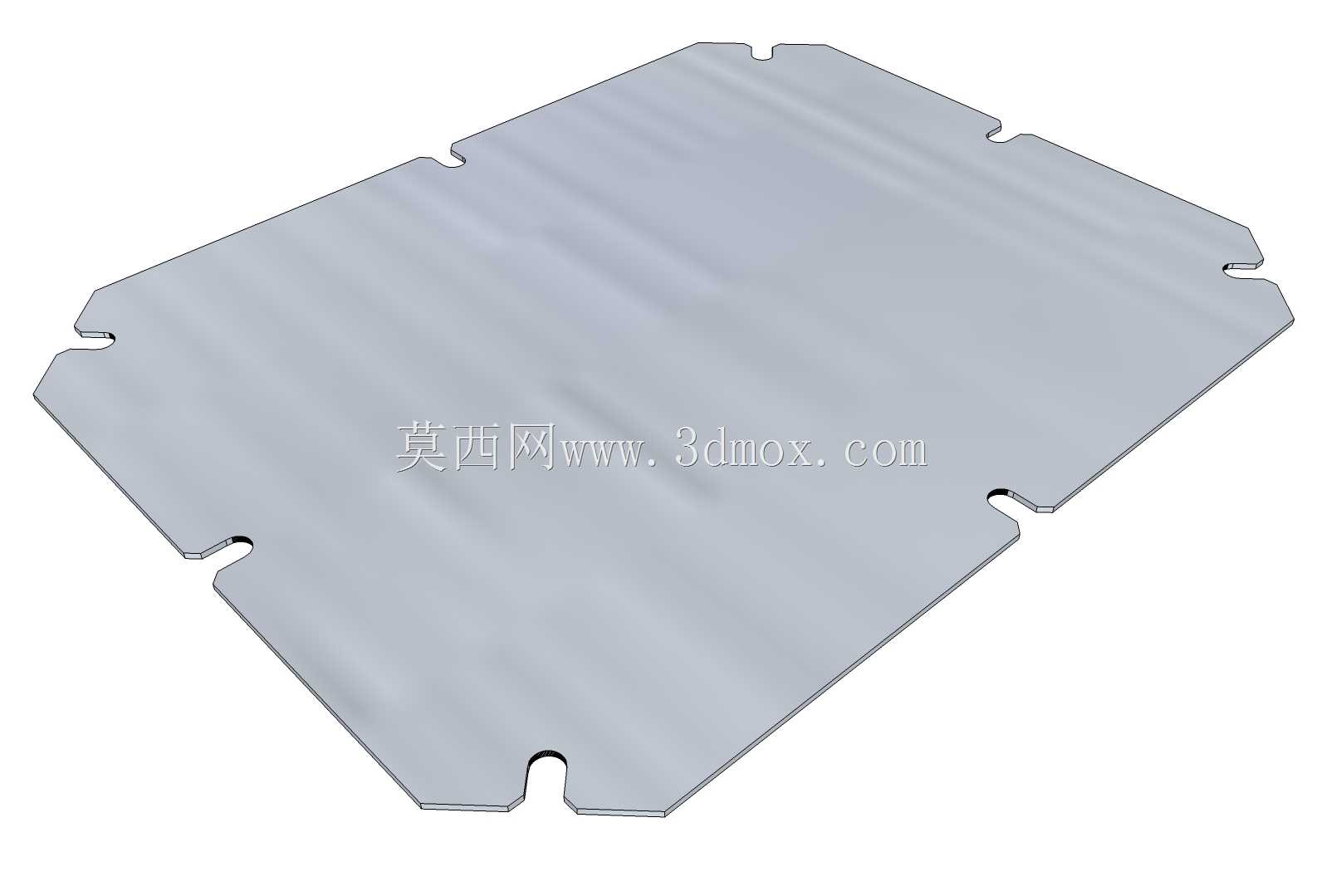

施耐德萨雷尔系列电气箱金属安装板

　　在低压配电柜体的内部装配环节，安装板是承载电气元件、规整走线布局的核心基础构件，其结构精度、安装适配性直接决定了箱内元件排布的合理性与后期运维的便捷性。这款适配SAREL thalassa系列ABS电气箱的金属安装板，是针对特定型号箱体开发的专用承载构件，目前SAREL品牌已纳入施耐德电气旗下，相关产品广泛应用于户外小型配电、现场控制回路、分布式IO站点等场景中。

　　从实际应用场景来看，这类ABS材质的户外电气箱多部署在厂区户外设备旁、楼宇外立面配电点、小型户外泵站配套电控点位，箱体本身具备基础的户外防护能力，而内部的金属安装板则承担了所有电气元件的固定承载功能——无论是微型断路器、接线端子排、小型继电器模组还是现场信号转换模块，都需要通过螺丝固定在这块安装板上，再完成箱内走线与外部线缆的引入接出。不同于通用型安装板需要现场裁切打孔的繁琐，这款专用安装板在出厂阶段就完成了所有安装适配结构的加工，现场装配时无需二次加工，直接卡入箱体内部的安装卡槽即可完成固定，大幅缩减现场装配的工时，也避免了现场加工带来的涂层破损、尺寸偏差等问题。

　　从产品功能特性来看，这款安装板采用金属板材加工成型，具备足够的结构强度，能够承载常规箱内电气元件的总重量，不会因为元件排布后的长期承重出现变形凹陷。板材边缘做了钝化处理，没有尖锐毛刺，装配过程中不会划伤施工人员的手部，也不会割破线缆绝缘层。安装板上的定位缺口完全匹配对应型号箱体的内部卡位结构，装配后不会出现窜动、移位的问题，即便是在有轻微振动的设备旁部署，也能保证内部元件的安装稳定性。

　　在设计思路上，这款安装板完全围绕对应箱体的内部净空尺寸做匹配开发，没有冗余的结构设计。板体四周的缺口结构，一方面是适配箱体内部的凸台卡位，实现免螺丝快速固定，另一方面也预留了箱体内部走线的侧边空间，方便线缆从安装板与箱壁之间的空隙穿行，优化箱内走线的弯曲半径，避免线缆过度弯折导致的线芯损伤。板体整体为平板式结构，没有额外的冲压凸起或沉台结构，最大化利用箱内的有效安装面积，让设计人员在排布元件时有更充裕的布局空间，可以根据实际回路的数量、元件的尺寸灵活调整安装位置，不会被板体上的预压结构限制排布方案。

　　从尺寸与安装边界来看，这款安装板的实际外形尺寸为215x168mm，适配的是外形尺寸241x192mm、内部尺寸225x175mm的特定型号ABS电气箱，对应箱体的参考型号为NSYTBS241912HT，安装板本身的零件编号为NSYAMPM2419TB。在做元件排布设计时，需要注意安装板边缘与箱体内壁的间隙尺寸，元件的安装位置不能超出安装板的有效承载区域，同时要预留出接线端子的接线操作空间、断路器操作手柄的活动空间，以及线缆走线的弯折空间。由于安装板是金属材质，在固定带绝缘外壳的电气元件时，不需要额外做绝缘衬垫处理，如果是安装带金属外壳的元件，需要根据配电系统的接地要求，做好安装板与箱体接地端子之间的等电位连接，保证整体防护的可靠性。

　　在实际选型应用中，需要严格匹配箱体的型号参数，不能将这款安装板用于其他尺寸的箱体，否则会出现无法卡入固定、间隙过大导致安装不稳的问题。对于现场有特殊元件安装需求的场景，也可以在这块安装板上按需二次打孔，但需要注意打孔后做好孔位的防锈处理，避免长期使用过程中孔位出现锈蚀，影响元件固定的牢固度。同时在排布元件时，要注意重量分布的均衡性，避免重量较大的元件集中在安装板的某一侧，导致长期使用后安装板出现轻微变形，影响与箱体卡位的配合精度。
