直显式起重吊重计量电子秤结构

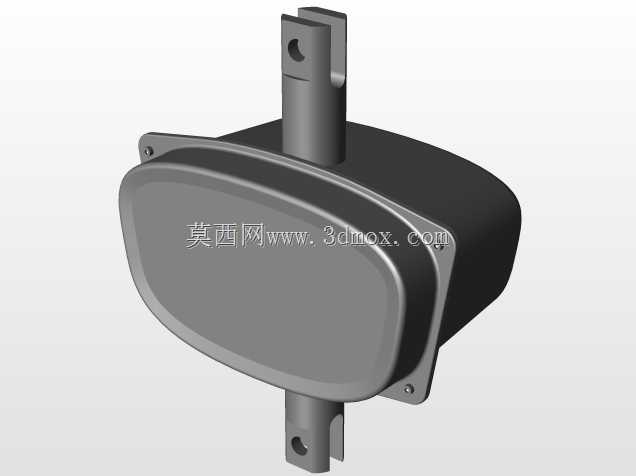

　　在车间桥式起重机、港口门座吊、工地塔式起重机的日常作业场景里，吊重载荷的实时计量一直是规避超载风险、核算物料转运重量的核心环节，这款直显式起重秤就是直接集成在吊重传力路径上的计量部件，不需要额外外接冗长的传感线路，作业人员在地面就能直接读取当前吊重数值，适配绝大多数需要实时掌握吊重的起重作业工况。从结构传力逻辑来看，这款秤体采用上下贯通的吊轴安装结构，上端吊轴直接对接起重机吊钩组的上架连接位，下端吊轴连接起重吊钩或者吊具横梁，整个称重过程中载荷完全沿上下吊轴的轴线传递，不会产生偏载力矩影响计量精度，这种同轴传力的设计思路，本质是把称重传感器完全内置在上下吊轴之间的密封壳体内，避免外露传感元件在起重作业的磕碰、扬尘、

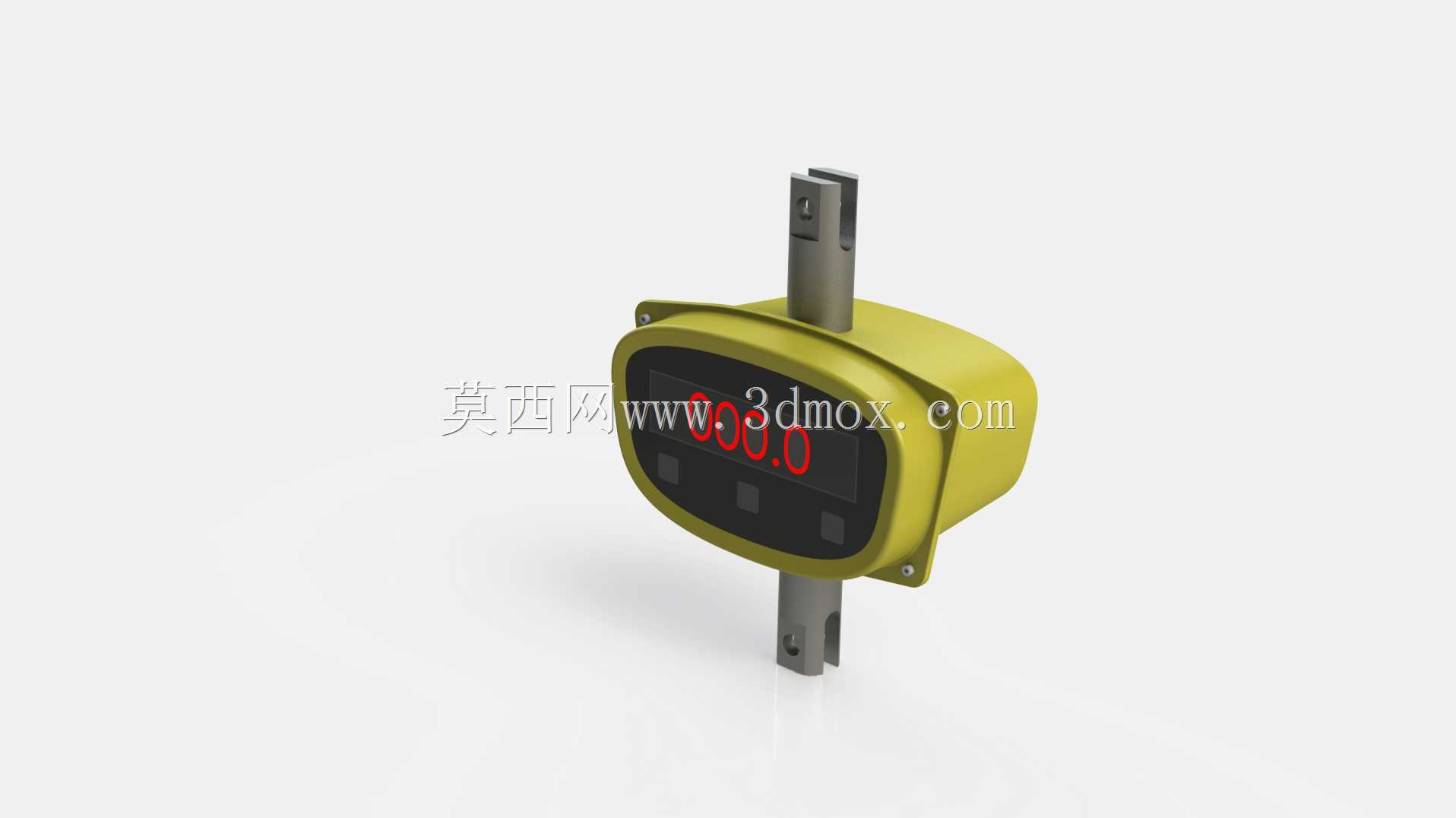

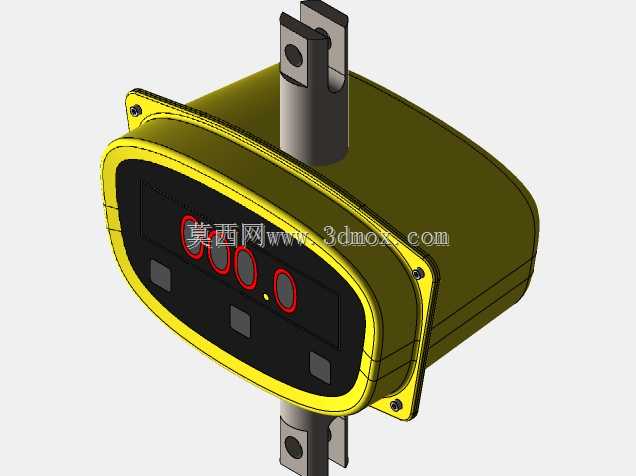

　　雨水环境下出现损坏。外壳采用圆角矩形的压铸壳体结构，边角做了大圆弧过渡，没有突出的尖锐结构，能减少吊重作业过程中吊索剐蹭壳体的概率，壳体四周预留的安装沉孔是用来固定前后端密封盖板的，装配完成后整个壳体的防护等级可以满足户外露天作业的基本要求，不需要额外加装防雨外罩。正面的数显窗口做了内凹设计，显示面板比壳体外表面低3毫米左右，即使作业过程中有小物件碰撞到秤体正面，也不会直接砸到数码管显示面，红色高亮度数码管的选型是专门针对车间强光、户外日照的作业环境，10米范围内的作业人员不需要凑近就能清晰读取数值，窗口下方的三个操作按键采用软胶密封材质，直接和壳体注塑成一体，没有装配缝隙，能避免粉尘、水汽从按键缝隙进入壳体内部损坏电路。

　　做三维建模的时候，首先要锁定上下吊轴的同轴度公差，整个传力路径的轴线偏差不能超过0.1毫米，否则实际使用中会产生侧向分力，长期偏载会导致内部传感器零点漂移；其次要注意壳体和内部称重模块的安装间隙，壳体内部要预留足够的空间放置信号处理电路板、供电模块，同时要保证上下吊轴和壳体之间的密封件安装槽尺寸准确，避免装配后出现密封失效的问题。安装边界方面，上下吊轴的直径尺寸要匹配对应吨位起重机吊钩组的连接孔尺寸，吊轴伸出壳体的长度要满足连接销轴的装配空间，不能出现吊轴插入连接耳板后销轴无法穿装的问题；秤体整体的横向宽度要控制在吊具横梁的宽度范围内，避免吊重起升过程中秤体和周围的钢结构、吊索发生干涉。实际作业过程中，

　　这款起重秤不需要额外的外接显示终端，吊重数值直接在秤体正面实时显示，既可以用来做超载预警，当吊重超过额定载荷时数值闪烁提醒作业人员，也可以直接用来统计单批次物料的转运重量，不需要再把物料卸到地面地磅上重复称重，能大幅提升起重作业的流转效率。建模时的简化处理逻辑是，对于内部的电路板、传感芯片这类不影响整体安装尺寸的细小电子元件，只需要预留出对应的安装腔体空间即可，不需要还原每一个细小的电子元器件，重点还原外部的安装接口、壳体外形、操作按键和显示窗口的位置尺寸，保证模型导入到起重设备整体装配场景中时，能直接匹配安装位，不会出现装配干涉的问题。上下吊轴的端部做了倒角处理，方便现场安装时快速对准连接耳板的孔位，吊轴上的销轴孔位置要严格按照起重吊具的设计规范设置，保证销轴穿装后吊轴不会出现轴向窜动。壳体表面的喷塑层是为了提升户外使用的防锈能力，建模时不需要还原涂层厚度，只需要在外观表现上体现壳体的均匀质感即可，重点要保证各个安装孔的位置度准确，因为现场安装时这些孔位直接对应密封盖板的固定螺丝，一旦孔位偏差超过0.5毫米，盖板就无法正常装配，会直接影响壳体的密封性能。
