厂房双层作业平台配单轨物料提升装置

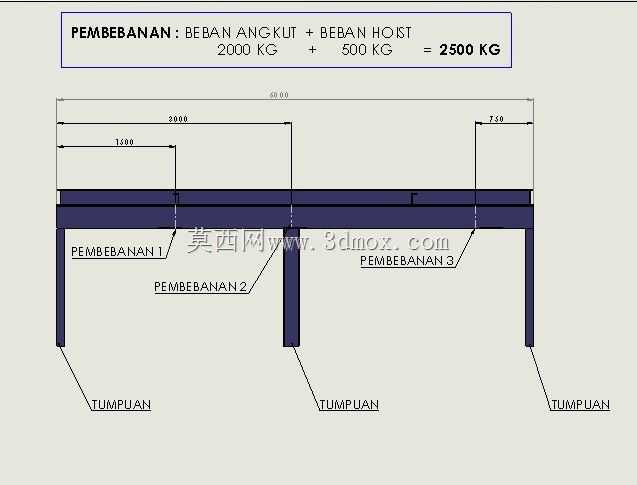

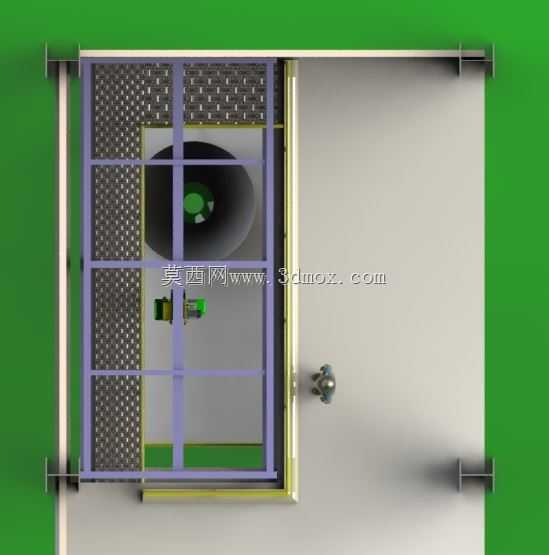

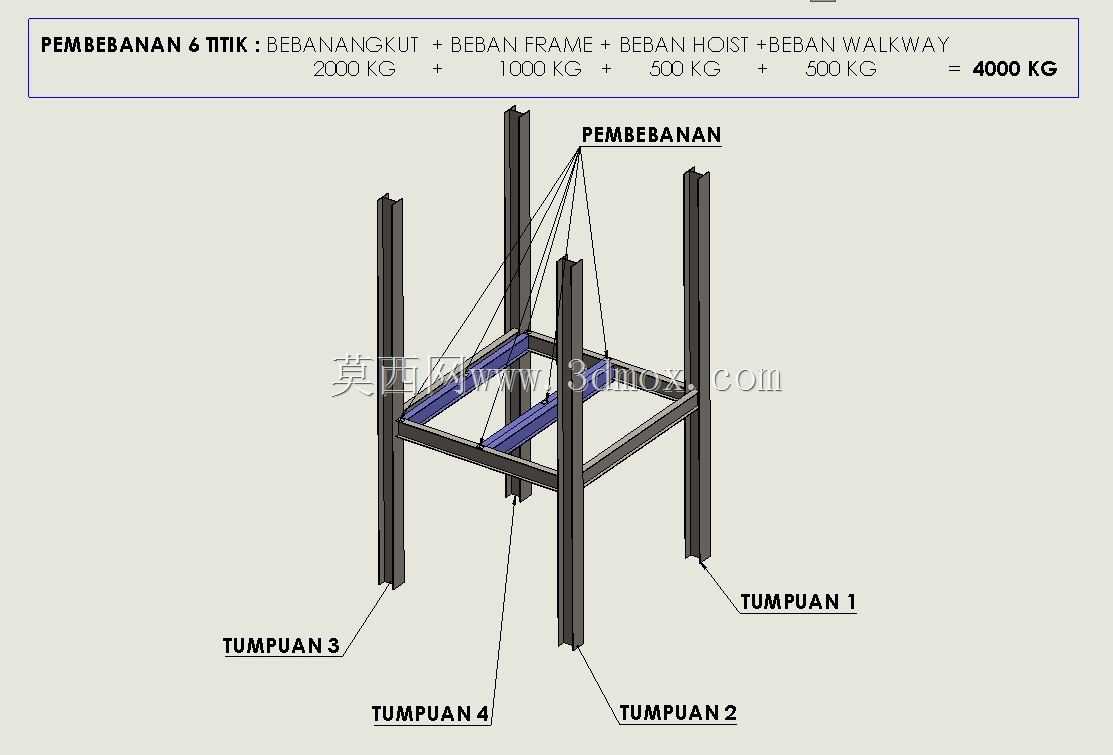

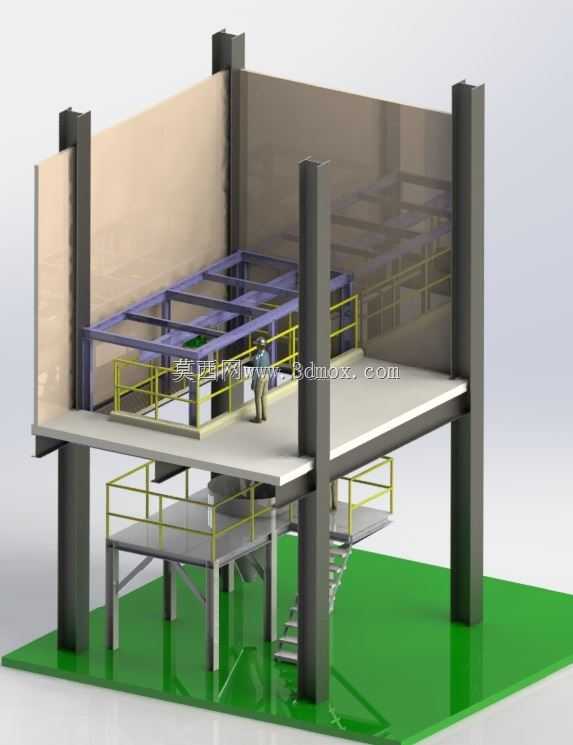

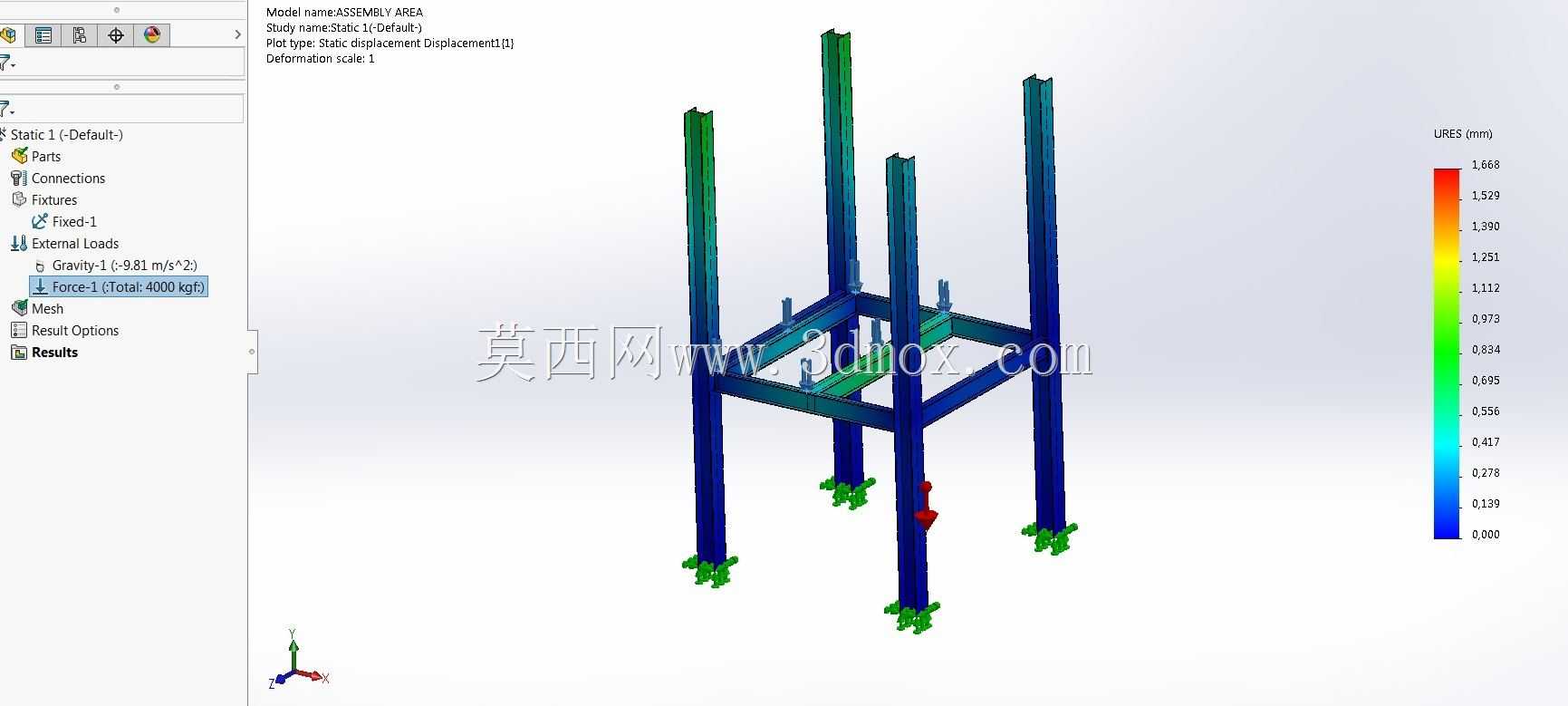

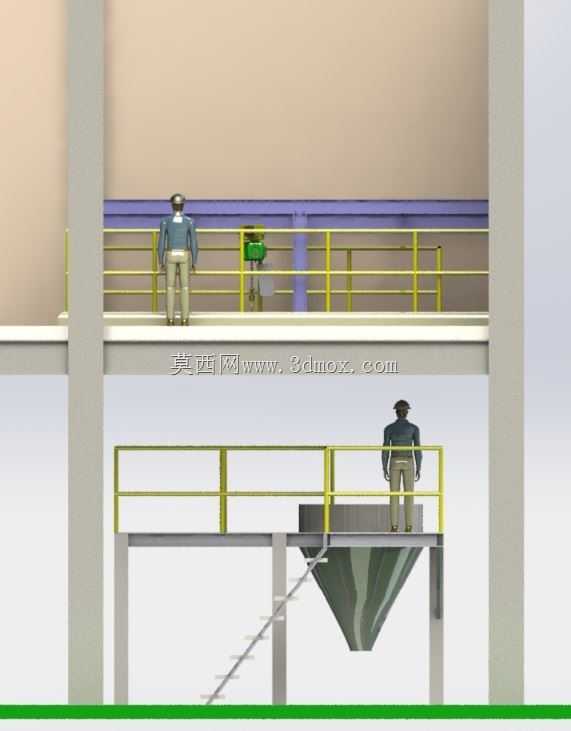

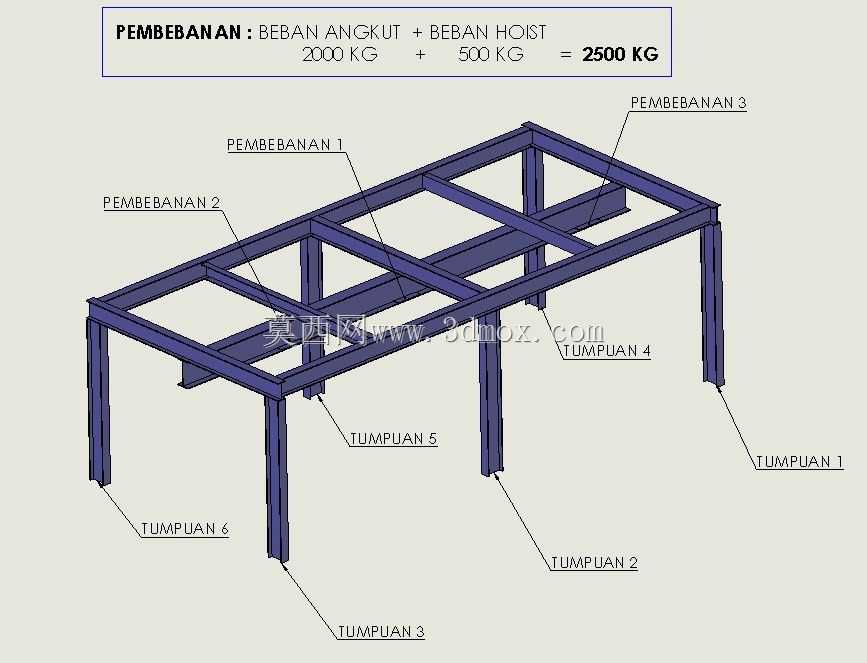

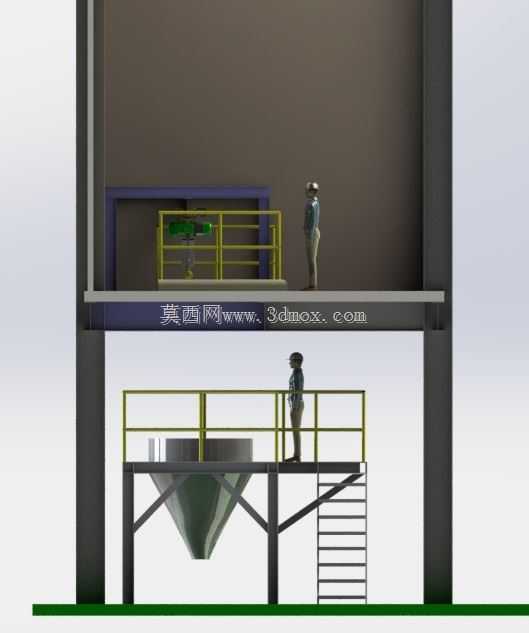

　　这套三维结构对应的实体设备，主要面向多层厂房内部的散料、工装件、小型加工件垂直转运场景，尤其适配层高在4.5米到6米之间的钢结构生产车间，解决传统叉车无法覆盖楼层间物料转运、人工搬运效率低且安全风险高的实际痛点。从结构布局来看，整套装置依托厂房原有钢柱做受力依托，不需要额外浇筑独立设备基础，仅需在对应楼层的钢梁位置做连接抱箍固定，安装边界可适配柱距6米到8米的常规厂房开间，不会额外占用车间地面的通行与生产作业空间。下层平台距离地面高度设置为2.2米，刚好满足地面层人员通行、小型周转车临时停靠的高度需求，平台面采用5mm厚花纹钢板铺设，边缘设置1.2米高的黄黑配色安全护栏，护栏横杆间距控制在350mm，避免作业人员意外跌落，

　　同时配套设置倾角45度的工业踏步楼梯，踏步采用防滑格栅板，宽度800mm，可满足单人携带轻便工具上下通行的需求。上层作业平台与厂房二层地面齐平，平台边缘同样设置标准化安全防护栏，单轨提升轨道沿平台纵深方向布置，轨道采用加厚H型钢加工，运行行程覆盖整个平台作业面，可实现物料在平台范围内的水平移位，配合垂直提升的电动葫芦组件，最大可承载500kg的物料重量，完全满足常规机加工车间的零件、工装、包装物料的转运需求。设计阶段优先考虑了结构受力的合理性，所有平台承重梁均采用H型钢焊接成型，连接节点采用高强度螺栓配焊接补强的方式，既保证现场安装的便捷性，又能避免长期承重出现结构变形；单轨轨道的安装水平度公差控制在千分之一以内，

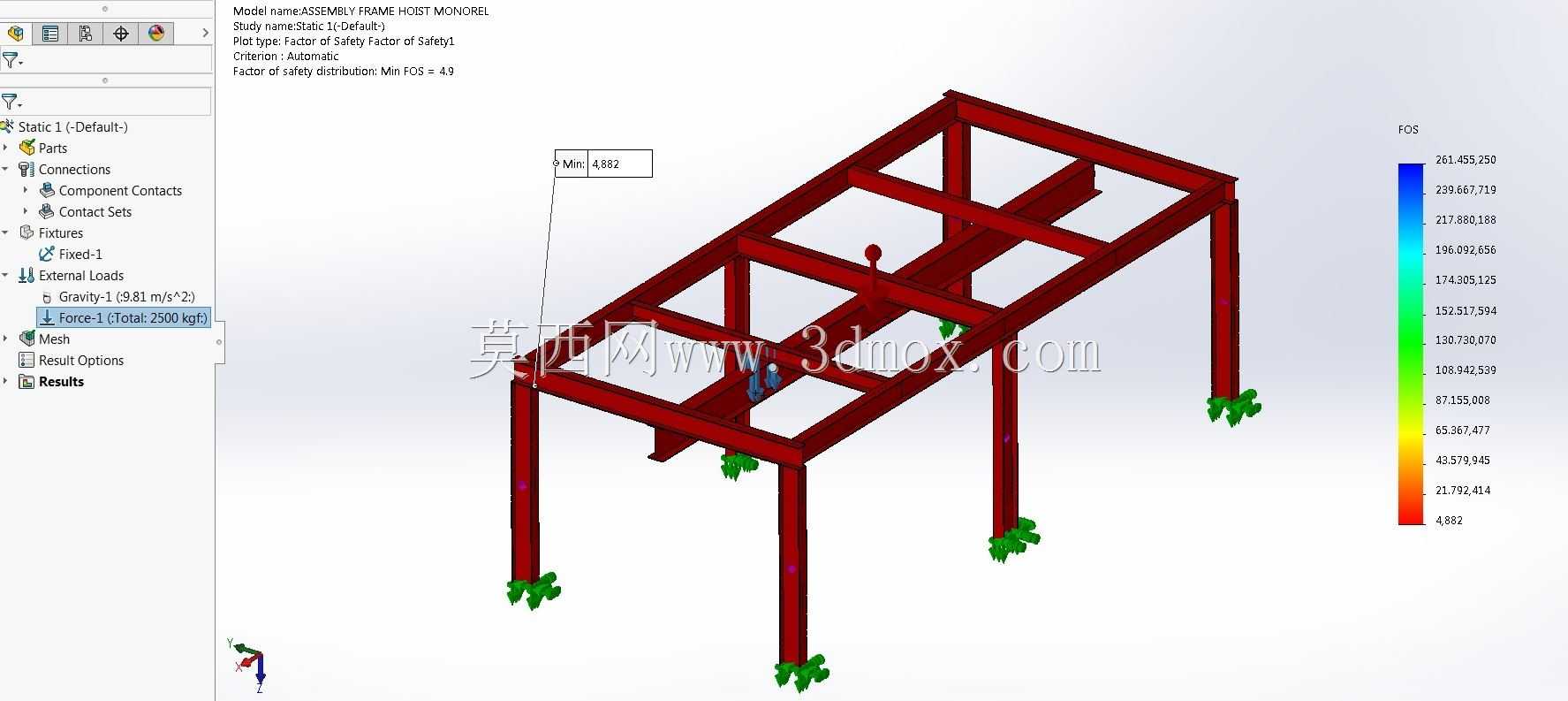

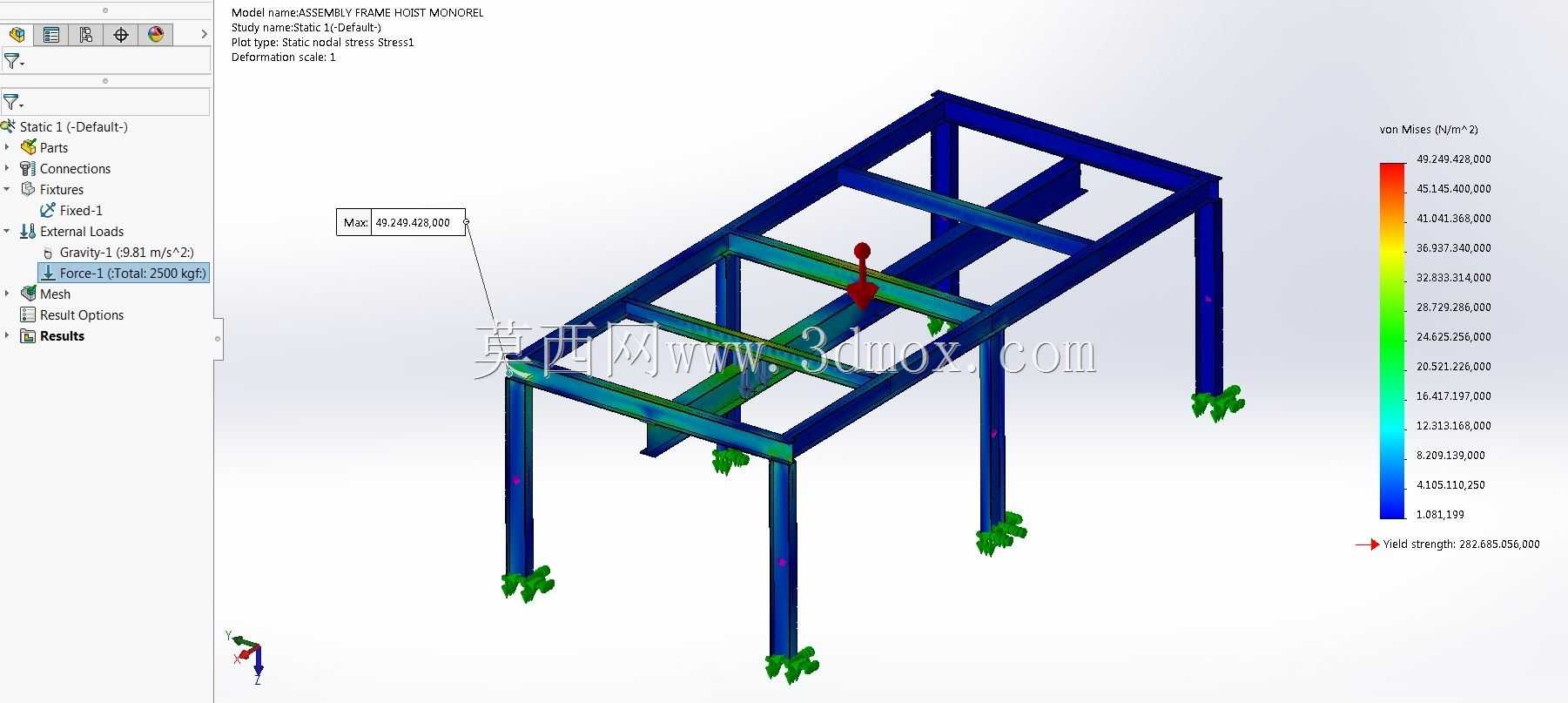

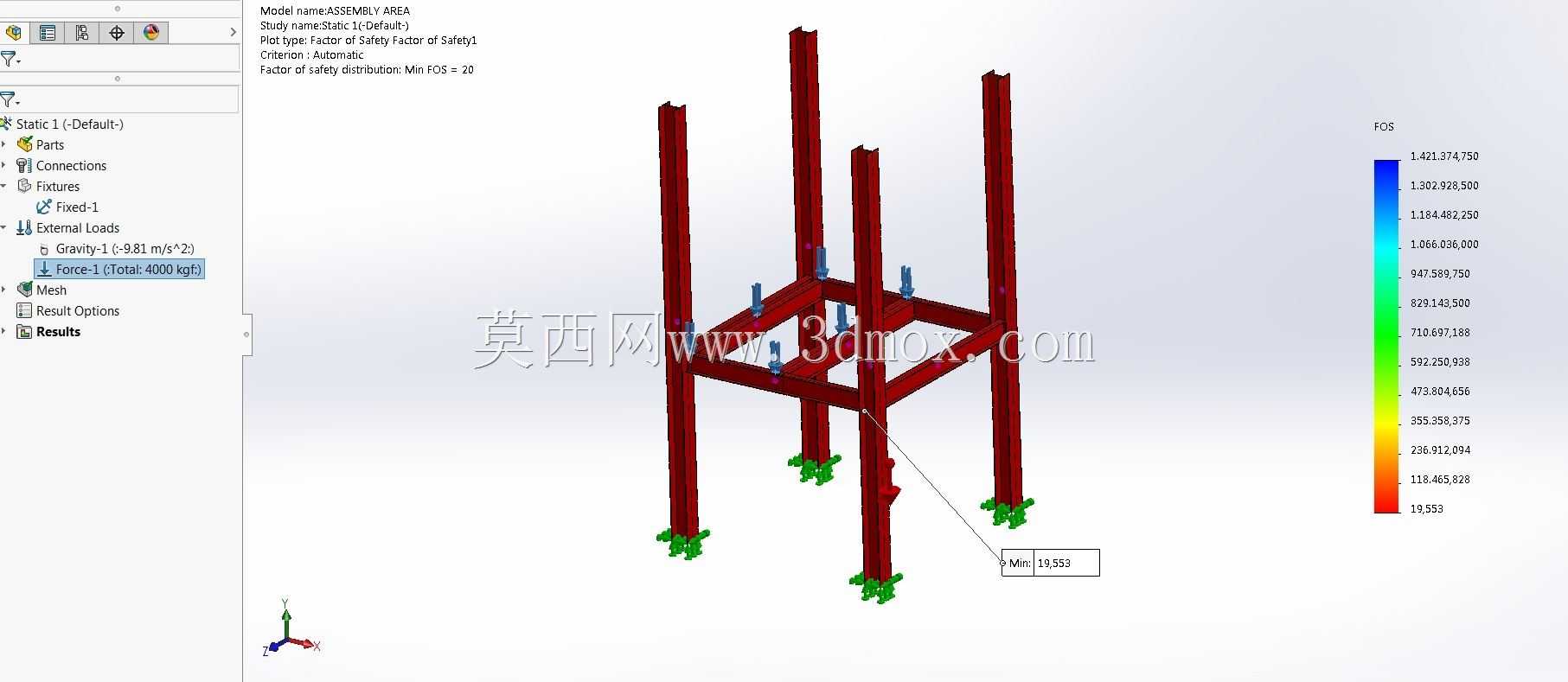

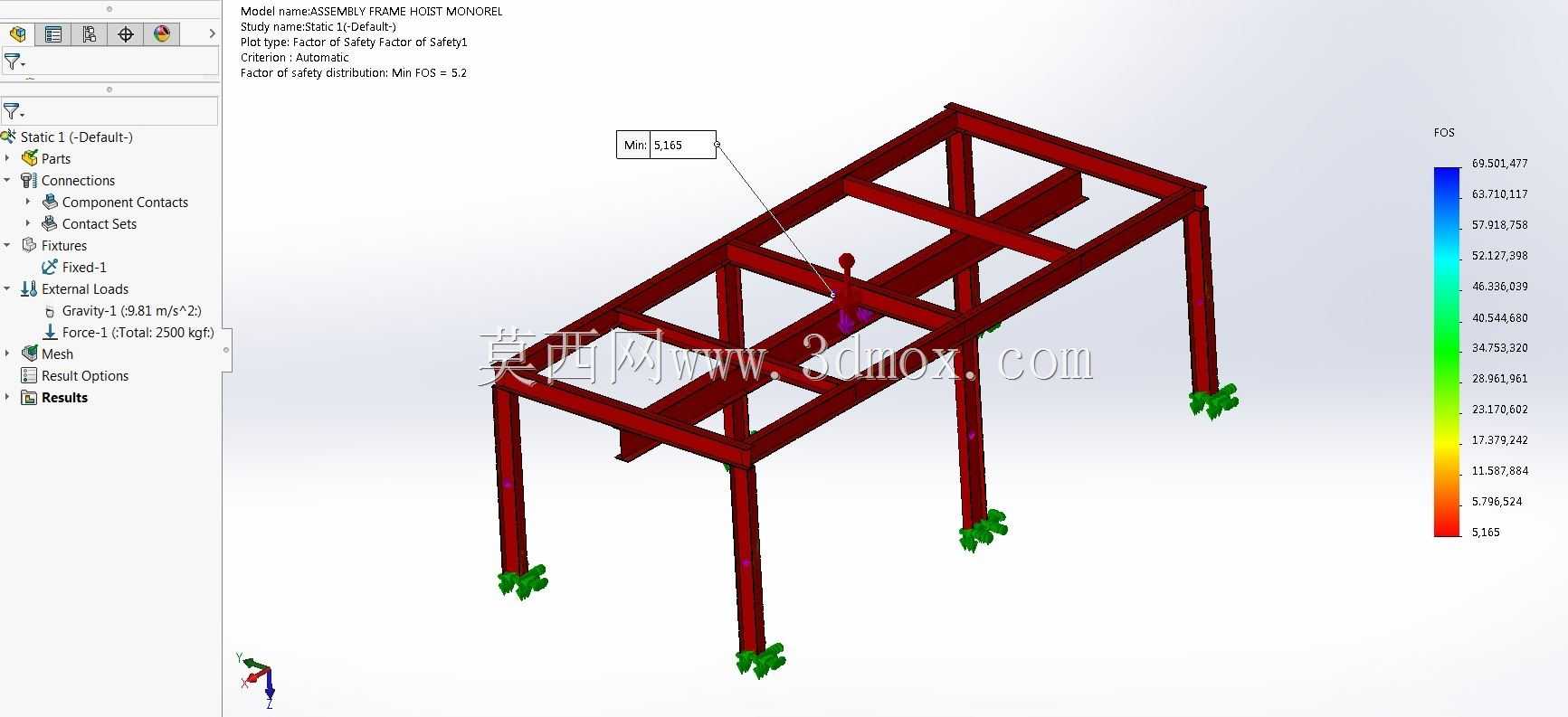

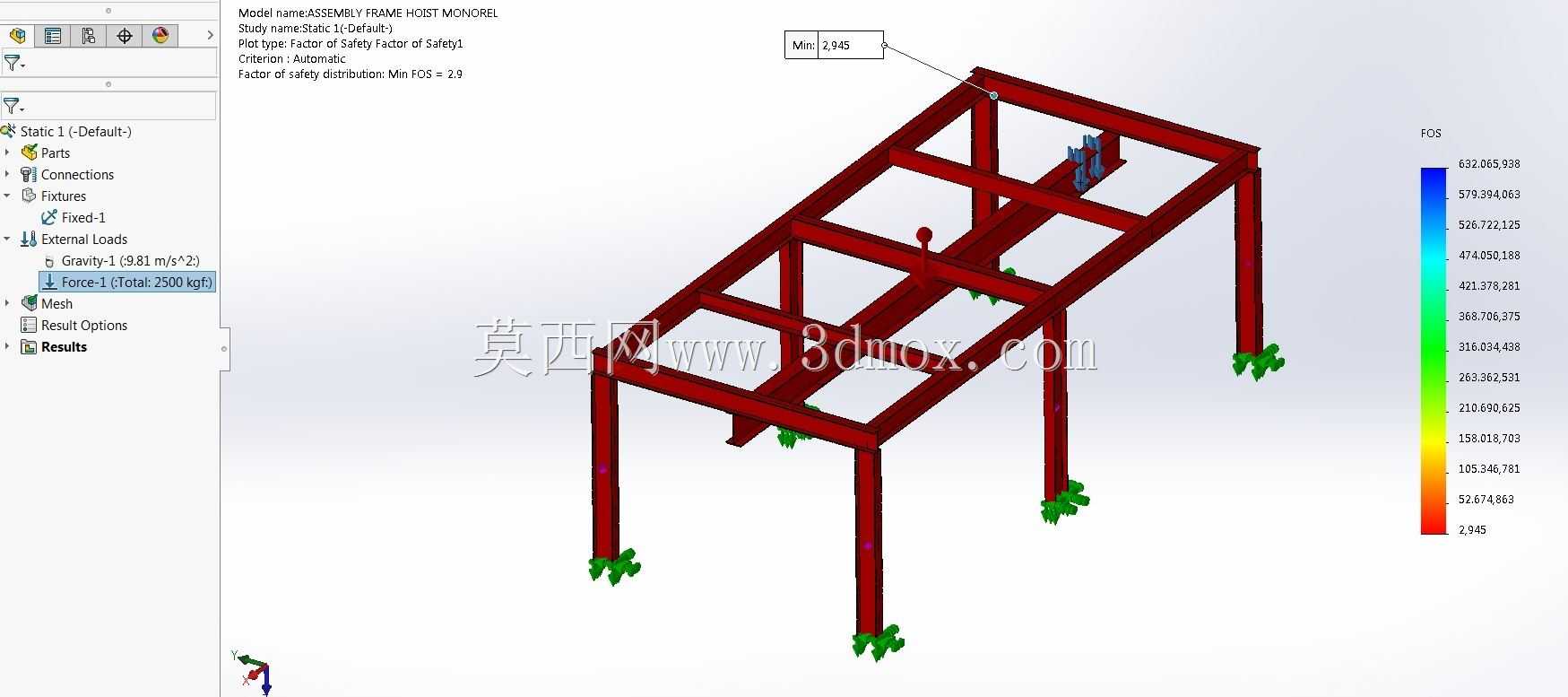

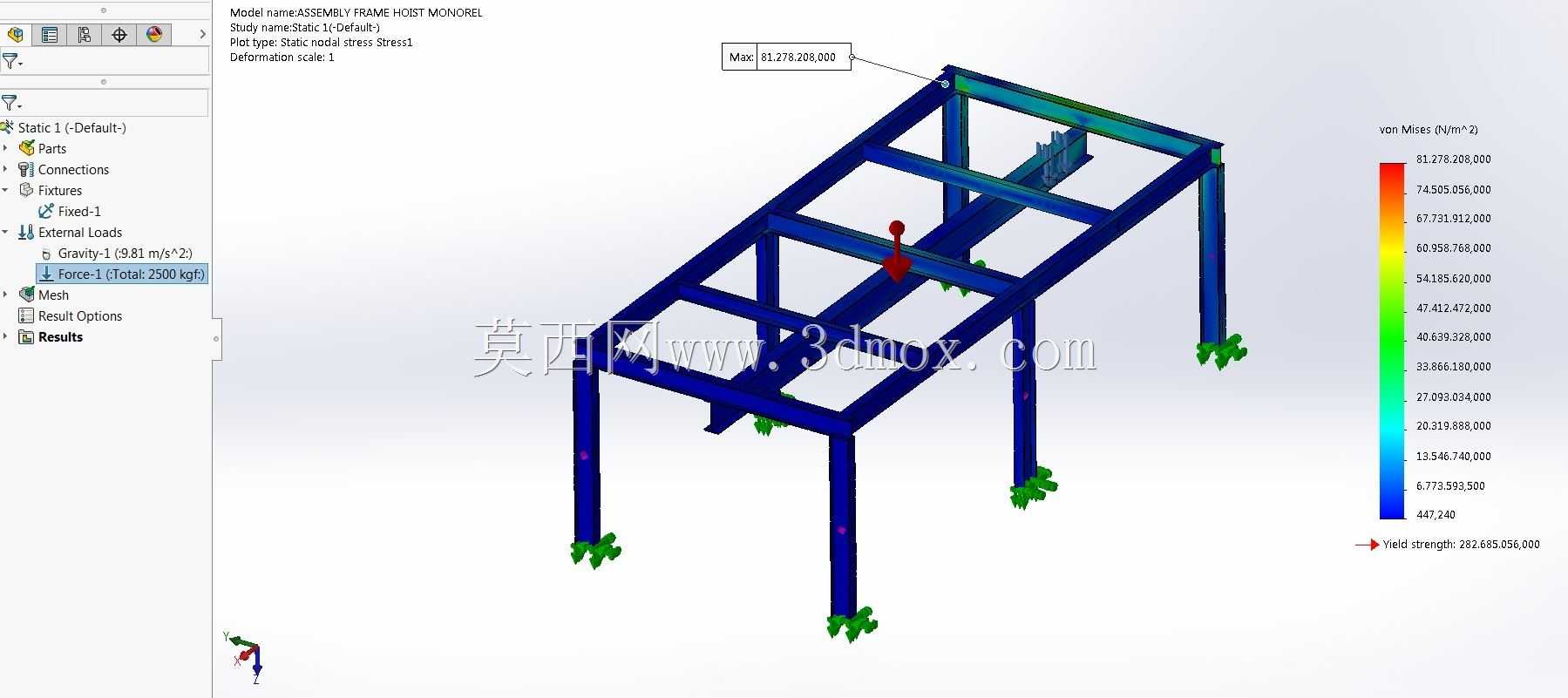

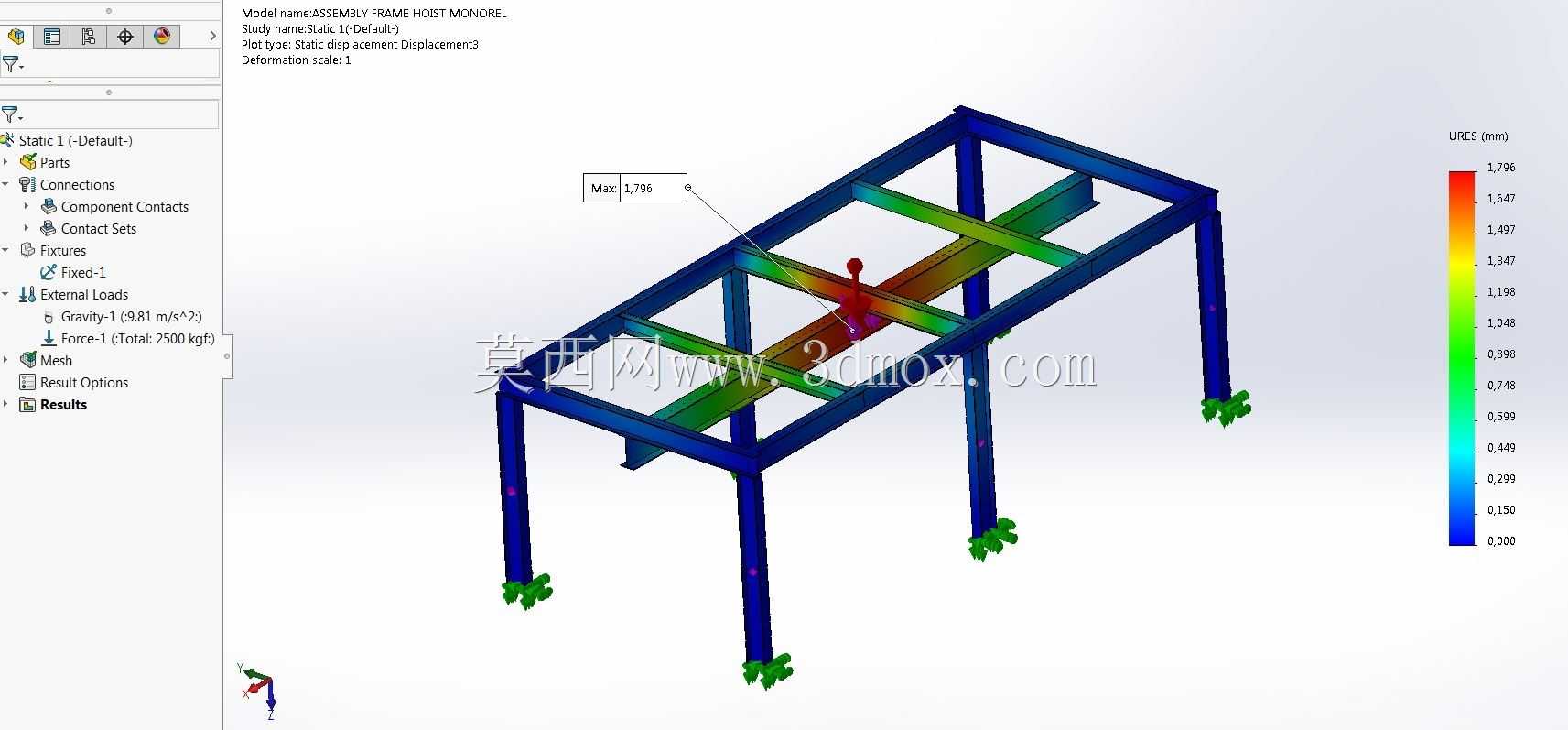

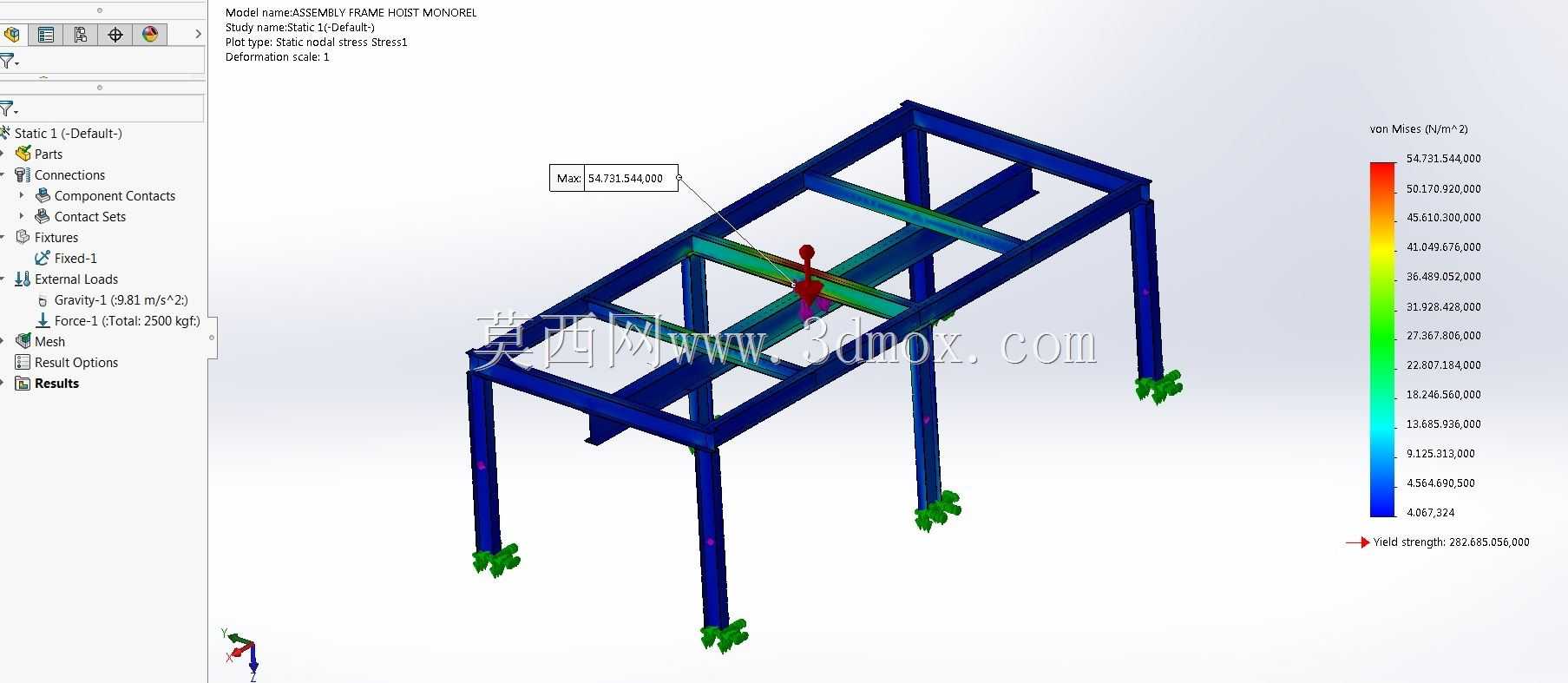

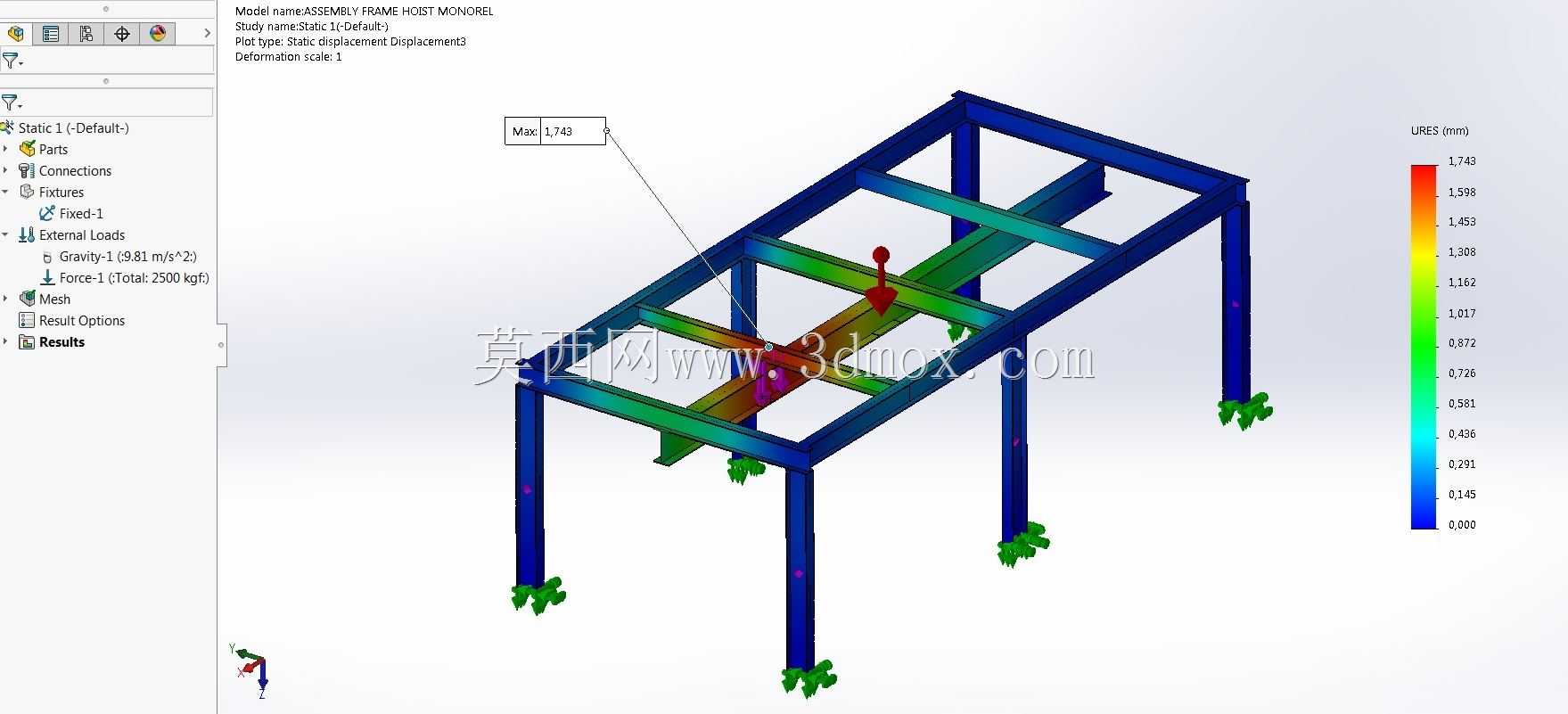

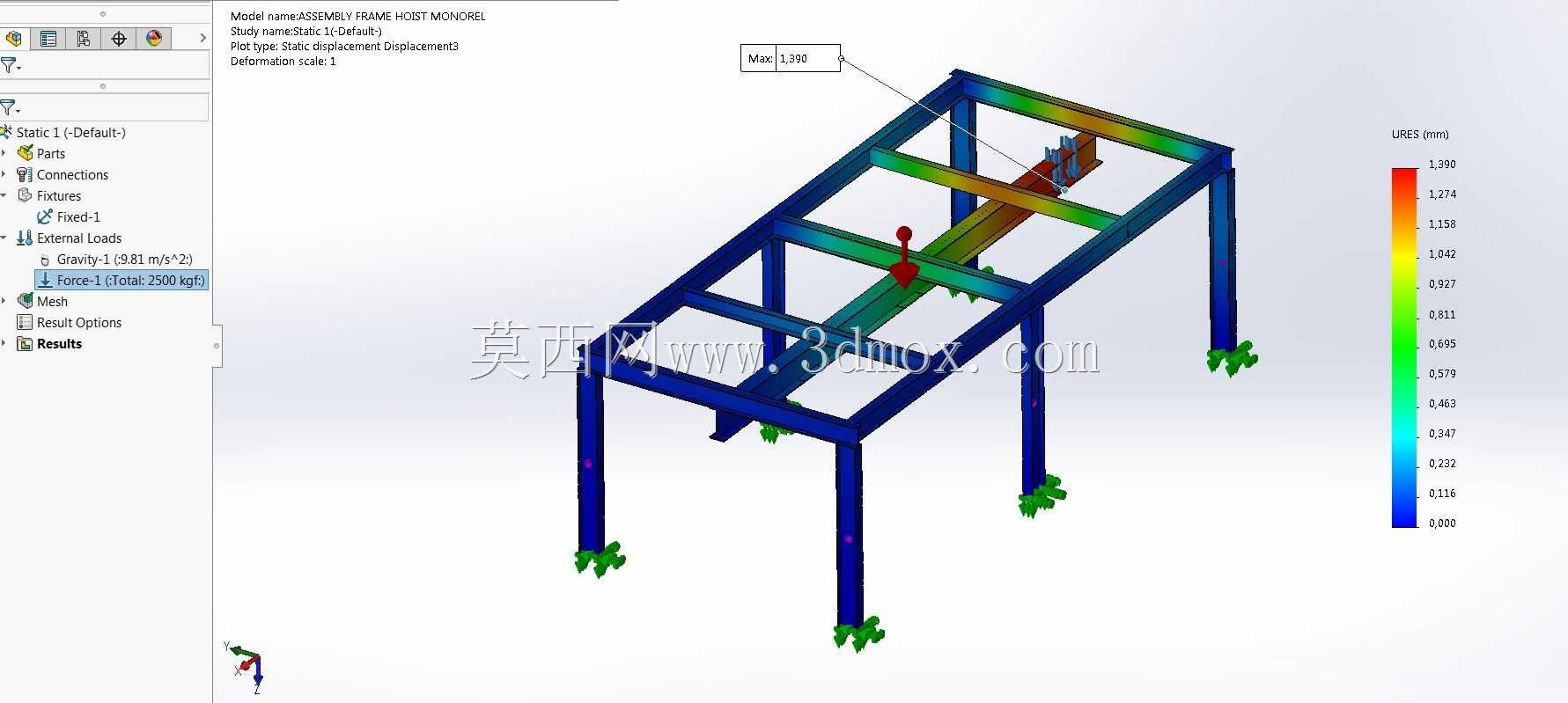

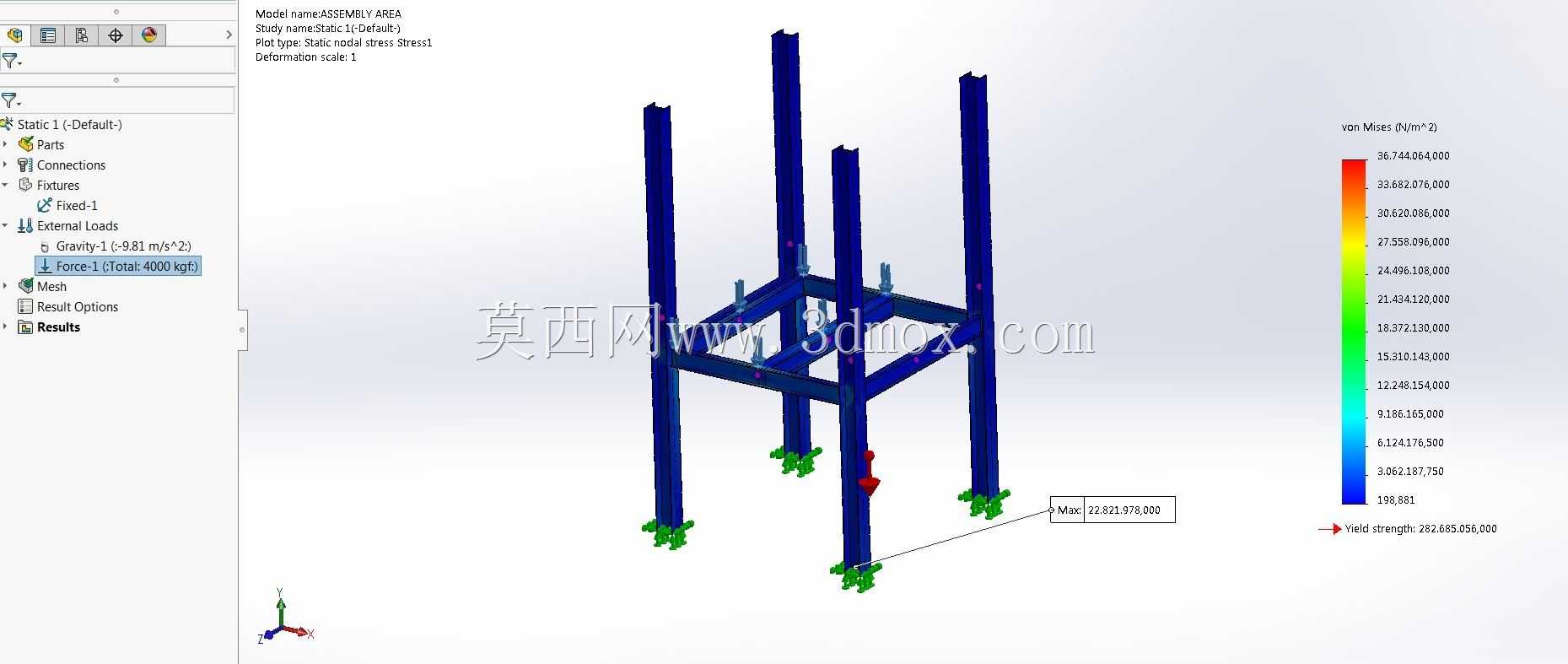

　　保证葫芦运行过程无卡滞、无异常晃动。在作业安全设计上，提升区域设置了可开合的防护门，只有当防护门完全闭合时，提升机构才能启动运行，避免人员误入提升通道发生碰撞事故；平台护栏的踢脚板高度设置为100mm，防止平台上的工具、小零件意外掉落砸伤地面人员。从实际使用场景来看，这套装置可直接对接二层生产线的物料出入口，地面层将待转运的物料码放在专用料框内，通过单轨葫芦提升至二层平台后，可沿轨道直接将料框输送到生产线旁的上料位置，不需要二次人工搬运，相比传统的人工楼梯转运，效率可提升4倍以上，同时大幅降低作业人员的劳动强度。结构建模过程中，所有钢构件的规格选型都经过受力验算，平台的均布活荷载取值为2.0kN/㎡，完全满足常规生产作业的承重要求，

　　单轨轨道的挠度控制在跨度的1/750以内，保证重载运行时的结构稳定性。安装过程中，仅需在现场完成构件的螺栓拼接与轨道调平，不需要大面积动火作业，适配现有厂房的改造升级需求，不会对车间正常生产造成过长时间的影响。另外，整套结构的立柱与厂房原有钢柱的连接采用可拆卸式抱箍结构，后期如果车间布局调整，可整套拆卸移位重复利用，不会对原有厂房结构造成永久性破坏。平台面的花纹钢板做了防滑防锈处理，可适应车间内少量切削液、油污滴落的使用环境，长期使用不会出现锈蚀打滑的问题；楼梯踏步的格栅板可自动漏除表面积水、积屑，保证上下通行的安全性。单轨提升机构的运行速度设置为8m/min的水平运行速度、4m/min的垂直提升速度，速度平缓可控，避免物料转运过程中出现大幅晃动，适配精密加工零件的平稳转运需求。
