十字轴式万向接头结构三维建模作品

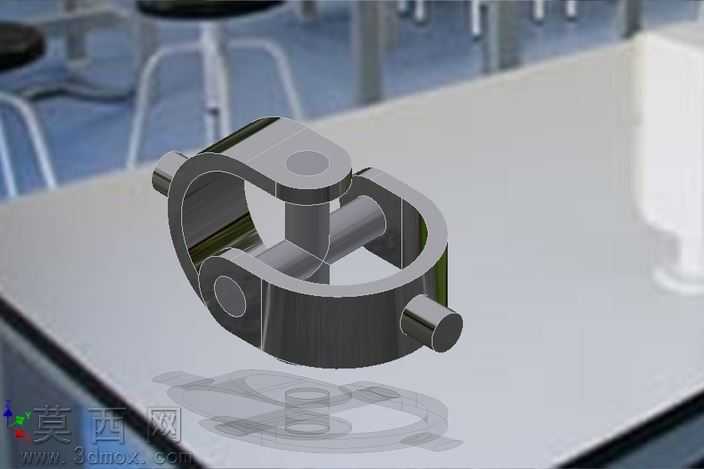

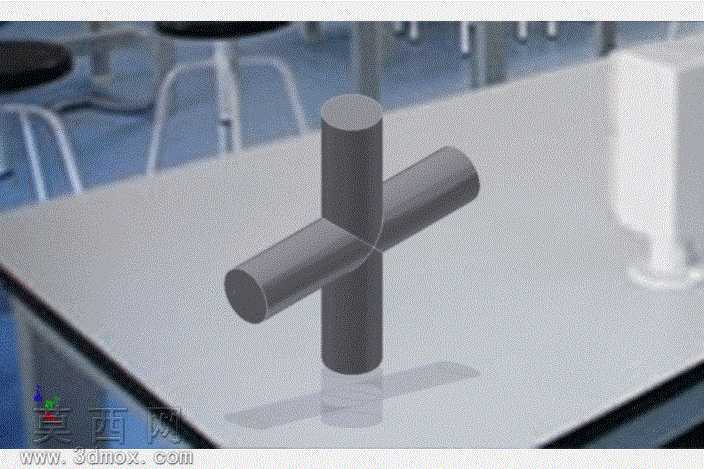

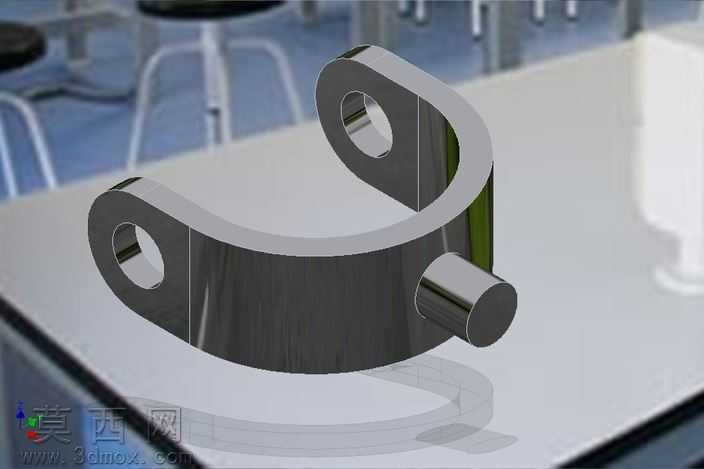

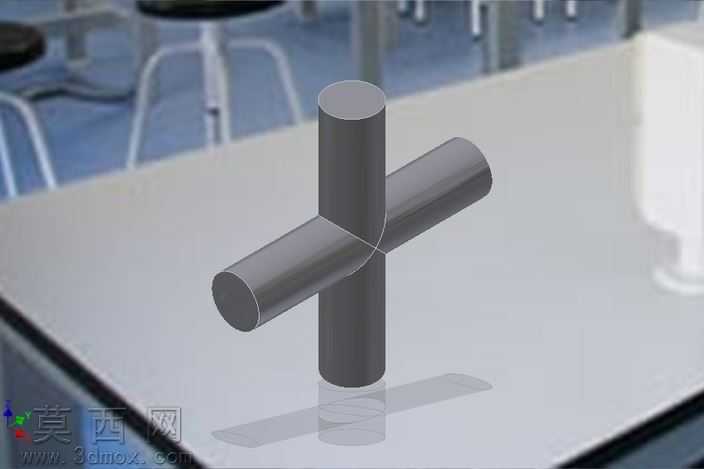

本次万向接头三维建模以十字轴式万向传动基础结构为核心设计原型，建模过程中首先梳理万向接头的核心传动逻辑：依靠垂直交叉的十字轴结构实现两根轴线不重合传动轴之间的动力传递，可在轴间夹角存在动态变化的工况下持续稳定回转，是通用机械传动系统中补偿轴间角度偏移的核心连接零件。建模阶段首先完成基准坐标系搭建，以十字轴的中心交点作为全局坐标原点，分别绘制水平、垂直两个正交方向的圆柱轴段草图，通过拉伸凸台命令生成十字轴主体结构，建模过程中严格控制两个轴段的圆柱直径、轴段长度参数保持一致，保证十字轴四个轴端的同轴度、垂直度公差符合机械设计规范，同时对轴段的相交衔接位置做平滑过渡处理，避免应力集中问题影响零件结构强度。完成十字轴主体建模后，对轴端的连接配合结构做细节优化，保证后续与外接轴套、传动部件的装配契合度。材质与渲染环节，针对万向接头的金属零件属性，为模型赋予哑光合金钢材质，调整材质的金属度、粗糙度参数还原工业金属零件的真实质感，同时添加环境反射效果让模型表面呈现自然的光影层次，渲染场景采用简洁的工业工作台背景，通过柔和的顶光、侧光组合打光，清晰展现十字轴的正交结构特征与柱面轮廓细节，避免多余光影干扰结构展示。结构设计上充分还原万向接头的功能特性，垂直交叉的轴体结构可实现两个方向的角度摆动，能够适配传动过程中轴间夹角的动态变化，建模过程中对轴体的壁厚、过渡圆角参数做了合理优化，既保证零件的结构强度满足传动载荷要求，也避免了不必要的材料冗余。整个建模过程严格遵循机械零件设计的尺寸规范，所有结构特征均基于实际万向接头的工作原理设计，无冗余结构与不合理参数，模型可直接用于机械结构原理演示、传动系统装配模拟、五金零件设计参考等场景，完整展现了十字轴式万向接头的核心结构特征与传动逻辑。
