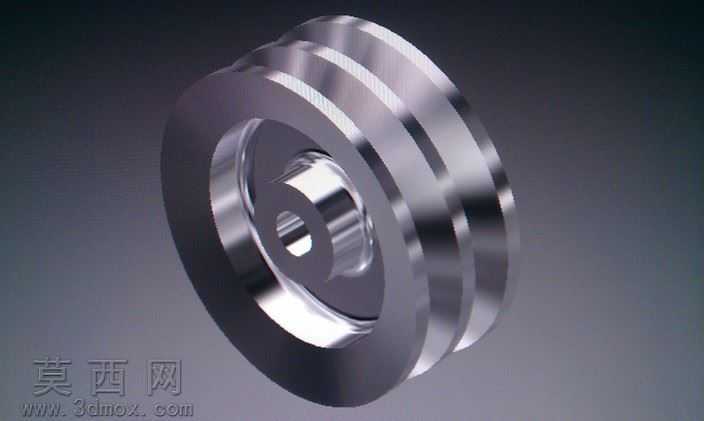

双槽金属传动滑轮三维结构设计

该滑轮作品采用三维参数化建模方式完成整体结构设计，建模过程中以回转体特征为核心构建逻辑，首先绘制滑轮的轴向截面轮廓草图，精准约束轮缘、轮槽、轮毂、中心安装孔的各段尺寸比例，通过回转特征一次性生成滑轮的基础实体结构，保证整体同轴度符合机械传动零件的精度要求。针对双轮槽的结构设计，建模时对槽壁的倾斜角度、槽底圆弧半径做了标准化参数设置，确保轮槽可适配对应规格的传动绳索或皮带，避免传动过程中出现滑脱、过度磨损的问题。轮毂部分做了加厚结构处理，中心安装孔旁设置有键槽特征，可实现滑轮与传动轴的周向固定，保证扭矩传递过程中的连接稳定性，轮辐部分采用等厚圆盘式结构，在保证整体结构强度的前提下尽可能降低零件自重，减少传动过程中的转动惯量。材质设计上选用金属钢材作为基础材质，渲染时对金属表面做了机加工质感处理，轮槽工作面呈现细腻的车削纹理，轮缘侧表面做了高光金属质感调整，还原真实金属机加工零件的表面光影效果，渲染过程中采用柔和的侧方主光源搭配环境补光，清晰展现出滑轮各部分的结构层次与金属材质的反光特性，突出零件的立体感与工业质感。设计过程中充分考虑滑轮的实际使用场景，各部分过渡位置均设置有工艺圆角，避免应力集中问题，同时兼顾了零件的加工工艺性，所有结构特征均符合常规机加工的生产要求，无难以实现的复杂异形结构，可直接用于后续的工程图导出、生产加工参考以及传动机构的虚拟装配仿真，能够适配各类中小型机械传动系统的导向、传力需求。
