带ABS防护外壳的电子电路组件结构设计

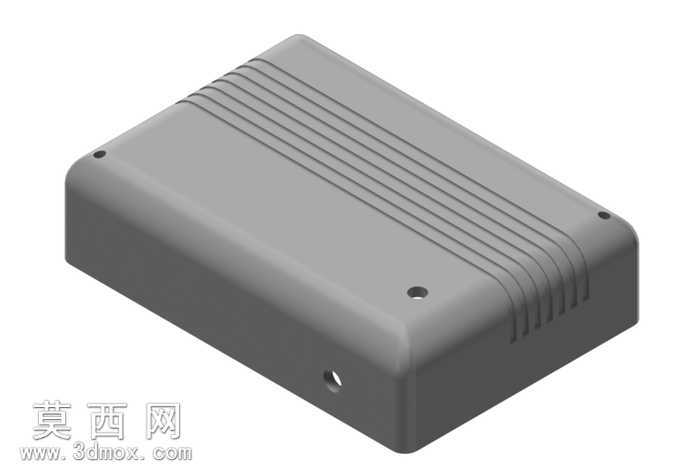

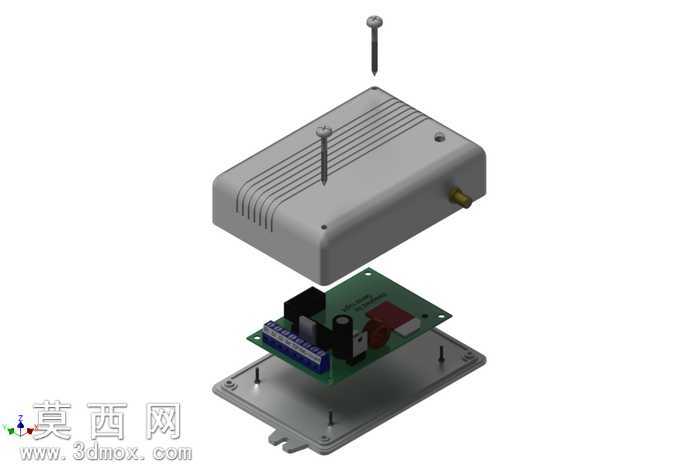

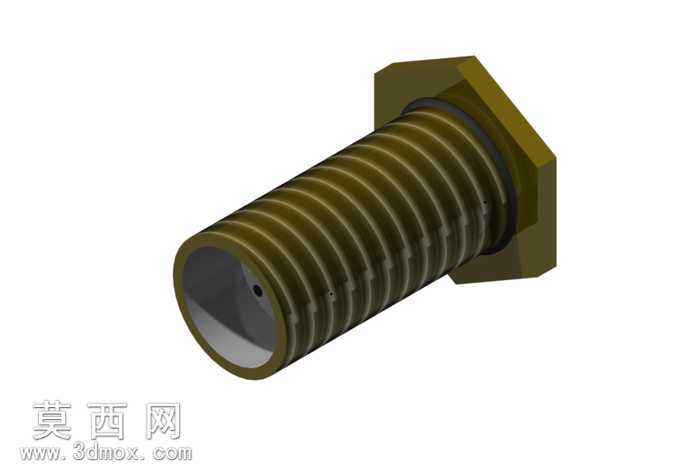

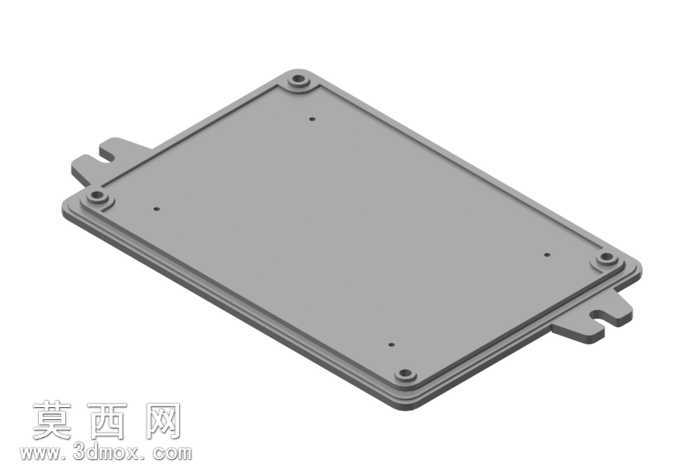

本作品为电子电路配套ABS防护外壳的三维结构设计，整体采用分层装配的结构逻辑，通过三维建模软件完成全参数化的零件构建与装配验证。建模过程中首先完成内部电路板的基准定位，依据电路板上的元器件排布高度、外接接口位置确定外壳内腔的预留空间，避免壳体与板载电容、接线端子、射频接头等元器件产生装配干涉。上下壳体的材质设定为ABS工程塑料，建模时还原了ABS材质哑光磨砂的表面质感，上壳表面设计有多条平行的散热加强筋，既可以提升壳体的结构刚性，避免日常使用中受挤压变形，也能增大壳体与空气的接触面积，辅助内部电路工作时的热量散出。上下壳体采用自攻螺丝完成紧固连接，建模时精准匹配了螺丝孔的孔径、沉头深度以及底座上的固定柱位置，保证螺丝装配后不会突出壳体表面，同时底座预留了对应的安装固定孔位，方便整个组件完成外部安装固定。设计过程中重点考量了防护外壳的密封适配性，上下壳的合模边缘做了错位止口结构，能够在不额外添加密封胶条的情况下减少灰尘、飞溅液体进入壳体内部的概率，侧面预留的射频接头开孔做了适配的让位槽，保证外接接头可以顺利插接同时不会出现过大的装配缝隙。渲染阶段采用等轴测爆炸视图的呈现方式，清晰展示了螺丝、上壳、电路板、底座四个部分的装配层级关系，每个零件的材质区分明确，金属螺丝的金属光泽、电路板的阻焊层质感、ABS壳体的塑料质感都做了对应的材质参数调整，让整体结构的展示更加直观易懂。整个设计兼顾了结构防护、装配便捷性与散热需求，所有配合尺寸都经过装配干涉检查，能够直接用于后续的外壳开模生产参考，也可作为同类小型电子设备防护结构的设计参考模板，适配小型路由类、控制类电子电路模块的封装防护需求。
