四通道电机控制信号集成面板设计

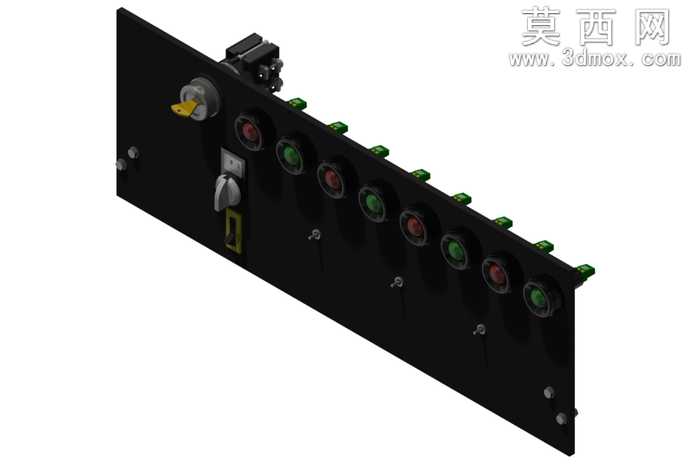

本作品为四通道电机控制与信号集成面板的三维数字化模型，整体采用工业级电控面板的标准化设计逻辑完成建模。建模阶段以实际工业电控柜体的安装尺寸为基准，先完成面板基体的结构搭建，基体采用冷轧钢板质感的哑光黑色材质，表面做平整化处理，预留出所有功能元件的精准安装位，保证各元件装配后无错位、干涉问题。面板上集成的功能元件均按照实物比例1:1还原建模：左侧设置钥匙式电源总开关，搭配旋钮式功能切换档位开关，开关表面做金属镀铬质感处理，旋钮边缘做防滑纹理细节，还原实物的操作触感设计；沿面板横向依次排布四组控制通道，每组通道对应设置红绿双色状态指示灯，指示灯采用半透明PC材质做灯帽部分，内置发光结构的细节建模，灯座部分做黑色阻燃塑料质感，搭配下方对应的接线端子结构，端子部分做绿色绝缘基座与金属接片的分层材质区分，还原工业接线端子的真实结构。面板边缘预留标准化安装孔位，孔位做沉头设计，适配常用的面板安装螺丝规格，背部做浅槽式走线结构预留，方便实际生产中的线束排布固定。渲染阶段采用工业产品展示常用的柔和侧光方案，既突出面板表面的哑光质感，也清晰呈现各功能元件的色彩区分与结构细节，金属部件做轻微的环境反射效果，塑料部件做低反光的漫反射材质调整，指示灯的半透明材质做次表面散射参数调整，还原真实灯帽的透光质感。整体设计遵循工业电控设备的人机交互逻辑，功能分区清晰，四通道独立排布的设计方便操作人员快速识别对应电机的运行状态，钥匙开关的设置满足设备操作的权限管理需求，整体结构紧凑，适配标准电控柜的安装尺寸，可直接用于电气成套设备的设计选型参考、装配模拟以及教学演示场景。
