永磁同步发电机结构三维设计模型

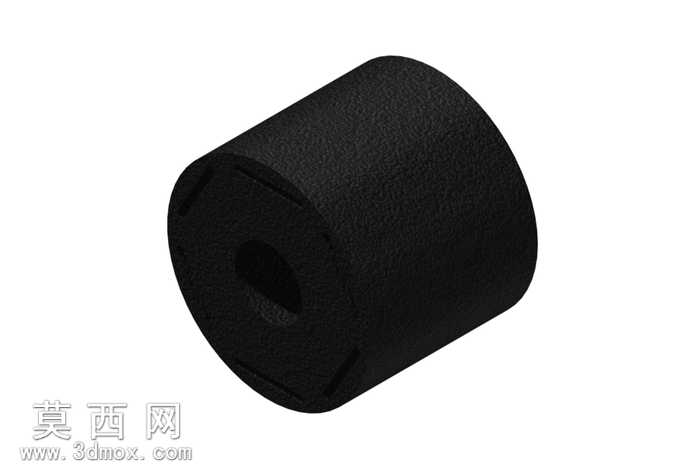

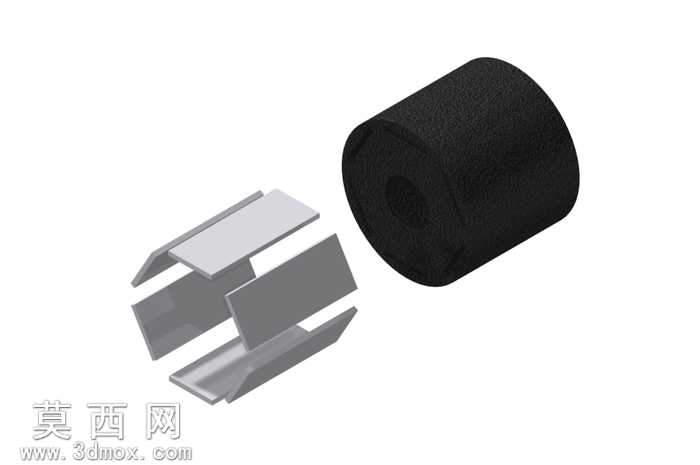

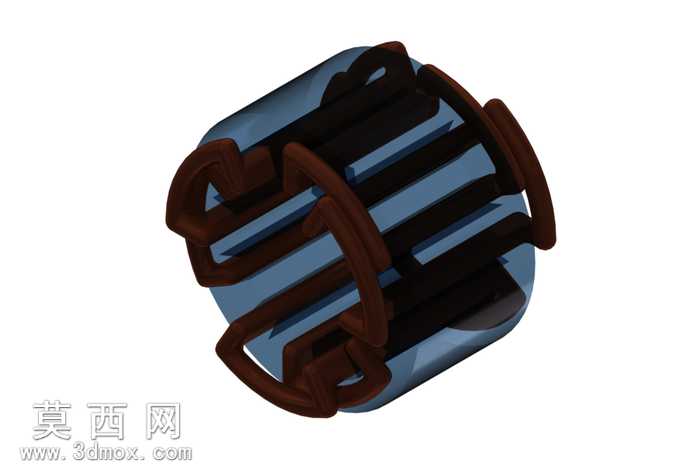

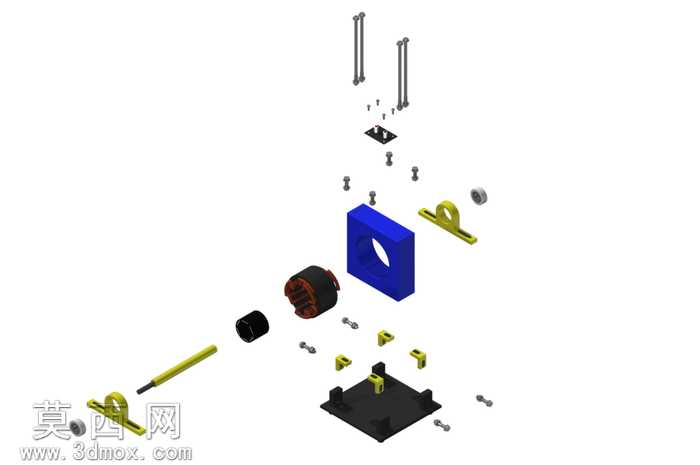

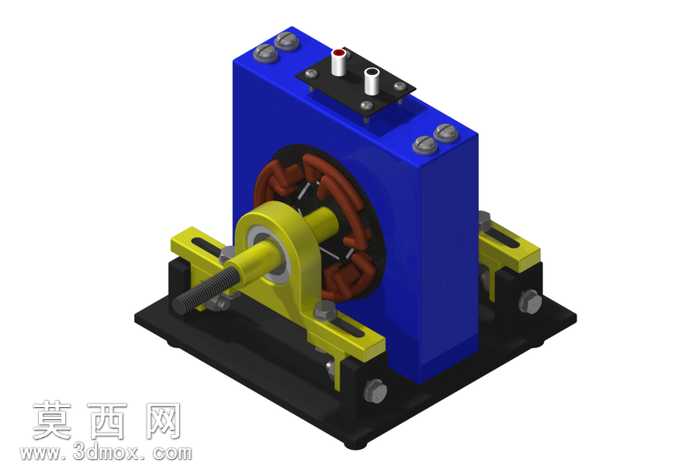

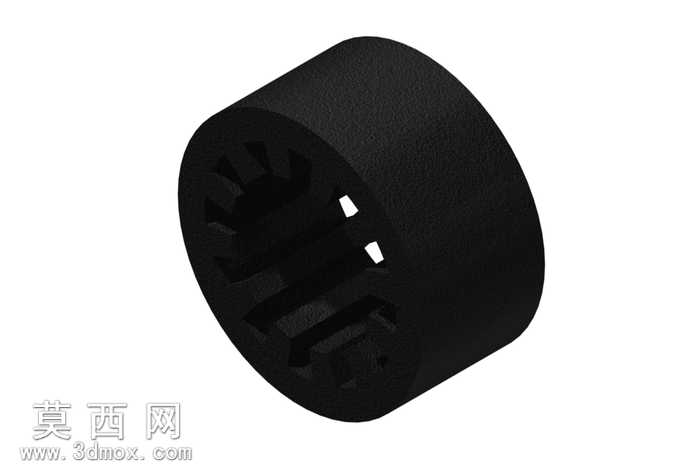

本模型为永磁同步发电机的完整三维结构设计，建模过程严格遵循永磁同步发电机的实际工作原理与机械装配逻辑，对设备各组成部件进行了1:1比例的精细化还原。建模阶段首先搭建整机的装配基准框架，以底部安装基座作为整机的定位基准，依次完成定子组件、转子组件、支撑轴承座、接线端子组件、安装固定结构的层级化建模，各部件间的装配约束完全匹配实际设备的公差配合要求，可清晰展示设备的装配顺序与部件间的位置关系。材质渲染阶段针对不同部件的实际材质属性进行了区分设置：机身定子外壳采用哑光蓝色工程漆面材质，还原工业设备外壳的涂装质感；转子转轴与轴承配合部位采用金属镀铬材质，体现转动部件的金属加工精度；端部绕组部分采用红棕色绝缘漆包线材质，清晰展示定子内部的绕组排布结构；支撑安装座采用亮黄色金属烤漆材质，与蓝色机身形成明确的视觉区分，便于观察支撑结构的固定方式；底部安装板采用黑色磨砂金属材质，还原设备安装基座的厚重质感；顶部接线端子采用白色绝缘陶瓷与金属接电端的组合材质，还原接线部位的绝缘与导电结构特性。结构设计上完整还原了永磁同步发电机的核心构造：定子部分包含导磁铁芯与分布式绕组结构，转子部分集成永磁体安装位与动力输入转轴，两侧的可调式支撑座可实现转轴的同轴度微调，顶部的接线盒集成了输出接线端子与固定结构，底部基座预留了设备安装的固定孔位，各部件的连接螺栓、定位销等紧固件均做了精细化建模，完整呈现设备的细节特征。设计思路围绕教学演示与结构验证需求展开，通过不同色彩的材质区分各功能组件，让观察者可快速识别定子、转子、支撑、接线等不同功能模块，模型的结构可直观展示永磁同步发电机将旋转机械能转化为电能的核心结构基础，可作为相关专业教学、结构原理演示、同类产品设计参考的数字化三维载体，清晰呈现永磁同步发电机的机械构造特点与装配逻辑。
