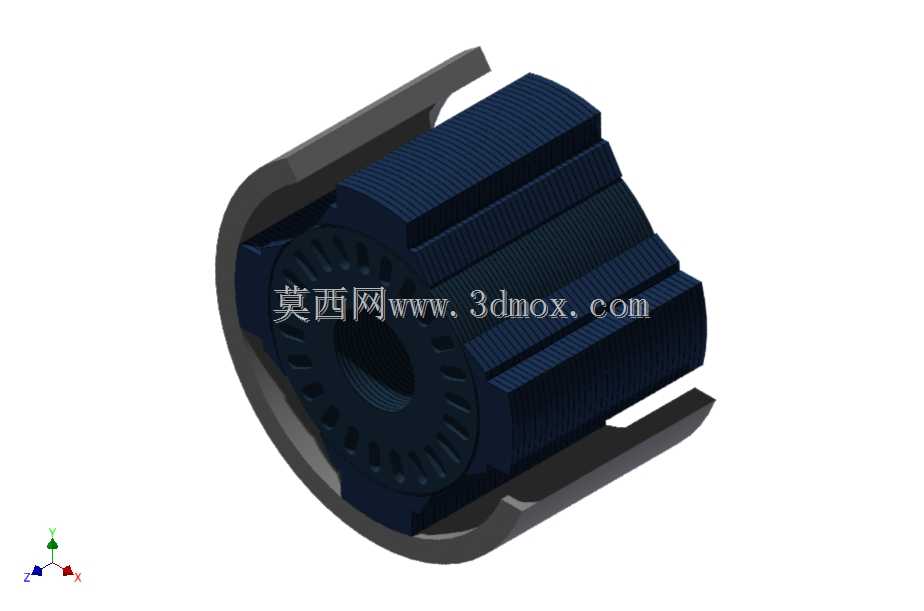

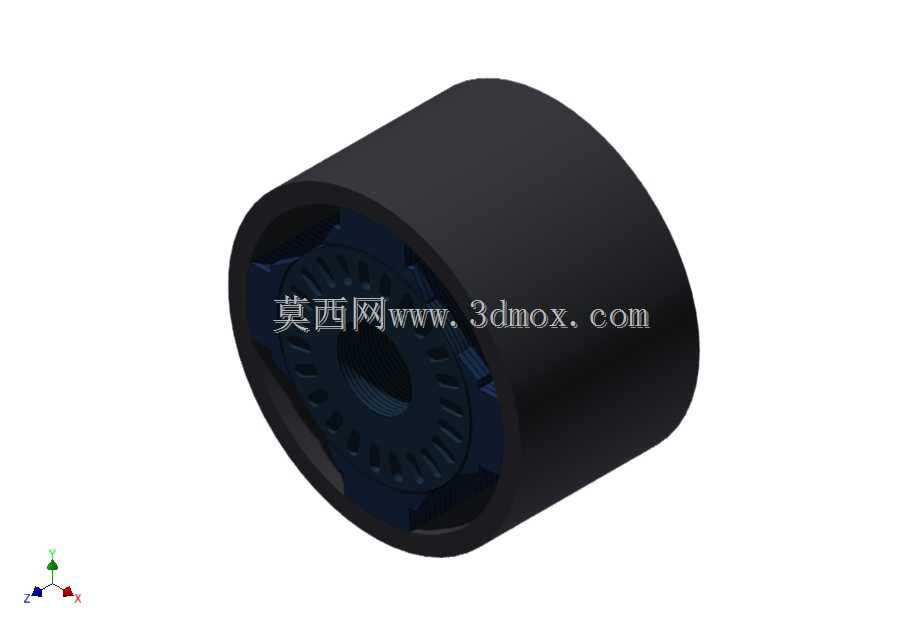

直流电机铁芯结构三维设计

　　在小型直流驱动系统的结构设计环节，铁芯作为导磁回路的核心承载部件，其结构合理性直接决定电机的磁密分布、转矩输出稳定性以及运行过程中的铁损水平，是电机本体设计中无法绕开的核心结构件。日常接触的小型低压直流驱动场景中，从便携电动工具的驱动单元、小型自动化设备的执行端动力源，到消费类电子的微型驱动模块，这类铁芯的结构适配性往往决定了整套驱动方案的最终表现。

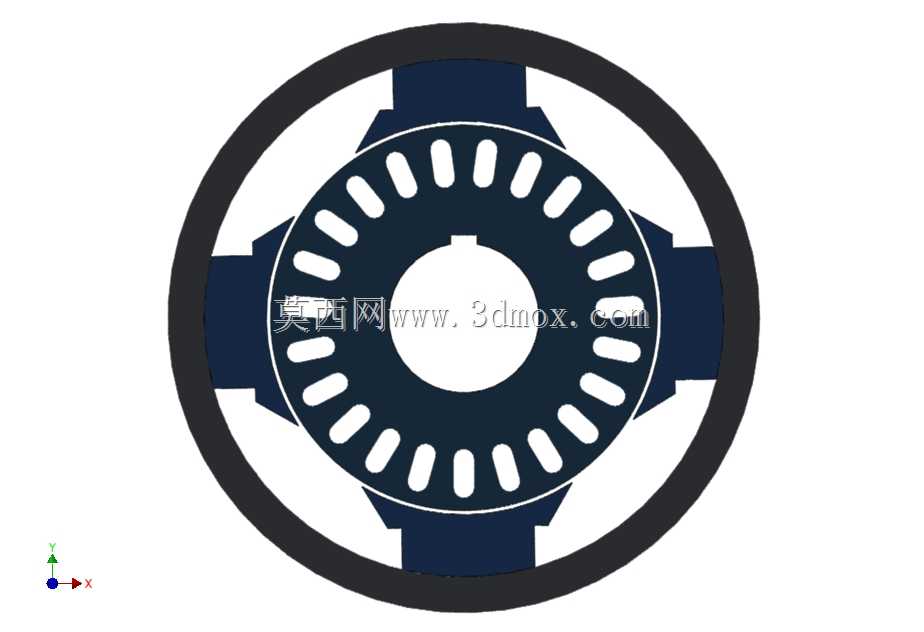

　　从功能实现逻辑来看，该铁芯承担着约束励磁磁场路径、降低磁路磁阻的核心作用，区别于普通结构件仅承担力学承载的属性，它需要同时兼顾磁性能与结构强度的双重要求。设计过程中首先要匹配定子绕组的排布空间，铁芯外周的轴向开槽结构，是为了给绕组嵌装预留精准的定位空间，槽型的弧度、槽间的筋宽尺寸，都经过磁路仿真反复校核——既不能让槽间筋过窄导致磁饱和，引发局部过热与效率下降，也不能让槽宽不足压缩绕组线径的选择空间，限制电机的载流能力。铁芯内周的均匀分布齿槽结构，是配合转子气隙设置的关键结构，齿部的轮廓弧度直接影响气隙磁密的正弦度，不合理的齿型会导致转矩脉动增大，运行时出现明显的振动与噪音，这在对运行平稳性要求较高的精密驱动场景中是需要严格规避的问题。

　　从安装边界的适配逻辑来看，该铁芯的外周弧形定位面是与电机机壳过盈配合的基准面，设计时需要严格控制配合面的圆柱度公差，过盈量过大则会导致装配时铁芯受挤压产生内应力，长期运行后出现硅钢片层间错位，增大铁损；过盈量不足则会在电机启停、正反转切换的冲击载荷下出现铁芯移位，导致定转子气隙不均，甚至出现扫膛故障。铁芯两端的轴向限位台阶，是匹配端盖与绕组端部绝缘结构的关键尺寸，台阶的高度差需要精准控制，既要给绕组端部的绝缘骨架留出足够的安装空间，避免绝缘件受压破损引发匝间短路，也要控制铁芯的轴向累计尺寸公差，保证转子装配后定转子的轴向对中度，减少轴向磁拉力带来的轴承额外负载。

　　设计过程中还需要充分考虑叠压工艺的实现可行性，这类铁芯通常采用硅钢片逐片叠压铆接成型，每片冲片的定位缺口、铆点位置都需要在三维模型中做精准的对位设计，避免叠压后出现片间错位导致的尺寸超差。铁芯中心的通孔是与转子轴或者定子支撑轴配合的基准孔，孔的尺寸公差、同轴度要求都需要结合配合轴的加工精度做匹配设计，通常采用过渡配合的公差带，既保证装配时的同轴度，也方便后期维护时的拆装操作。另外，铁芯外周的开槽深度需要结合绕组的端部弯折半径做校核，避免槽口边缘的锐边在绕组嵌装时刮破漆包线的绝缘层，设计时通常会在槽口位置做微小的圆角过渡，这处细节往往容易被初级建模人员忽略，但在实际生产中却直接影响绕组的良品率。

　　在不同的应用场景下，这类铁芯的结构细节还会做针对性调整：用于高转速工况的铁芯，会适当增加叠片间的紧固点数量，提升整体结构强度，避免高速旋转下的叠片松散；用于低噪音要求场景的铁芯，会对齿部做斜槽处理，或者调整齿冠的弧度优化气隙磁导，降低齿槽转矩；用于短时大扭矩输出场景的铁芯，则会适当调整槽型比例，增加绕组的填充空间，提升电机的瞬时过载能力。三维建模过程中，需要将这些工艺、装配、性能层面的要求全部融入结构细节中，而不是仅做外观轮廓的复刻，每一处倒角、每一个槽型的尺寸、每一段配合面的公差设定，都对应着实际生产与应用中的具体需求，这也是机械结构三维设计区别于外观建模的核心差异——所有的几何特征都有其明确的工程意义，不存在无意义的造型线条。
