移动式双罐机油加注换油作业装置

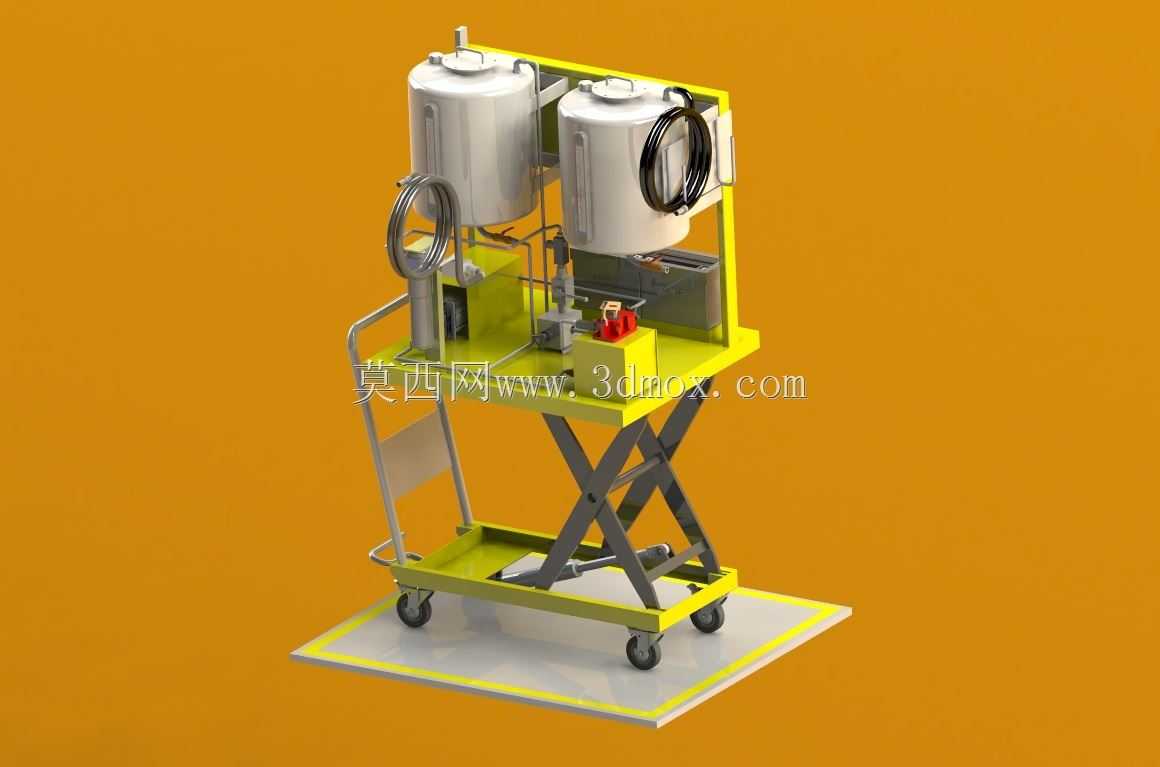

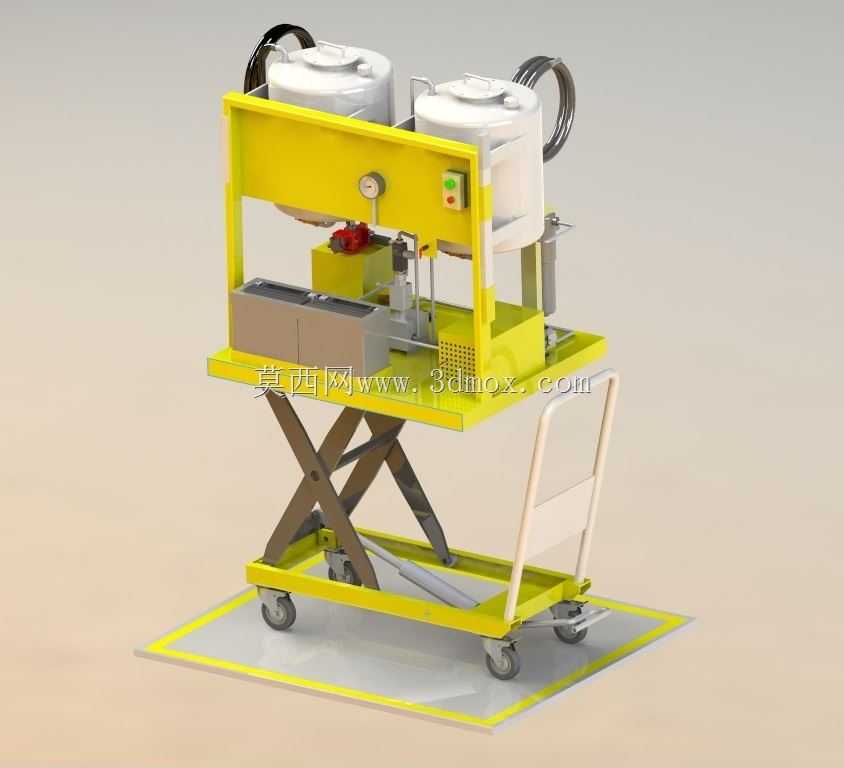

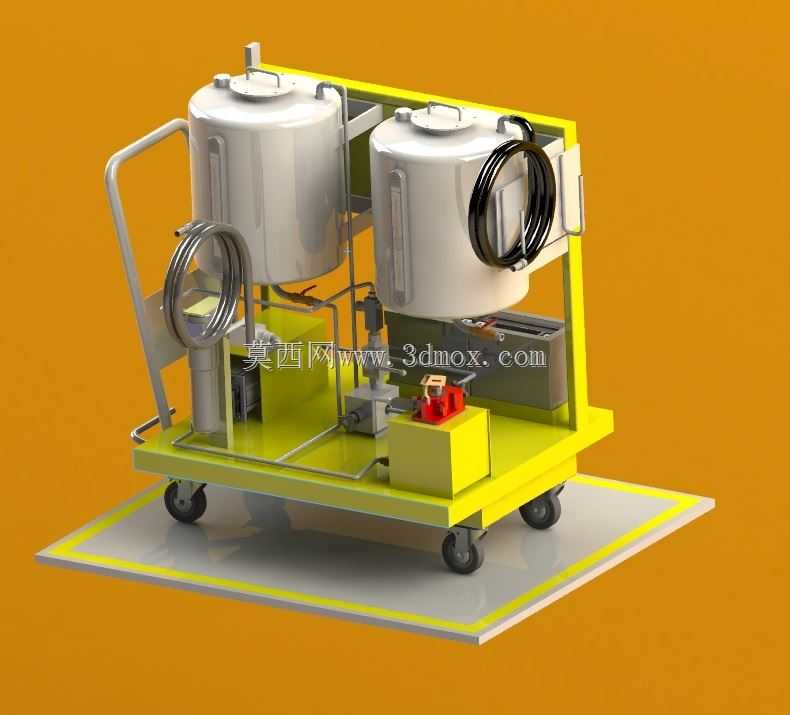

　　这套移动式双罐油料作业装置，主要面向车间设备维保、小型工程机械现场换油、生产线定点油料补加场景设计，解决了固定储油点距离作业位远、人工拎桶加注效率低、废油收集易洒落的实际痛点。整体采用手推移动式车架结构，底部配置四个带刹车的万向脚轮，可在平整车间地面、硬化厂区路面灵活推行，停靠作业时踩下脚轮刹车即可固定位置，无需额外打地脚安装，适配多工位流动作业的需求，车架整体边界尺寸控制在1200mm800mm1100mm范围内，可顺利通过常规车间通道门、电梯轿厢，不会出现通行卡滞的问题。车架主体采用型钢焊接框架结构，上层预留两个立式储油罐的安装位，两个罐体分别承担新油存储、废油回收的功能，罐体采用圆弧顶盖设计，顶部设置带密封盖的加注口，

　　可避免油料洒落与杂质进入，罐体侧面配置透明液位观测管，作业人员可直观掌握罐内油料余量，无需开盖查看。罐体与车架之间设置橡胶减震垫，减少推行过程中罐体与金属框架的碰撞磨损，延长罐体使用寿命。车架操作侧配置弧形推手，推手高度设置在900mm左右，符合成年人站立推行的人机工程高度，推手上缠绕的输油软管采用快插接头与罐体侧部的油泵接口连接，不用时可直接缠绕在推手与罐体侧部的挂架上，避免软管拖地沾染杂物、被轮组碾压损坏。车架下部的安装平台预留了油泵、控制阀组、电池供电模块的安装空间，油泵采用直流供电设计，无需外接交流电源即可独立完成加注、抽排作业，适配无供电接口的野外作业、临时维保场景；阀组采用换向设计，可通过手柄切换新油加注、

　　废油抽吸的作业模式，无需反复更换管路连接，减少作业准备时间。装置的出油端配置带计量功能的加油枪，可精准控制加注量，避免多加、少加影响设备运行状态，抽废油时搭配不同规格的吸油探头，可适配不同型号设备的机油尺口、油箱放油口，不用拆解设备护板即可完成废油抽取作业。设计过程中充分考虑了日常维护的便利性，所有管路接头均采用标准快拆结构，出现密封件老化、管路堵塞时可快速拆解更换，车架底部设置接油盘，若管路出现滴漏可承接废油，不会污染地面；罐体底部设置排污阀，定期清理罐底沉积杂质时可直接打开阀门排放，无需进入罐体内部作业。整套装置的重心控制在车架中下部，满载状态下推行不会出现侧倾风险，车架边角均做圆弧倒角处理，避免推行过程中磕碰周边设备、

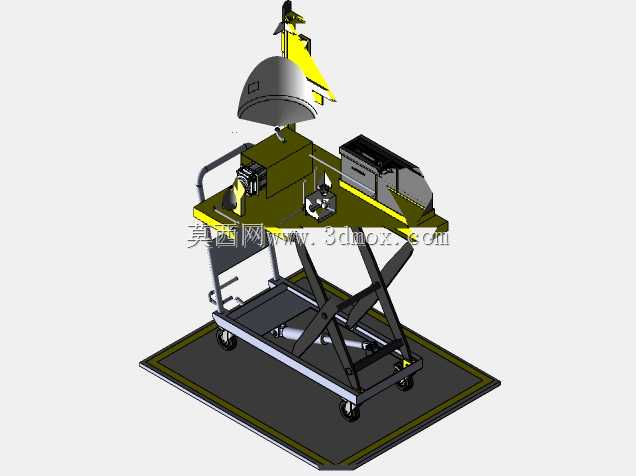

　　划伤作业人员。在实际车间应用中，这类装置可覆盖机加工车间设备定期换油、厂区内叉车等场内车辆维保、小型施工设备现场油料补给的需求，相比传统的固定储油桶+手动加油枪的作业模式，作业效率可提升60%以上，同时能彻底避免废油收集过程中跑冒滴漏的问题，符合车间5S管理的现场要求。建模过程中对每个部件的装配关系做了完整还原，包括脚轮与车架的连接螺栓、罐体的抱箍固定结构、阀组的管路走向、线缆的排布位置都做了1:1复刻，可直接用于结构评审、作业指导书制作、非标改型设计的参考基础，针对不同油料类型的适配需求，也可通过更换罐体密封材质、油泵密封件来适配液压油、切削液等其他液态介质的加注回收作业，拓展性较强。
