印尼区域铁路系统高架与门架钢结构设施

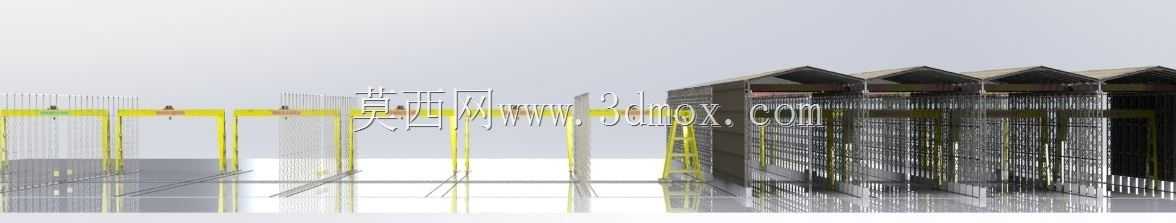

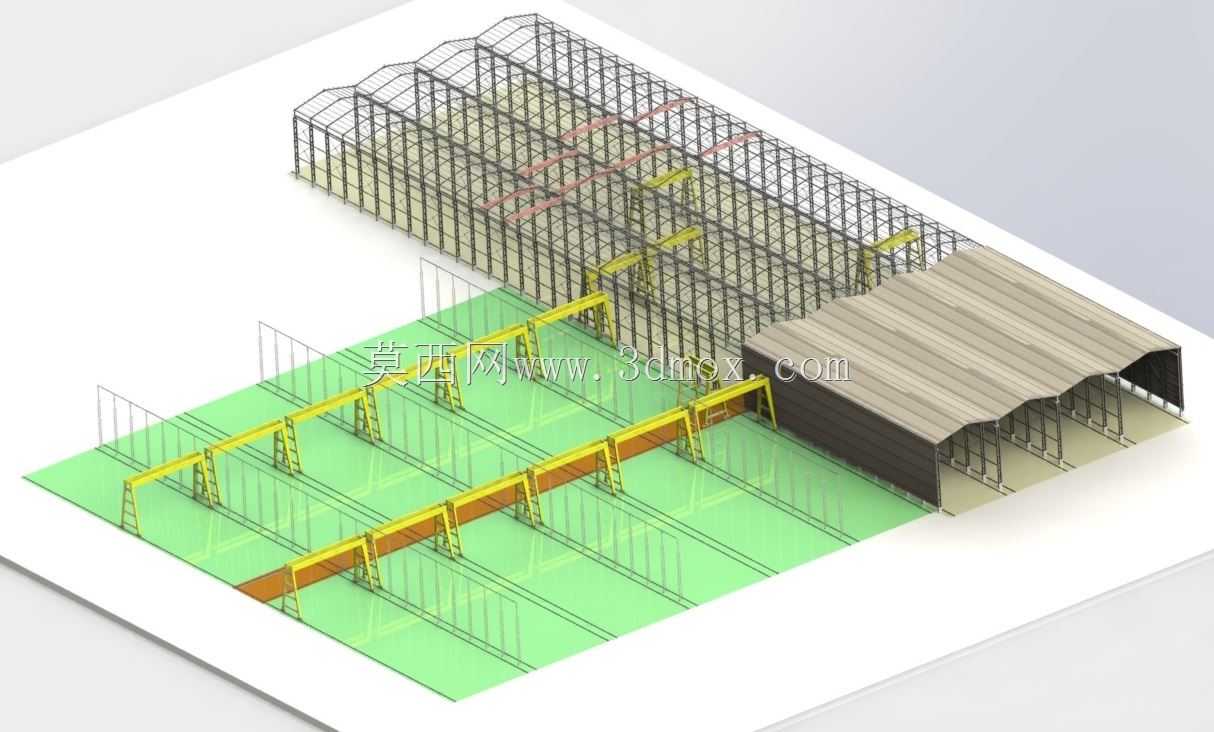

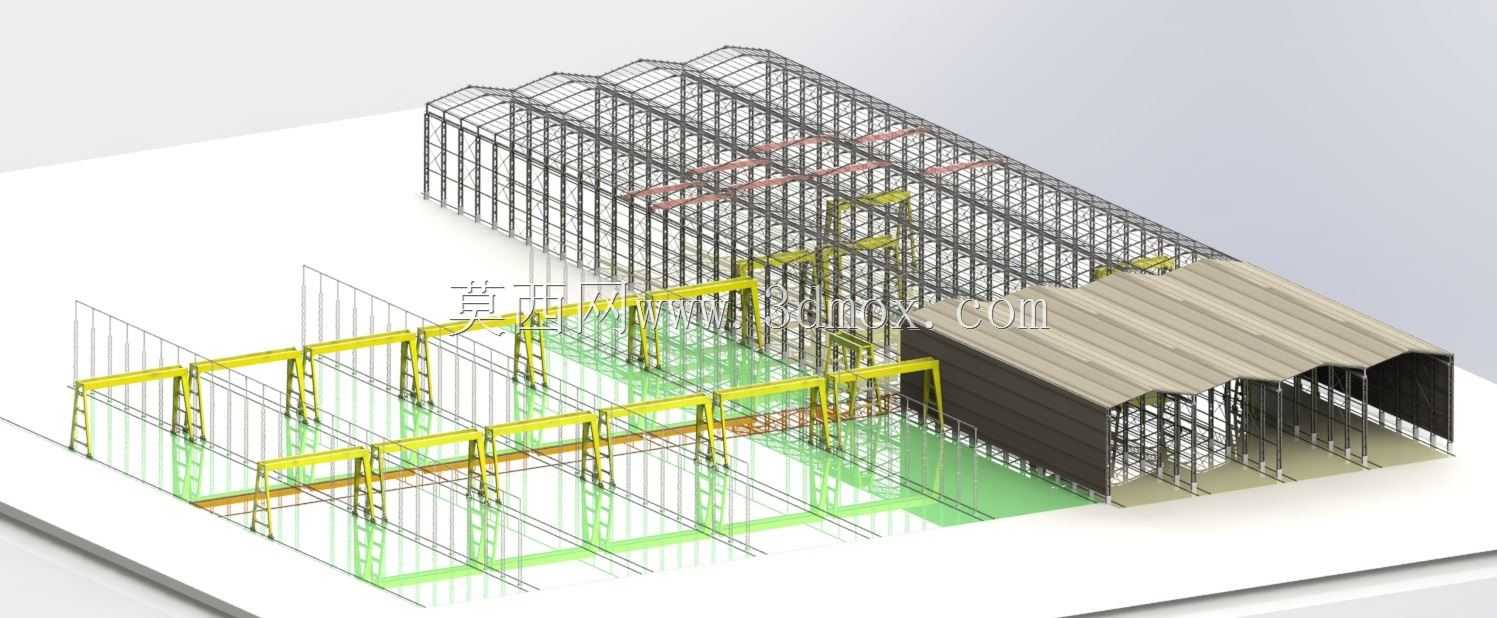

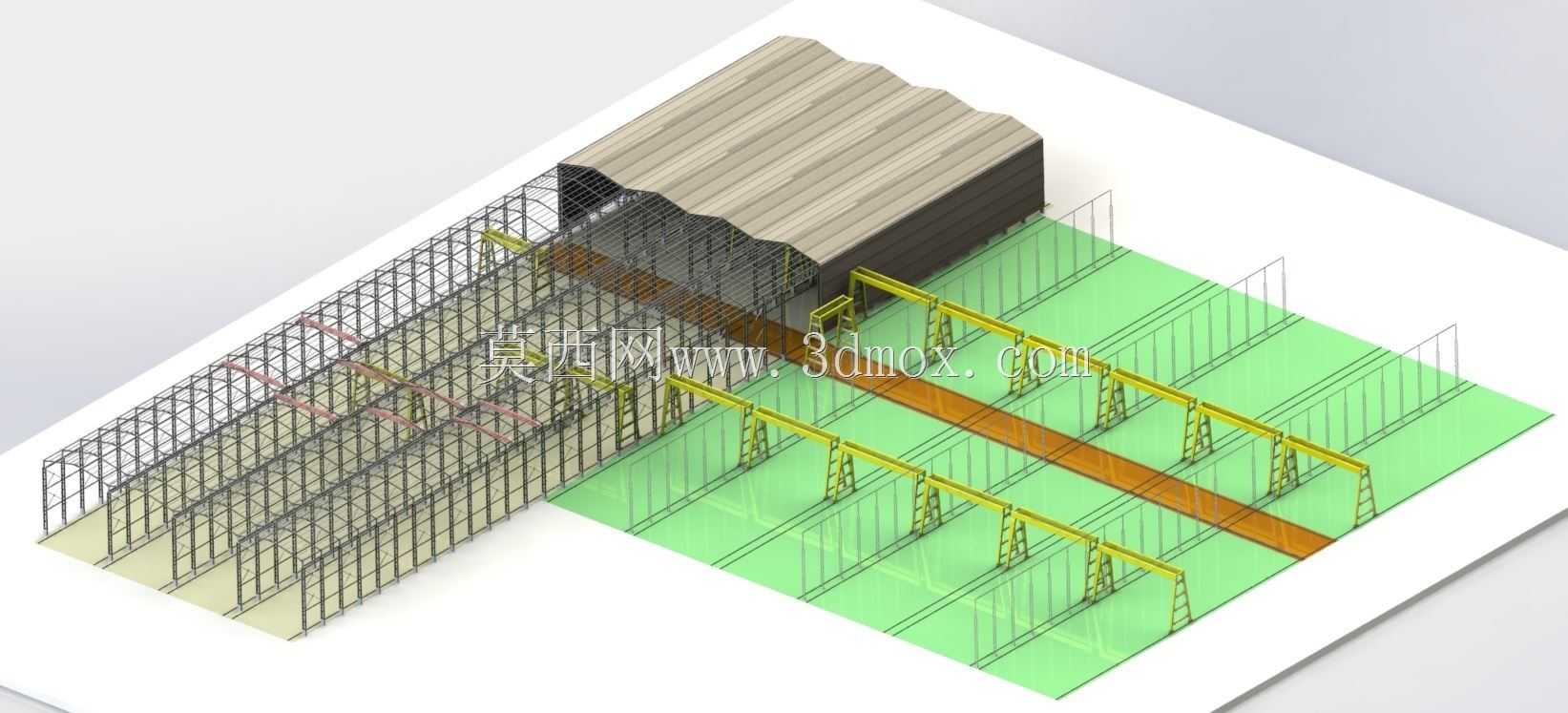

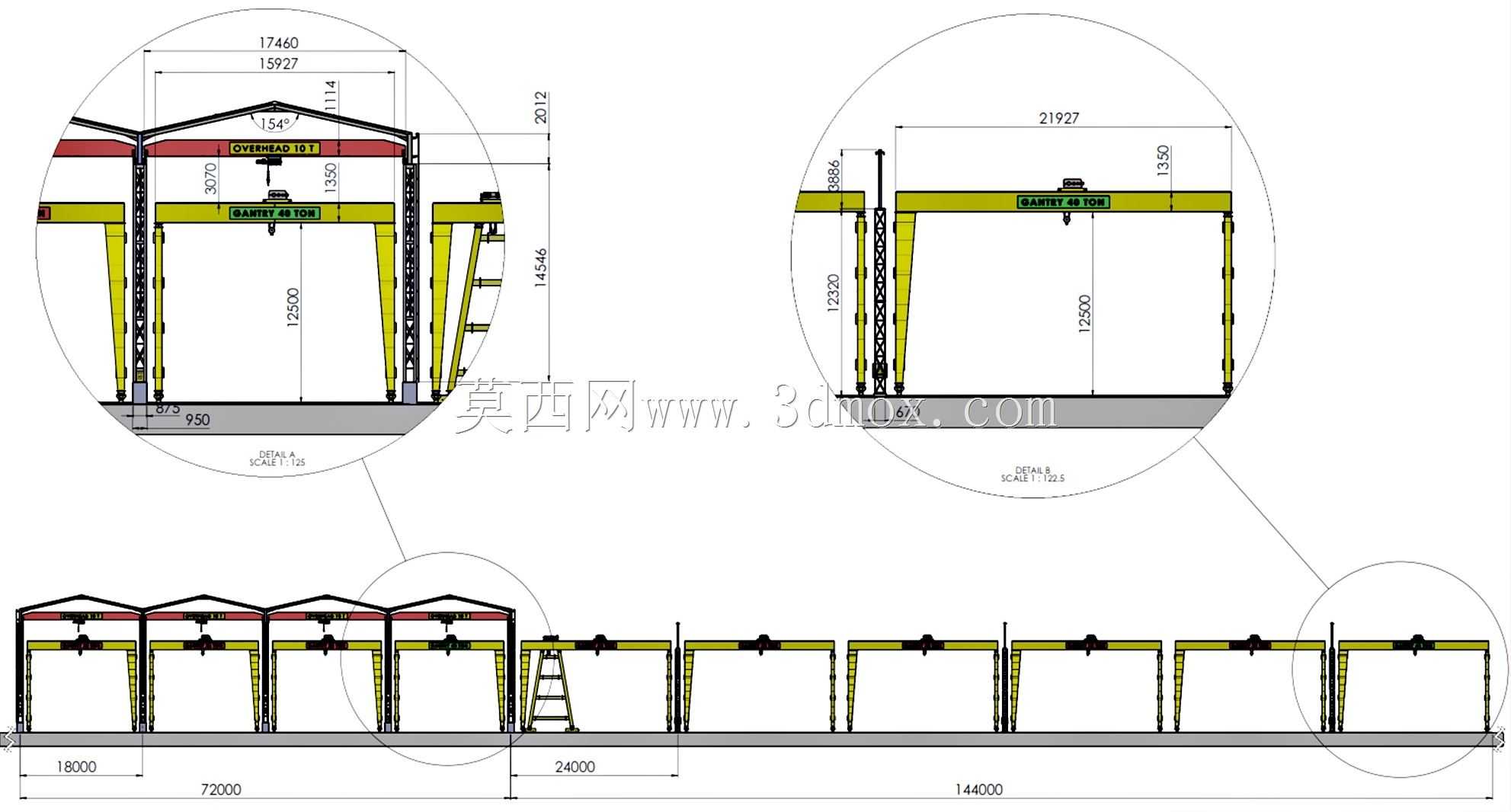

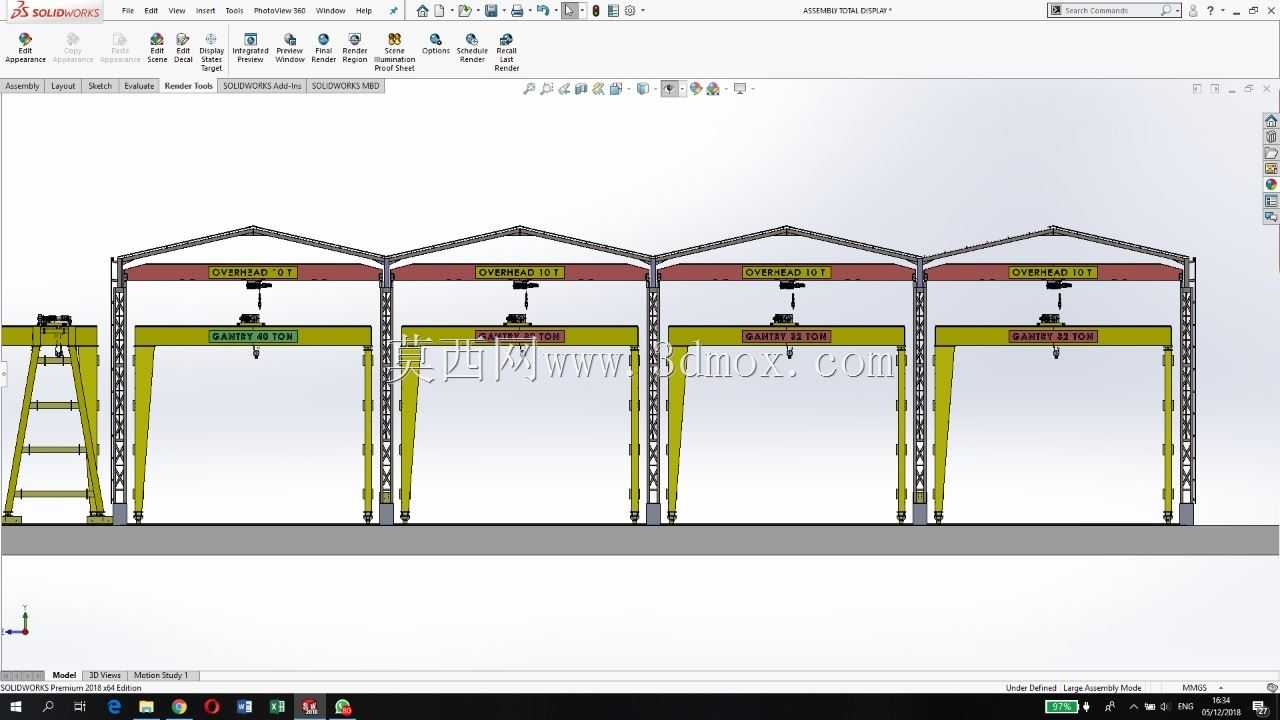

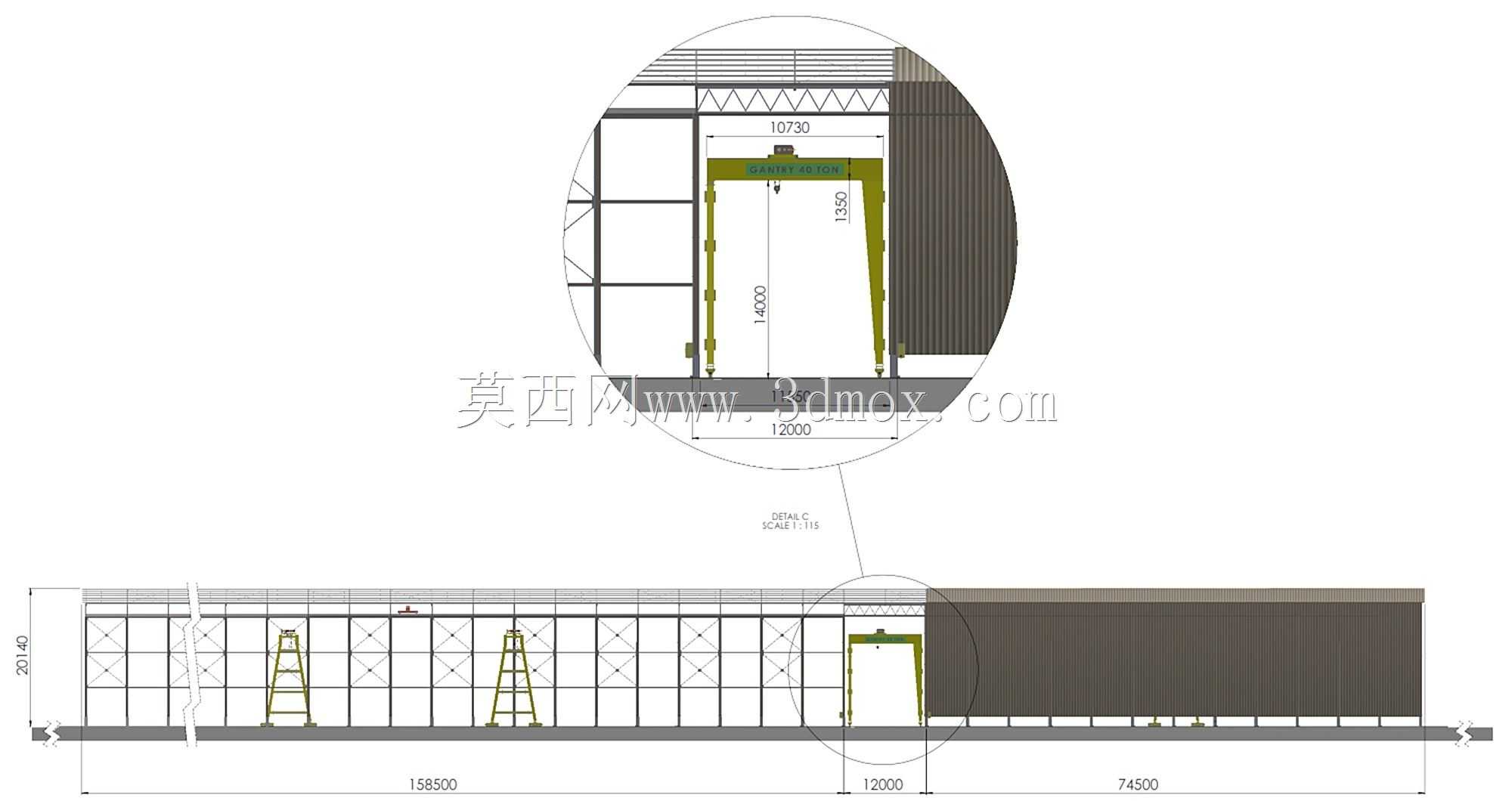

　　这套钢结构设施主要服务于印尼爪哇岛区域的铁路场站改扩建项目，覆盖40吨、30吨承载级别的门架结构与10吨级高架支撑结构，适配当地窄轨铁路的接触网架设、信号设备挂载以及小型物料跨线转运的实际需求。从现场安装边界来看，门架结构单跨跨度适配当地铁路正线与到发线的线间距要求，立柱基础预留的锚栓孔位匹配当地场站既有硬化地面的预埋点位，不需要额外做大规模的基础破除重做，能最大程度压缩现场施工的停轮时长，这一点在东南亚铁路运维窗口期极短的场景下尤为关键。高架结构的走行面高度预留了足够的机车车辆限界，即使是当地常用的集装箱平车、棚车通行时，也不会出现净空不足的剐蹭风险，走行梁两侧预留的检修步道与防护栏安装位，完全符合当地铁路运维的安全作业规范，不需要后期额外做结构增补。

　　从设计思路上看，整套结构采用模块化拆分思路，所有主承重构件的单重都控制在现场常用的25吨汽车吊额定起吊范围内，不需要调用大吨位起重设备，适配印尼当地县域场站的设备调度能力。主承重梁采用H型钢拼焊结构，翼缘与腹板的焊缝位置全部做了应力释放处理，针对当地高温高湿、盐雾腐蚀较强的气候特点，所有构件表面的涂装层预留了足够的腐蚀余量，连接节点全部采用8.8级以上的热镀锌螺栓，避免现场焊接带来的防腐层破坏问题，也能降低现场施工的技能要求，普通的铁路运维施工队经过简单交底就能完成组装。门架结构的横梁上预留了多组标准化安装孔位，既可以挂载接触网的支撑腕臂，也能固定信号机、应答器等轨旁设备，不需要在现场二次钻孔破坏结构强度，孔位的排布间距参考了当地铁路设备的通用安装尺寸，能兼容不同厂商供应的轨旁设备安装需求。

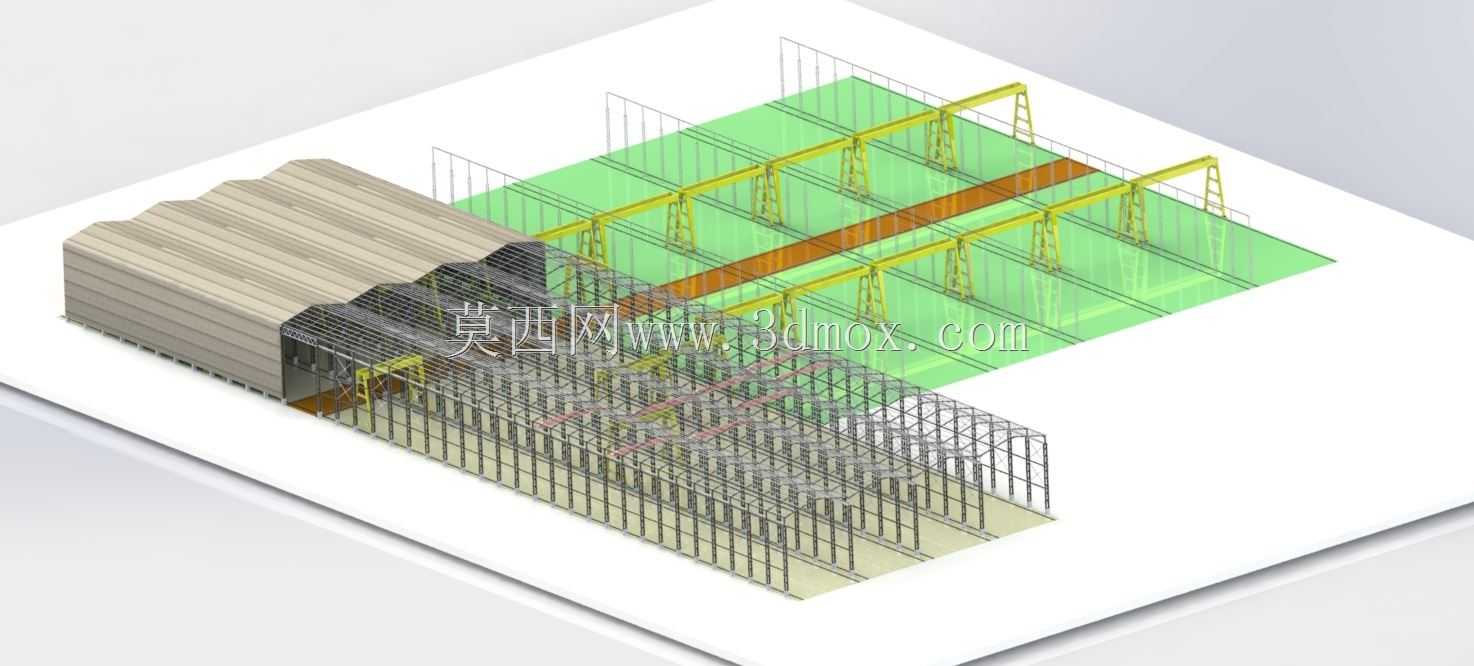

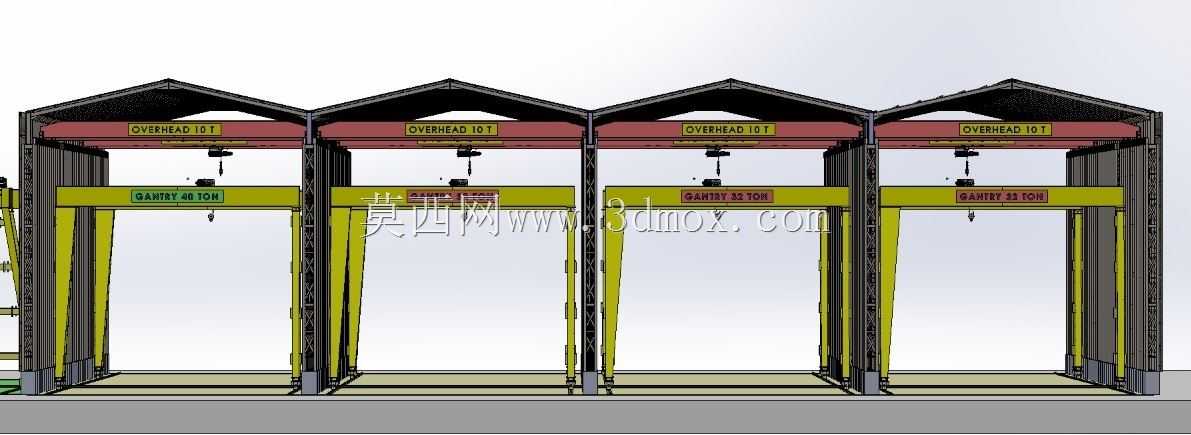

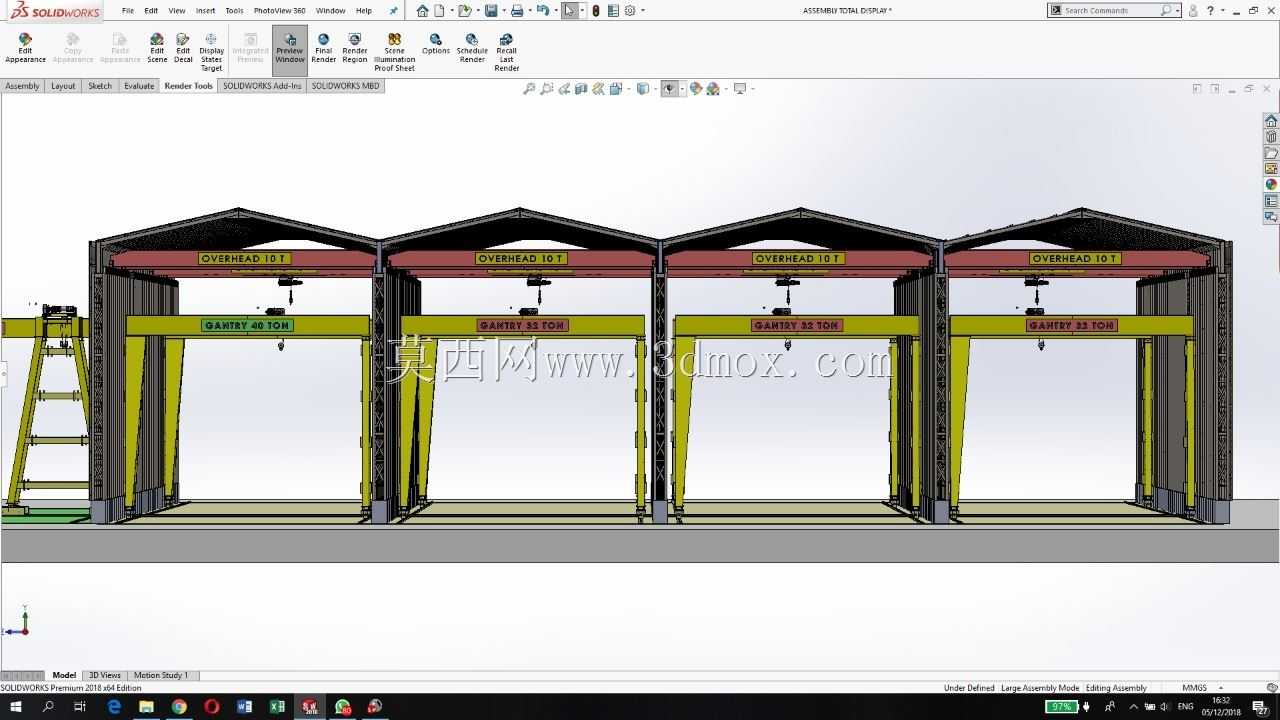

　　实际使用过程中，40吨级门架主要承担跨线的重型设备吊装转运功能，比如接触网检修作业车的部件更换、轨道旁大型变压器的移位作业，门架的横梁上预留的电动葫芦行走轨道，能覆盖3个股道的作业范围，作业时不需要占用正线的通行空间，能最大限度减少对正常行车的干扰。30吨级门架主要布设在场站的咽喉区，承担日常的物料吊运与接触网日常检修的承载需求，结构自重更轻，安装速度更快，适合在场地狭窄的道岔区域布设。10吨级高架结构主要连接场站的维修工区与仓储区，走行梁上可以铺设轻型轨道，供小型电动运料车通行，也可以作为检修人员的跨线通行通道，高架的支撑立柱布设在铁路线路的间隙位置，不会侵入线路的建筑限界，立柱底部还预留了线缆穿引的孔洞，能兼顾场站弱电、强电线缆的跨线敷设需求，避免线缆架空过低被过往车辆剐蹭。

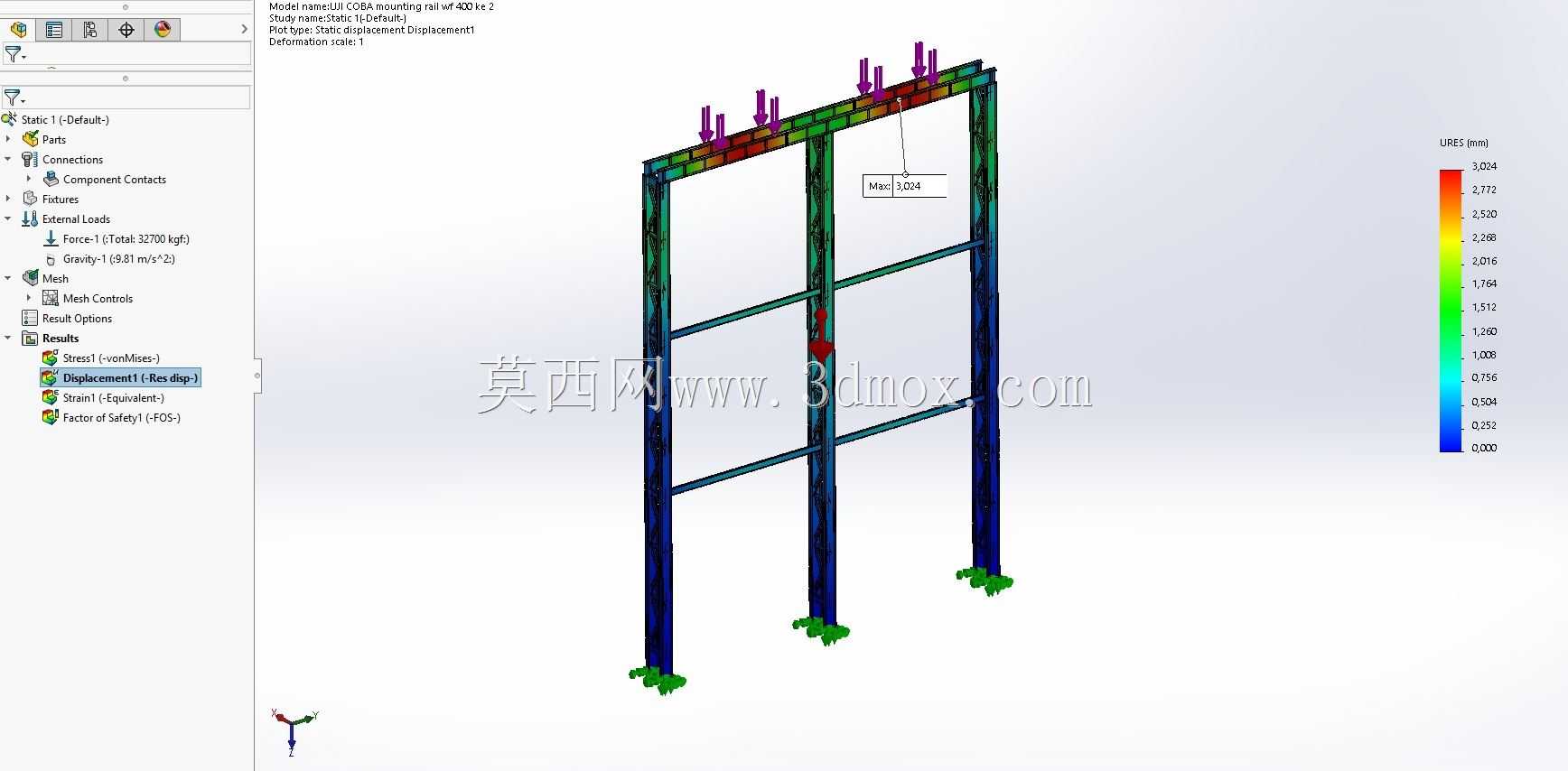

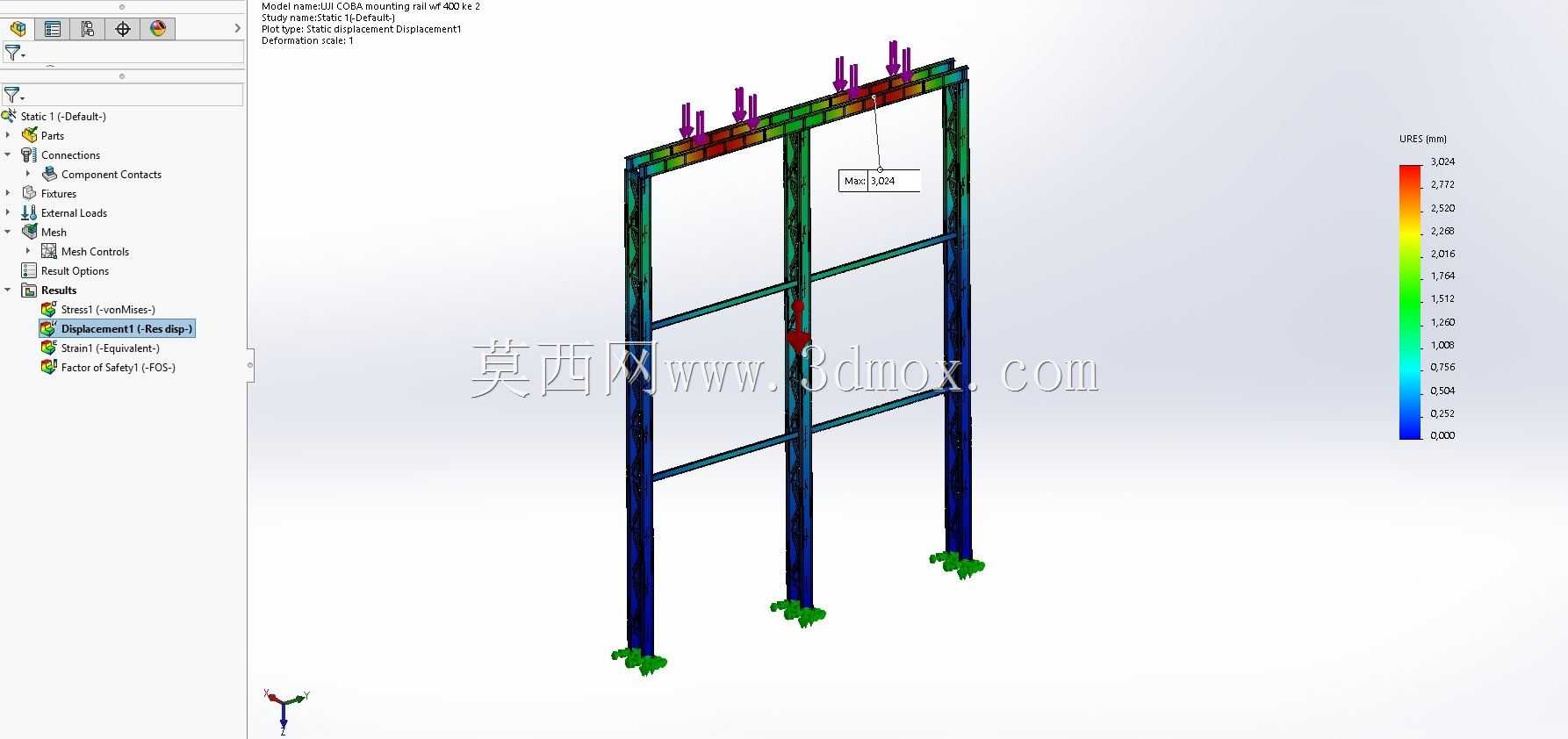

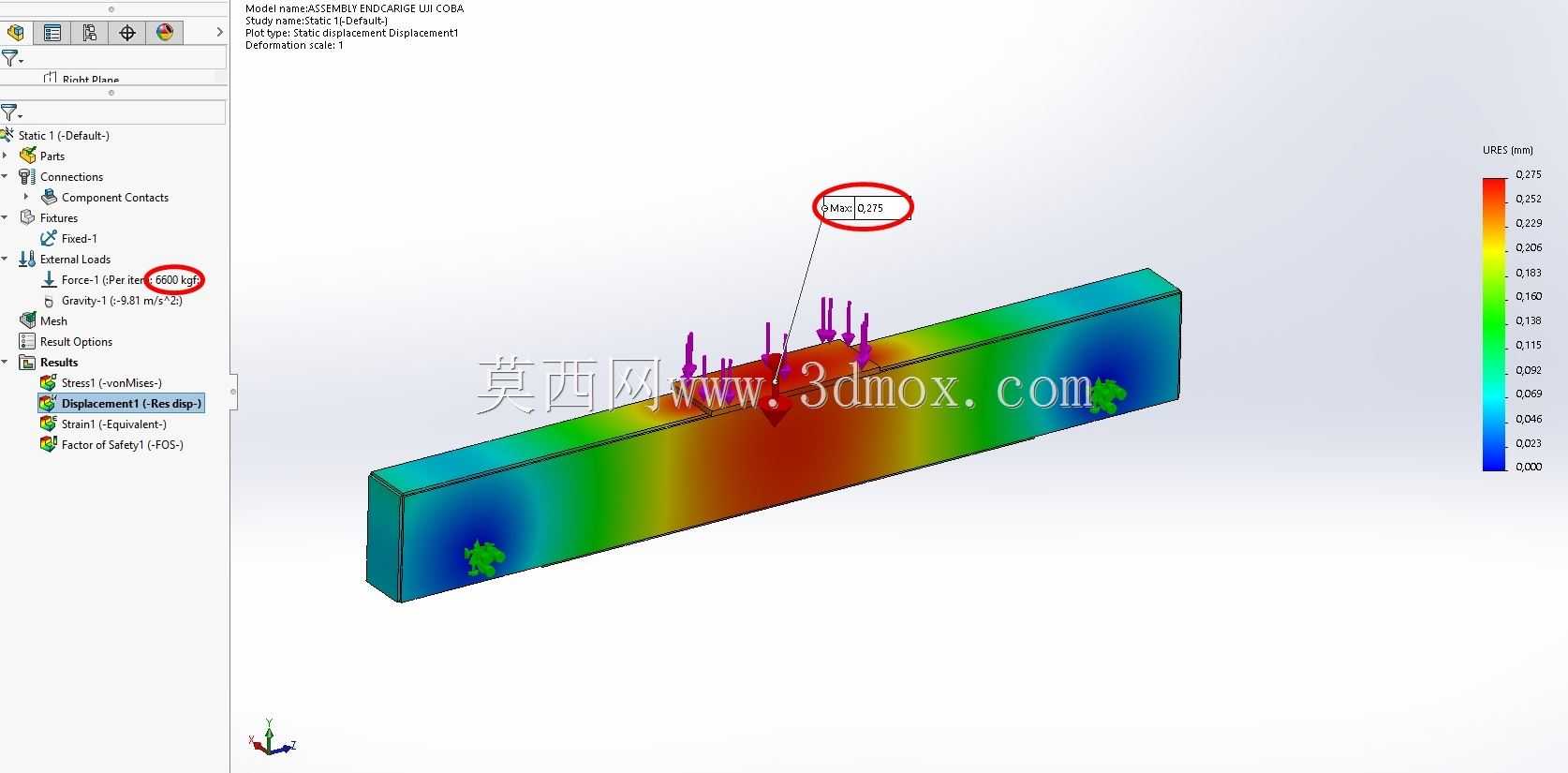

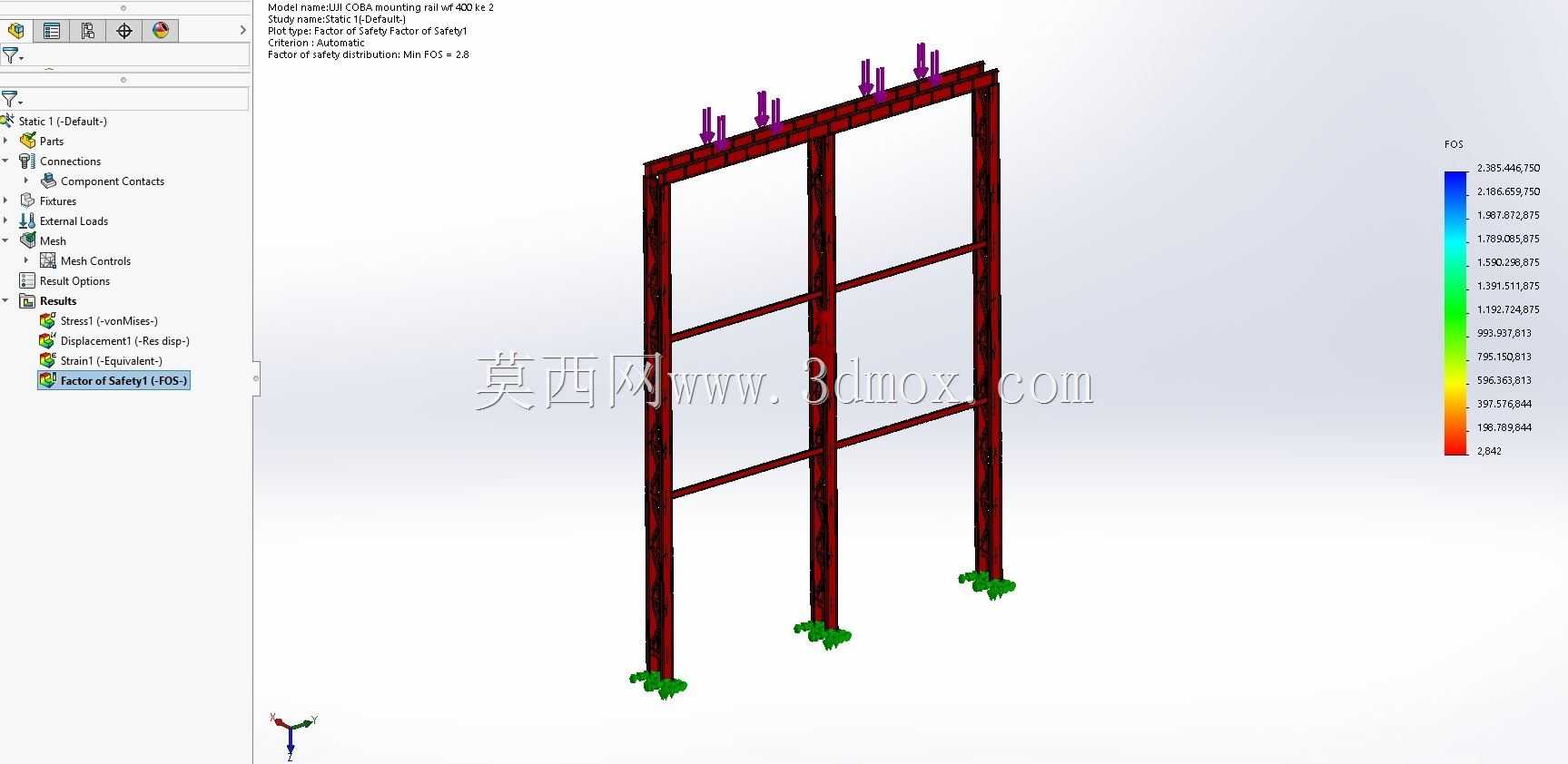

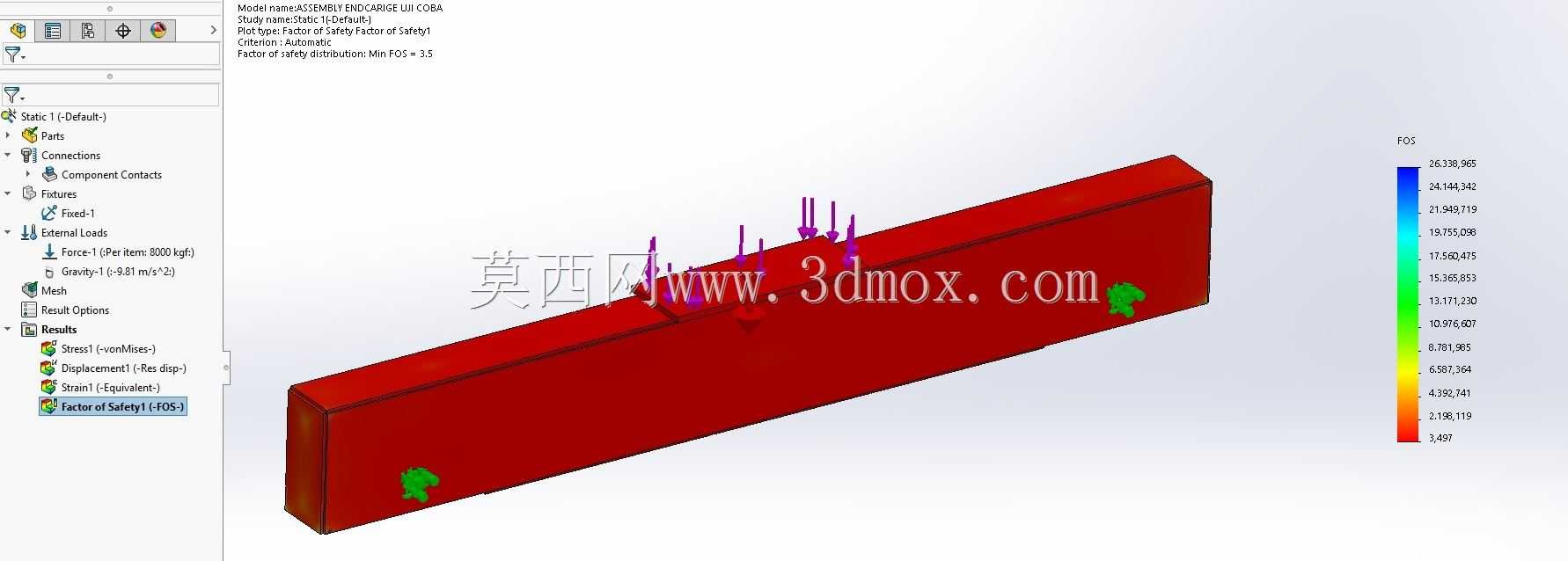

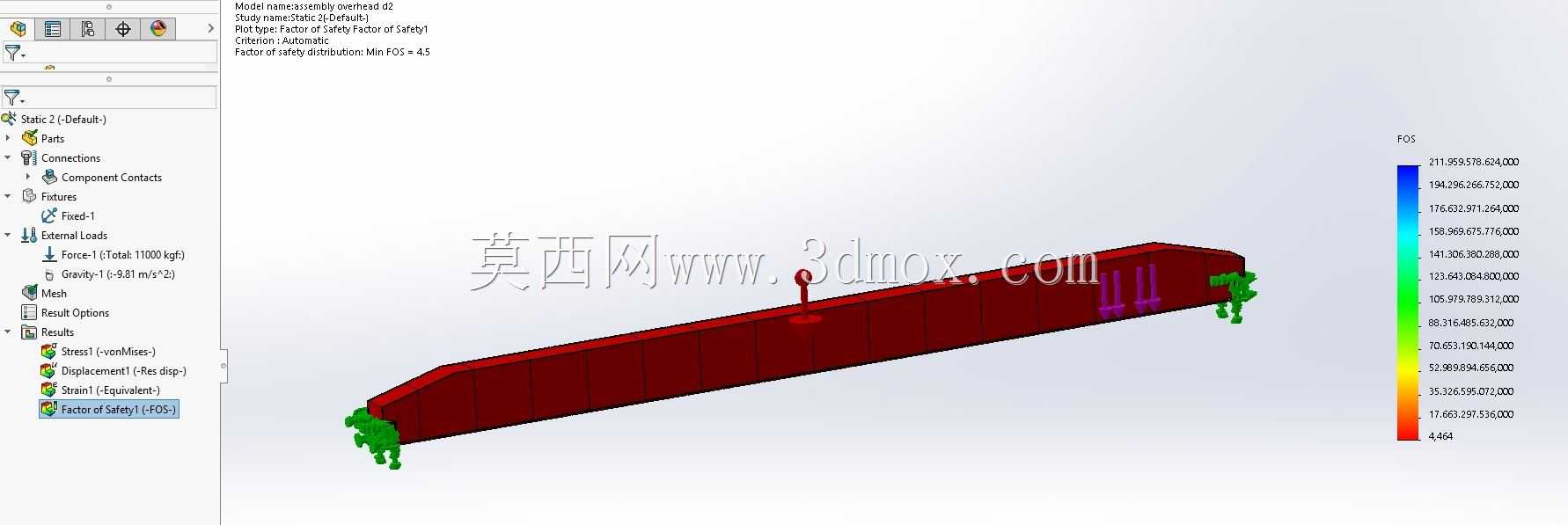

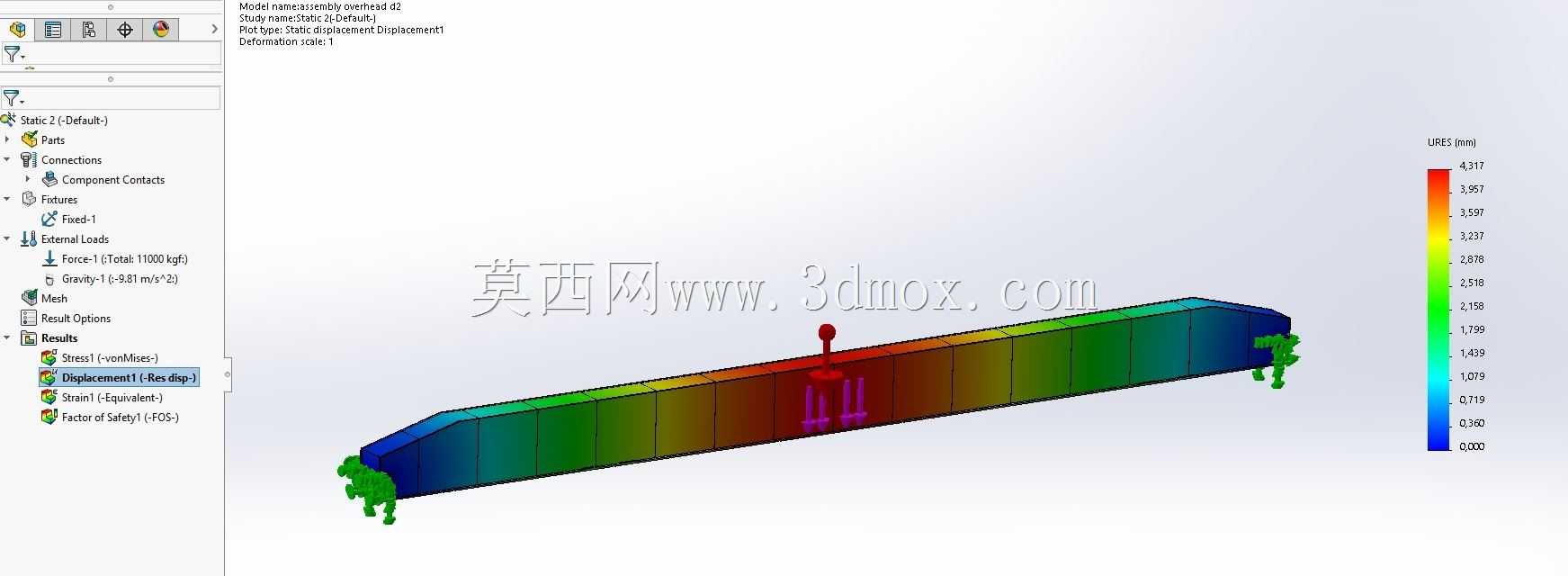

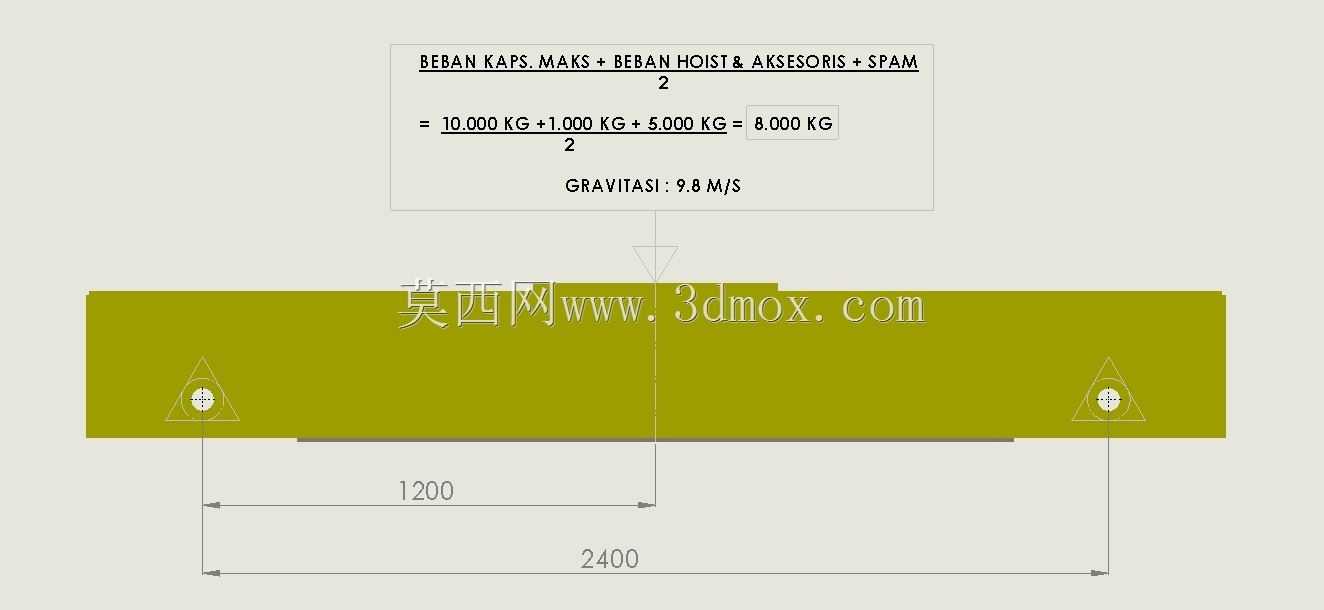

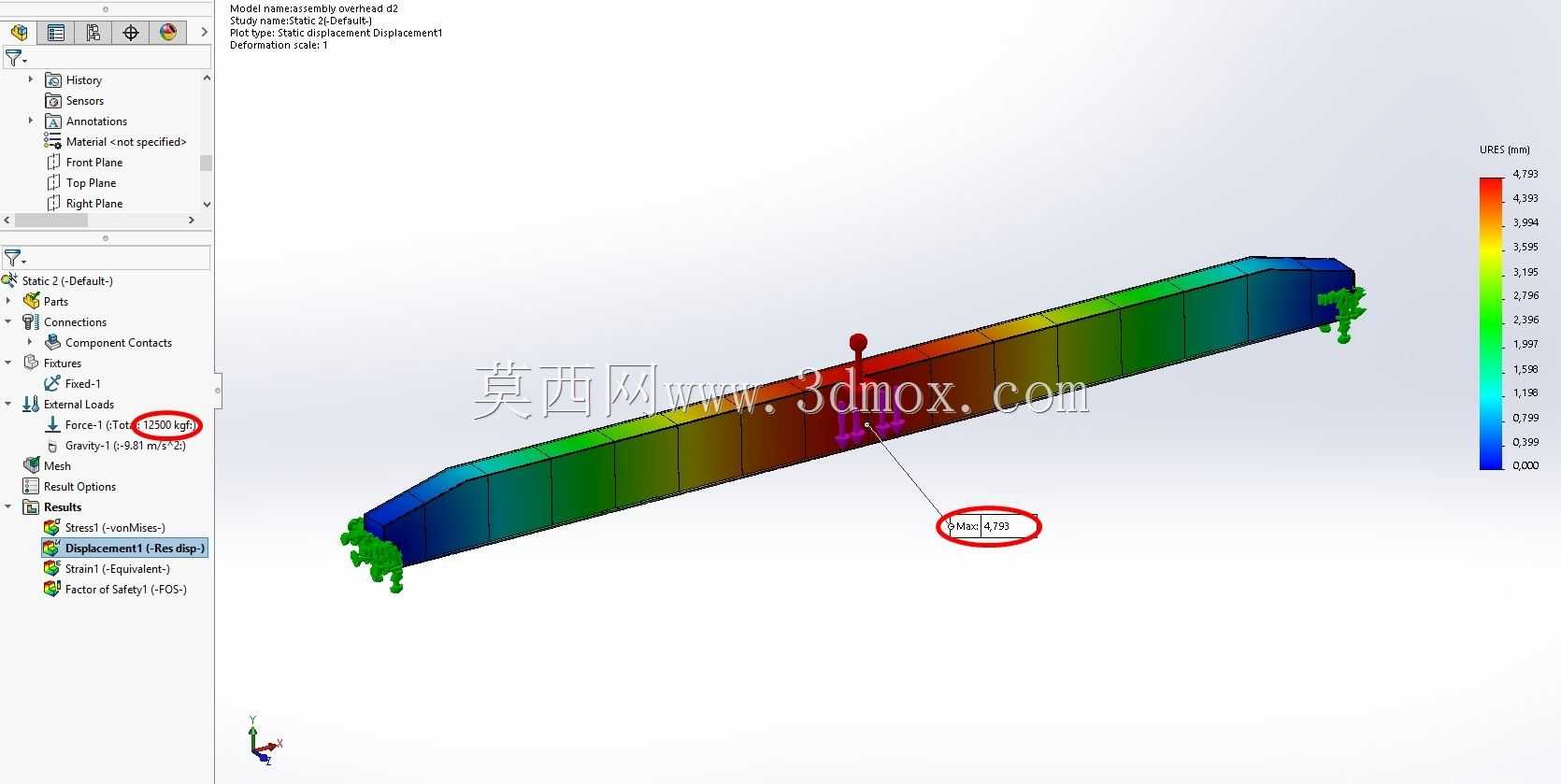

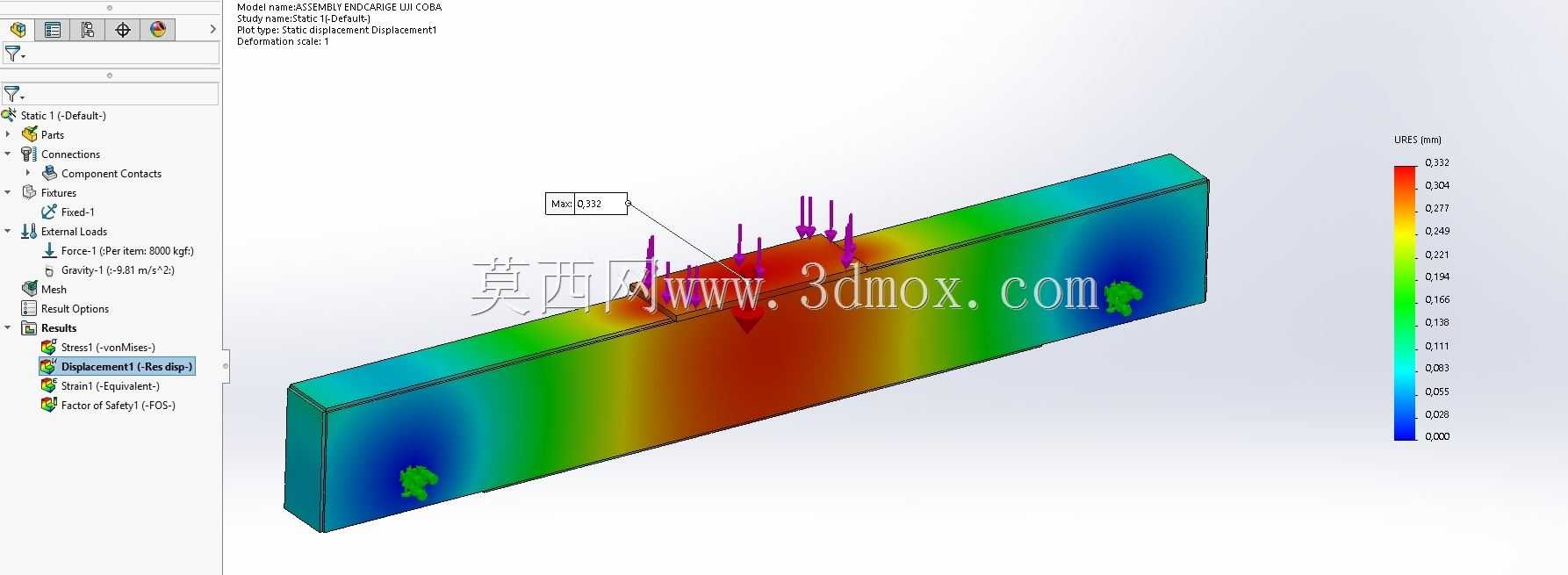

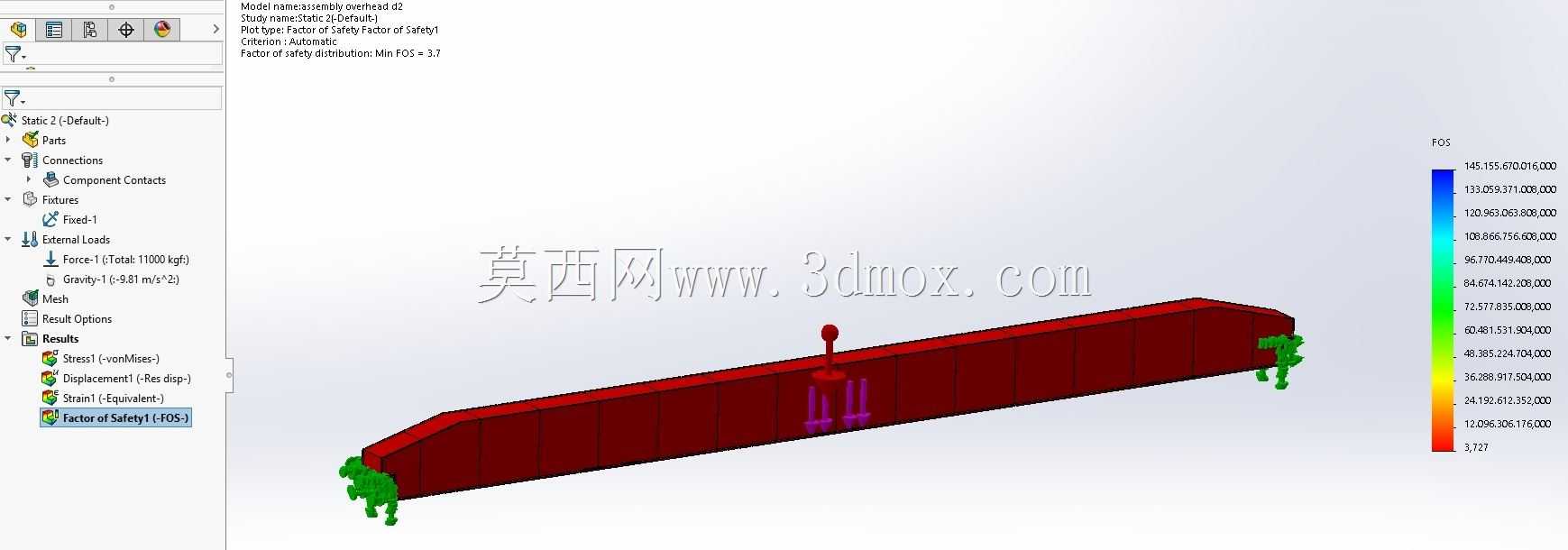

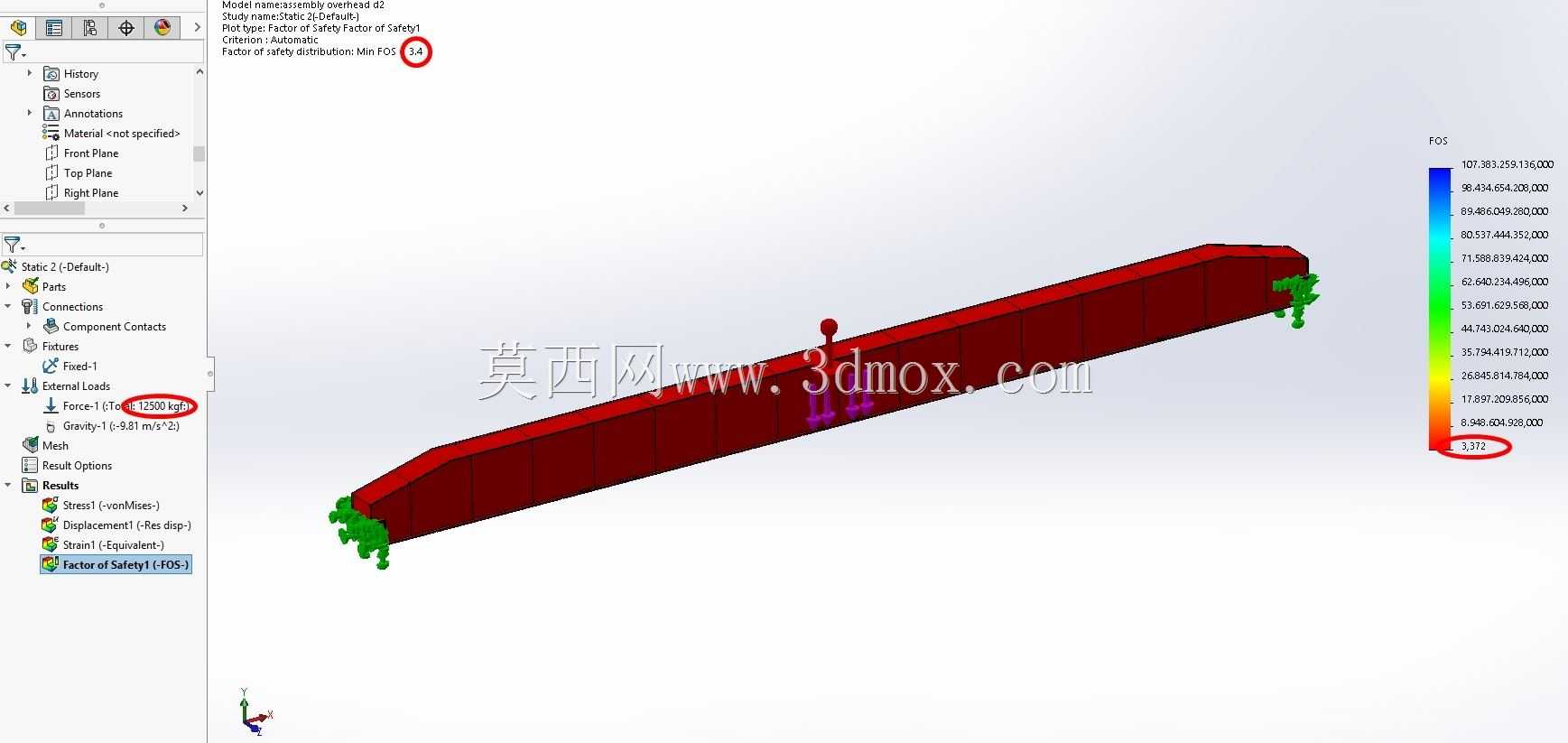

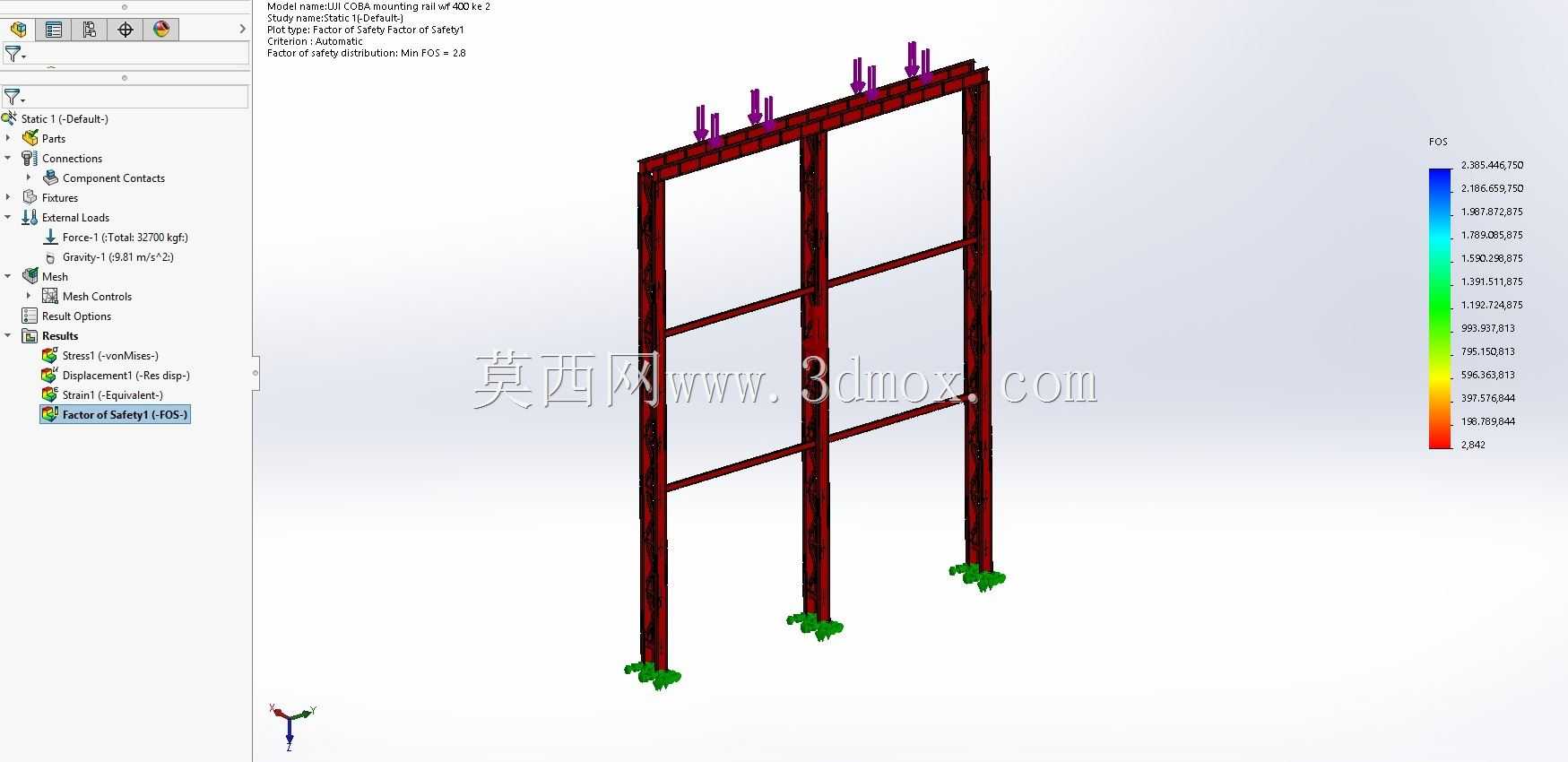

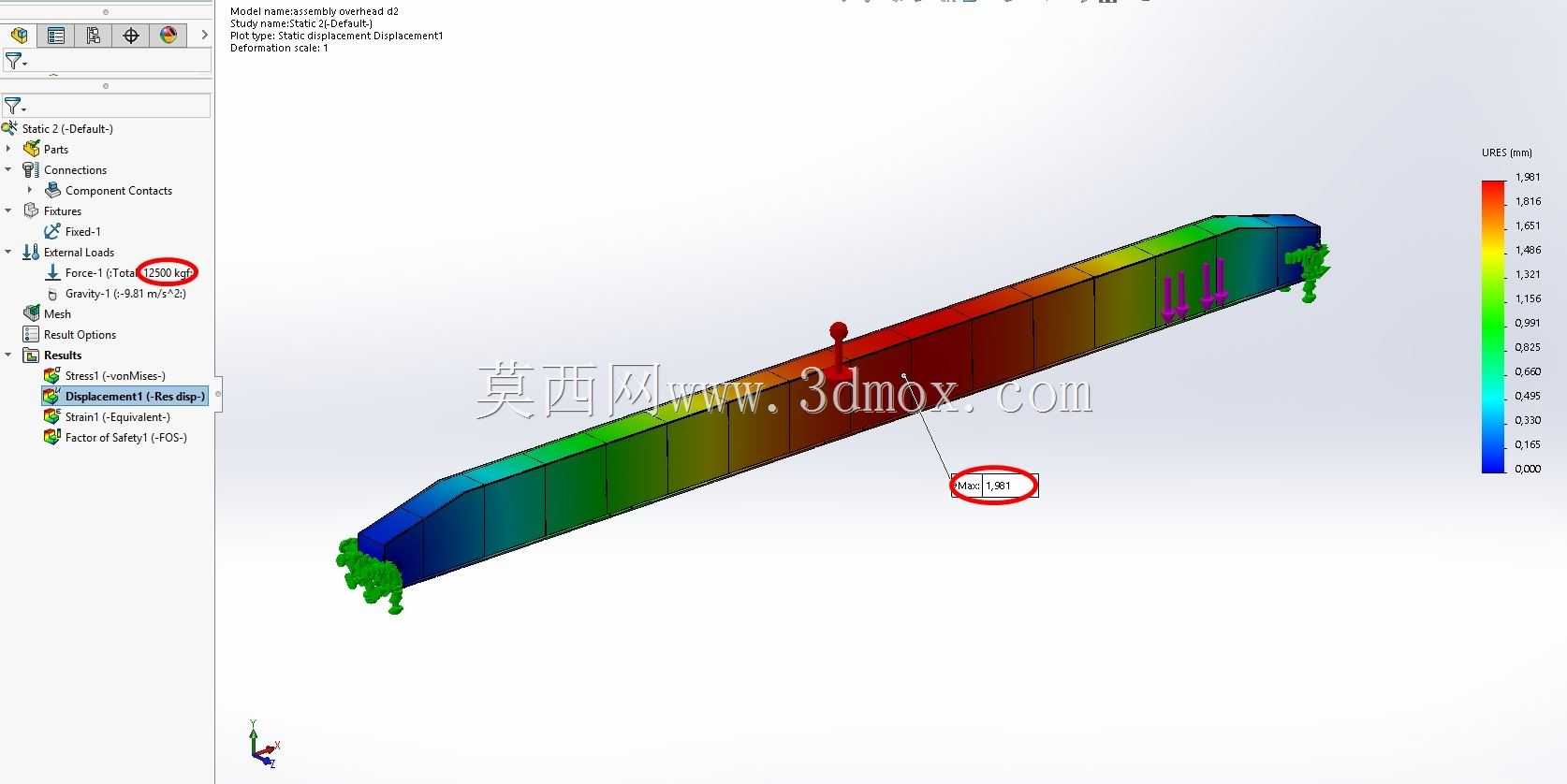

　　从结构细节来看，所有的连接节点都做了冗余设计，螺栓孔位全部采用长圆孔设计，能抵消现场基础施工带来的位置偏差，安装时可以根据实际的基础点位做小范围的位置调整，降低现场施工的精度要求。门架的立柱底部采用加劲肋补强，能承受吊装作业时的横向冲击力，避免长期受载出现立柱倾斜的问题。高架结构的走行面采用花纹钢板铺设，钢板下方设置了密集的次梁支撑，即使在雨季钢板表面湿滑的情况下，也能保证人员与小型车辆通行的稳定性，防护栏的高度与横杆间距都符合高空作业的安全要求，不需要额外做安全防护增补。整套结构的构件拆分全部考虑了长途运输的尺寸限制，单根构件的长度不超过集装箱的内部装载尺寸，能直接通过标准海运集装箱运输，不需要采用开顶柜或者散货运输，能大幅降低跨境运输的成本，这也是针对海外项目运输条件做的针对性设计。在结构受力验算阶段，已经充分考虑了当地的地震烈度与常年最大风速，结构的抗风等级与抗震等级都满足当地的建筑规范要求，即使在雨季的强风天气下，也不会出现结构晃动过大影响设备正常使用的问题。
