螺旋输送捻线组合式工业作业装置

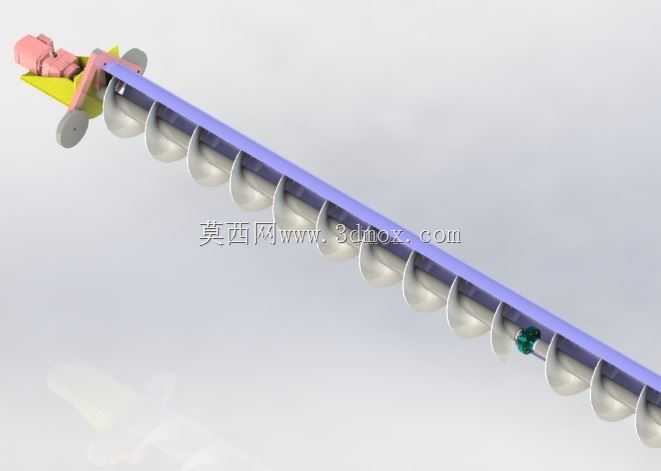

　　在散料连续输送与线材捻制的交叉作业场景中，这类集成螺旋输送与捻线功能的组合装置，常被应用于化纤纺丝后加工、建材粉料伴随后续捻合成型、特种线缆包覆前的线芯预处理等工况，解决传统工序中物料输送与线体捻合分设备布置带来的占地冗余、工序衔接损耗大的问题。从结构设计逻辑来看，核心的螺旋轴体采用等距变径的螺旋叶片排布，靠近进料端的叶片螺距略大于出料端，在输送颗粒状、短纤维状物料时能够逐步建立料压，避免物料在输送过程中出现返料、架桥的问题，同时螺旋轴末端集成的捻线拨叉结构，直接利用螺旋轴的转动扭矩完成多股线材的捻合动作，省去了额外的捻线驱动单元，减少了整机的动力输入点，降低了传动链的故障概率。

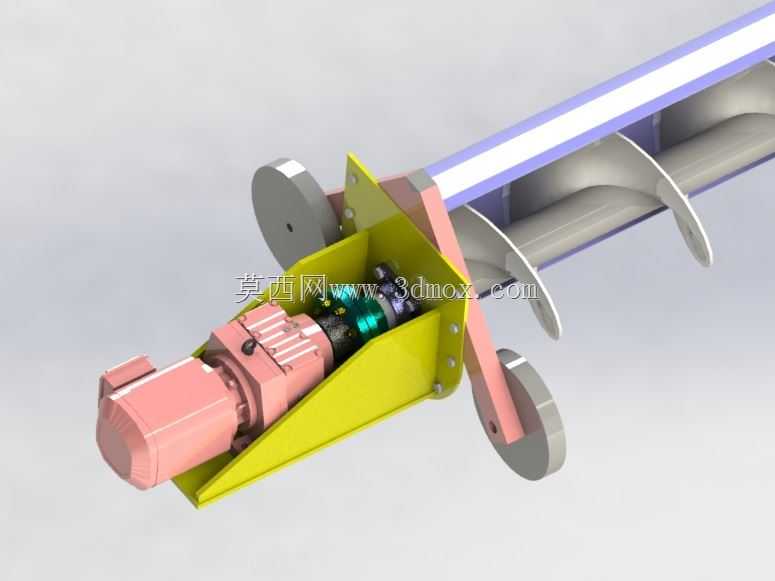

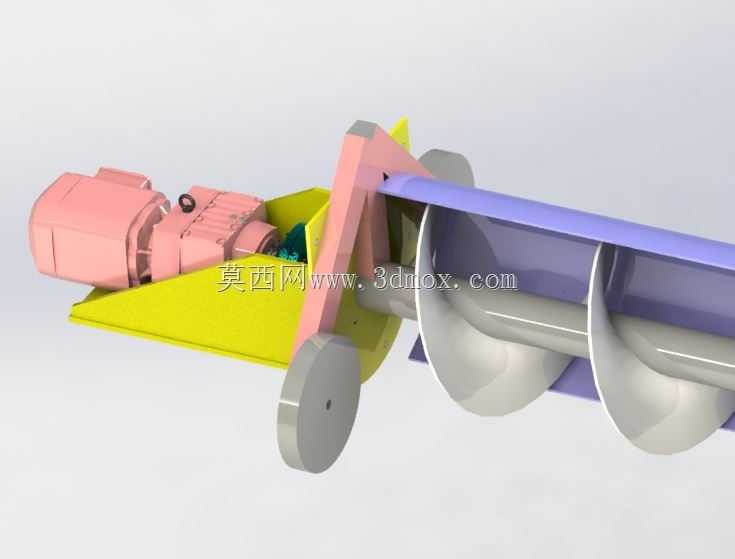

　　从安装边界来看，该装置的主体螺旋段采用悬臂式支撑结构，驱动端设置带座轴承与密封端盖，非驱动端的捻线作业区预留120mm的操作空间，方便操作人员穿引待捻合的线股，整机的水平安装基准面以螺旋轴的轴线为校准基准，轴线直线度公差控制在每米0.2mm以内，避免转动过程中出现叶片刮蹭机槽、捻线拨叉跳动超差的问题。螺旋叶片与输送槽内壁的单边间隙控制在3-5mm，既能够保证物料输送过程中不会出现大面积卡滞，也能减少叶片与槽壁的磨损，针对有一定磨琢性的物料，叶片边缘可堆焊耐磨层，延长易损件的更换周期。

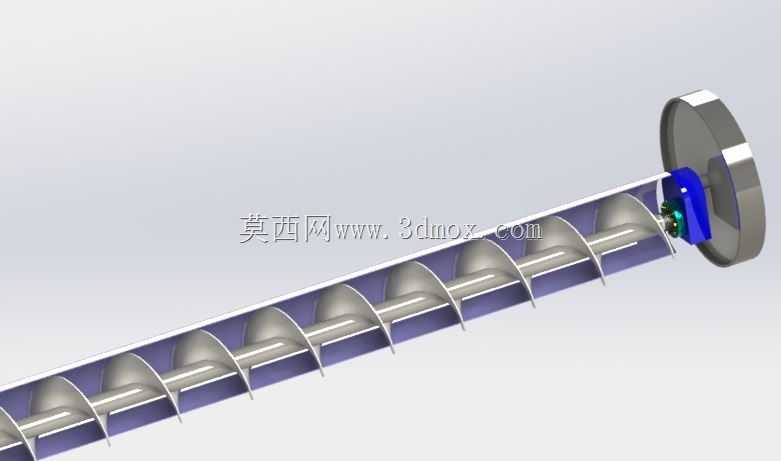

　　功能实现层面，螺旋输送段的进料口设置在驱动端侧上方，采用敞口式接料结构，可对接上游的料仓出料口、振动给料机出料端，物料进入输送槽后，随着螺旋轴的转动被匀速推送至末端的捻线作业区，此时多股待捻合的线材从螺旋轴中心的穿线孔穿出，在拨叉的带动下随轴转动完成捻合，捻合后的线体直接从末端的导向轮引出，进入下一道收卷工序，整个过程中输送的粉料或短纤维可作为捻线过程中的填充介质，直接包覆在捻合的线体缝隙中，省去了单独的填充工序，尤其适用于密封绳、特种填充线缆的生产场景。

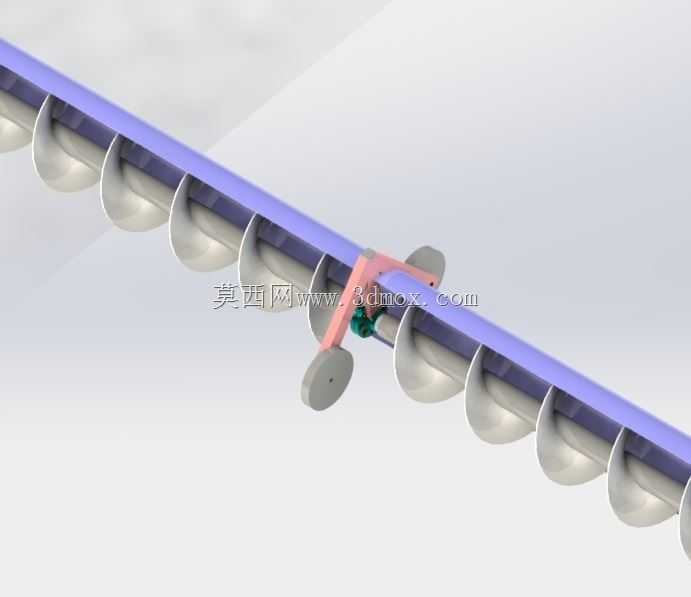

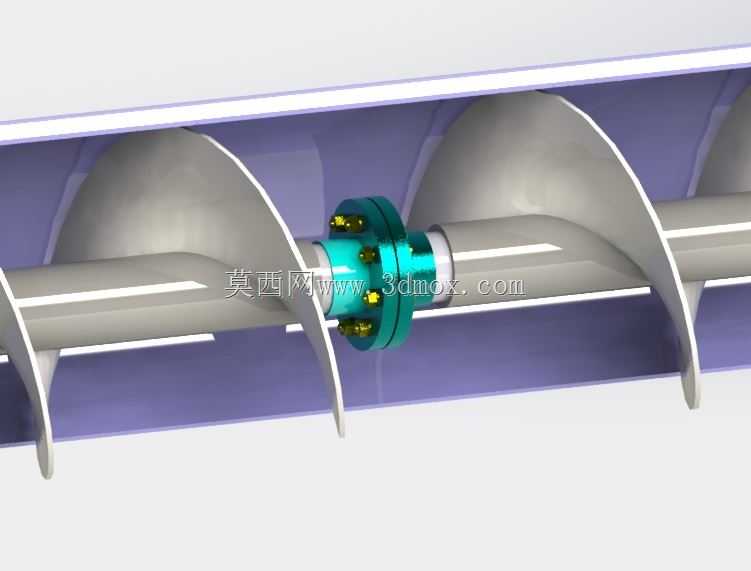

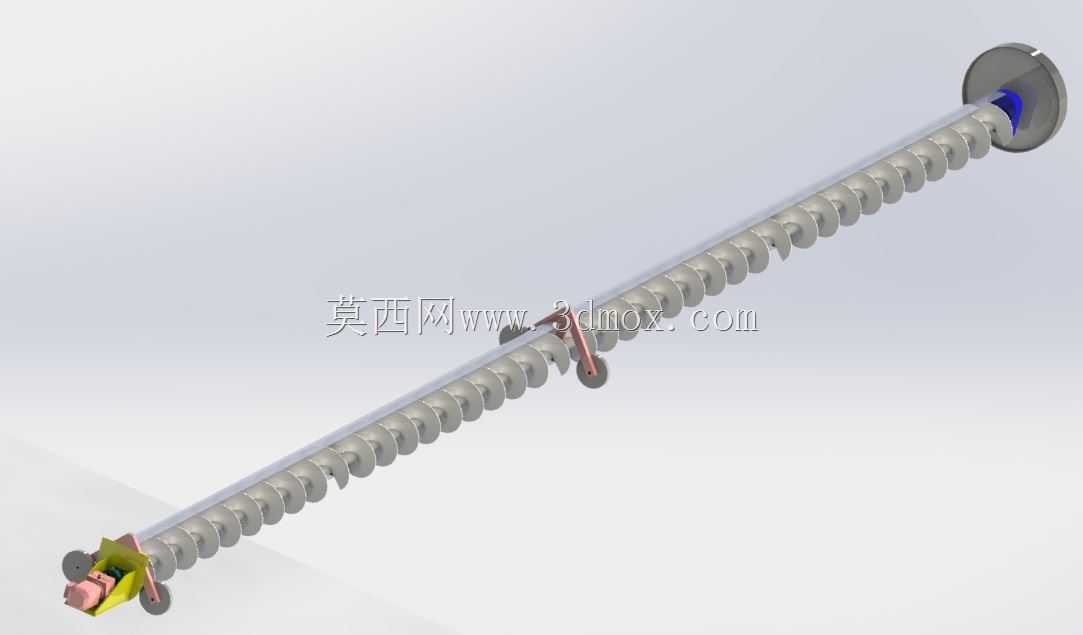

　　设计过程中需要重点校核螺旋轴的扭转刚度，因为该轴同时承担物料输送的扭矩传递与捻线作业的扭矩输出，长径比控制在25:1以内，避免长轴转动时出现挠曲变形，轴体中间可根据实际安装长度设置1-2个中间吊挂轴承，轴承座采用剖分式结构，方便后期维护更换，吊挂轴承的密封采用填料密封与骨架油封组合的形式，防止输送的细粉料进入轴承内部造成磨损失效。末端的捻线拨叉采用可拆式结构，通过锁紧螺母固定在轴端，可根据不同的捻线股数、捻距要求更换不同偏心距的拨叉，适配不同规格产品的生产需求，拨叉的过线位置镶嵌陶瓷导套，减少线材高速捻合过程中的磨损，避免线体表面起毛、断丝的问题。

　　在实际工况适配中，该装置的输送转速可根据物料特性调整，对于流动性好的颗粒物料，转速可控制在60-90r/min，对于易缠绕的短纤维物料，转速适当降低至30-50r/min，同时在输送槽的上方设置可开启的观察盖板，方便实时查看物料输送状态与捻线作业情况，盖板与槽体之间采用快拆式搭扣固定，无需专用工具即可开启清理槽内残留物料。整机的安装支架采用型钢焊接结构，支架底部设置可调地脚，可根据现场生产线的高度差调整整机的水平高度与倾斜角度，当需要倾斜输送时，倾斜角度不超过15°，避免物料因重力作用出现下滑，影响输送效率与捻线的填充均匀性。
