带视觉检测工位的铅笔生产输送装置

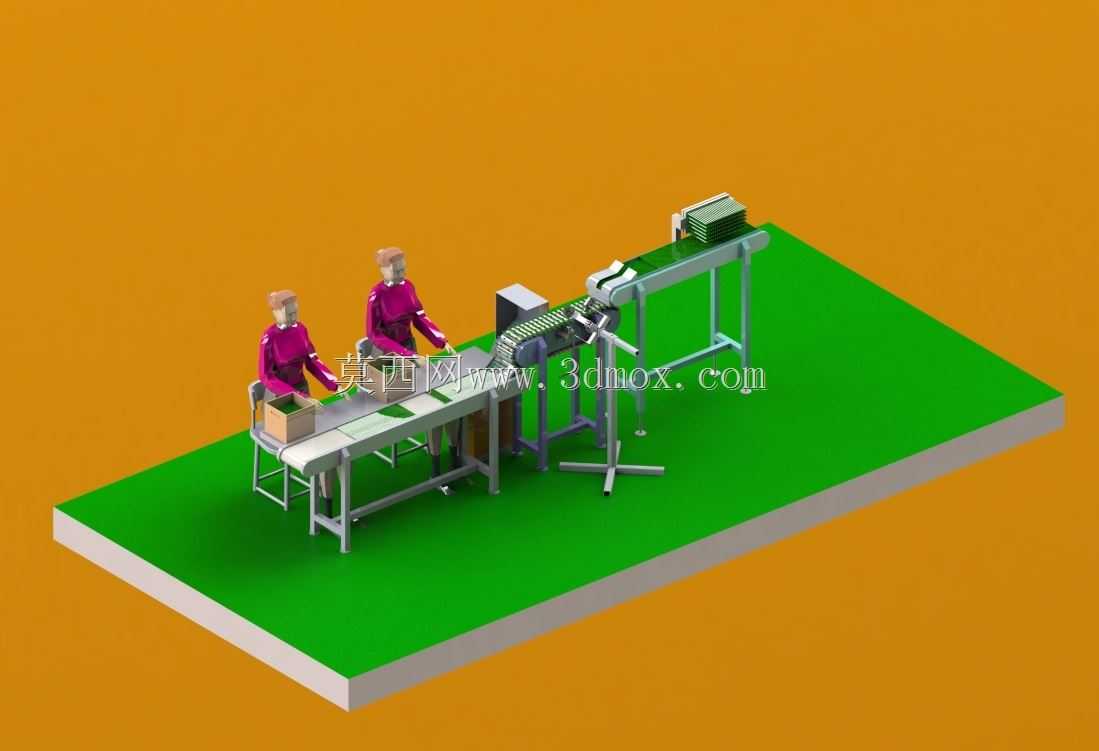

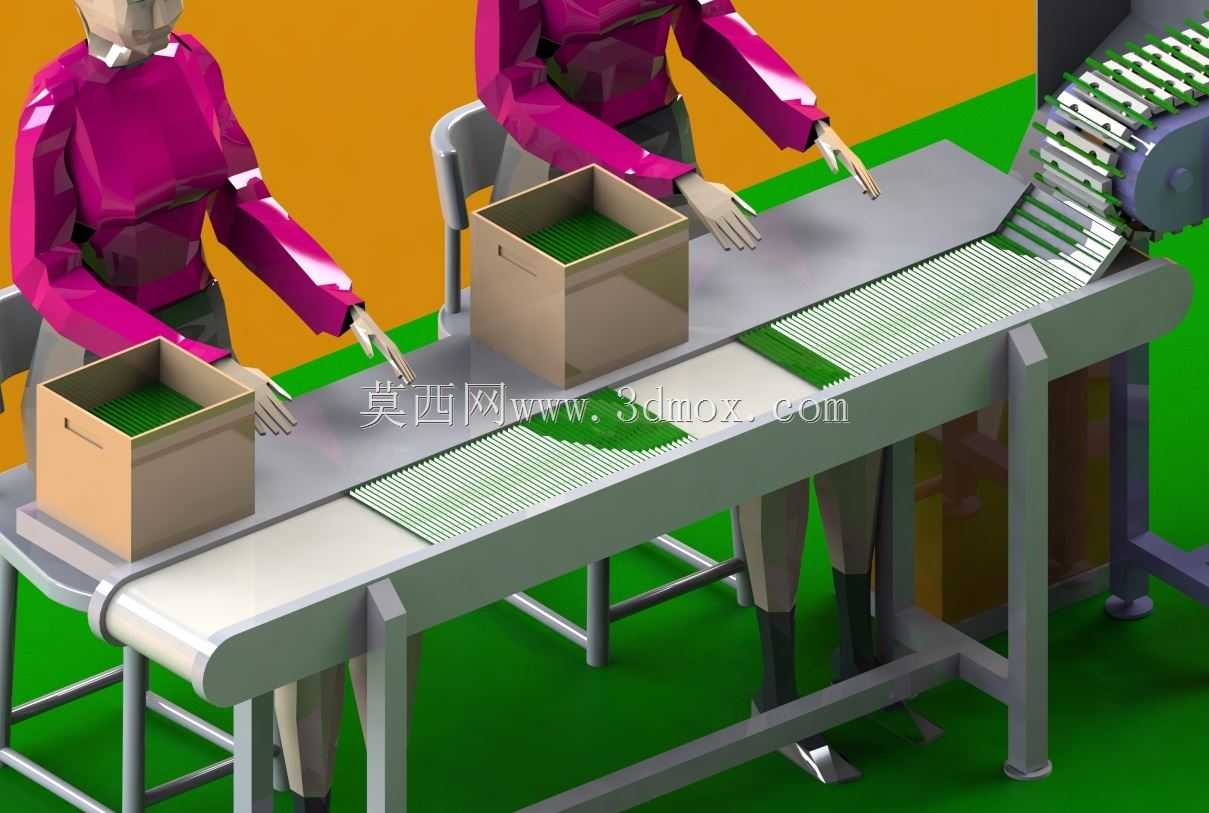

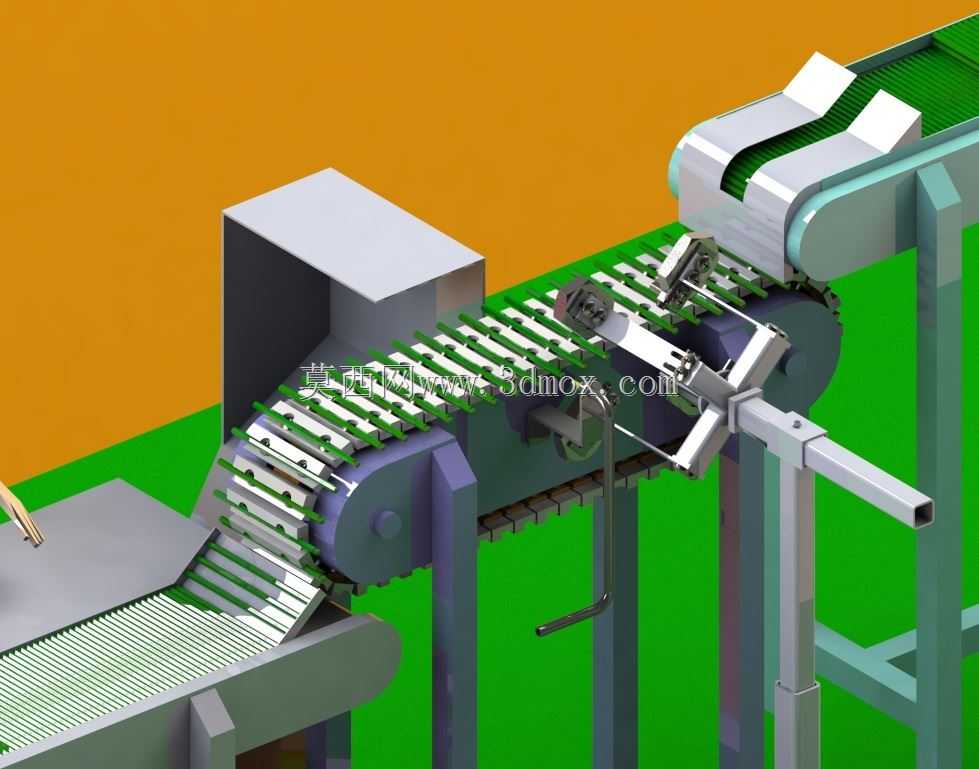

　　这套输送装置主要面向铅笔生产制程的终段外观检测环节搭建，核心作用是承接前段工序完成切削、印刷的铅笔半成品，以稳定的节拍输送至视觉检测工位，完成轮廓尺寸、表面印刷缺陷、端面平整度的在线筛查，替代传统人工目视分拣的作业模式。从结构布局来看，线体采用分段式铝型材机架搭建，进料端设置双工位人工上料位，配套带防滑限位的皮带工作面，避免铅笔在输送过程中出现滚动、错位，保证每支铅笔以固定姿态进入检测区域。检测工位集成支架式安装的视觉传感器与配套光源组件，支架预留多组调节腰孔，可根据不同规格铅笔的检测高度需求，灵活调整摄像头的拍摄角度与工作距离，传感器的检测信号直接对接线体的控制回路，检测到不良品时可触发后端的分拣机构动作，将不合格品从线体上剔除。

　　线体的驱动端采用减速电机搭配同步带传动的结构，输送速度可根据产线的实际产能需求在0.1m/s-0.5m/s区间内无级调节，皮带工作面距离地面的安装高度设置为750mm，匹配人工坐姿上料的作业高度，降低长时间操作的疲劳感。整套装置的安装边界控制在长2800mm、宽1200mm、高1400mm的范围内，不需要对车间地面做特殊预埋处理，可直接通过底部的可调脚杯调平后接入产线使用，适配多数中小型文具生产车间的场地布局条件。在设计思路上，这套装置优先考虑了不同规格铅笔的适配性，皮带两侧的导向挡边采用快拆式结构，更换生产HB、2B等不同直径的铅笔型号时，不需要拆卸主体机架，仅需调整挡边的间距即可完成换型，换型时间可控制在10分钟以内。

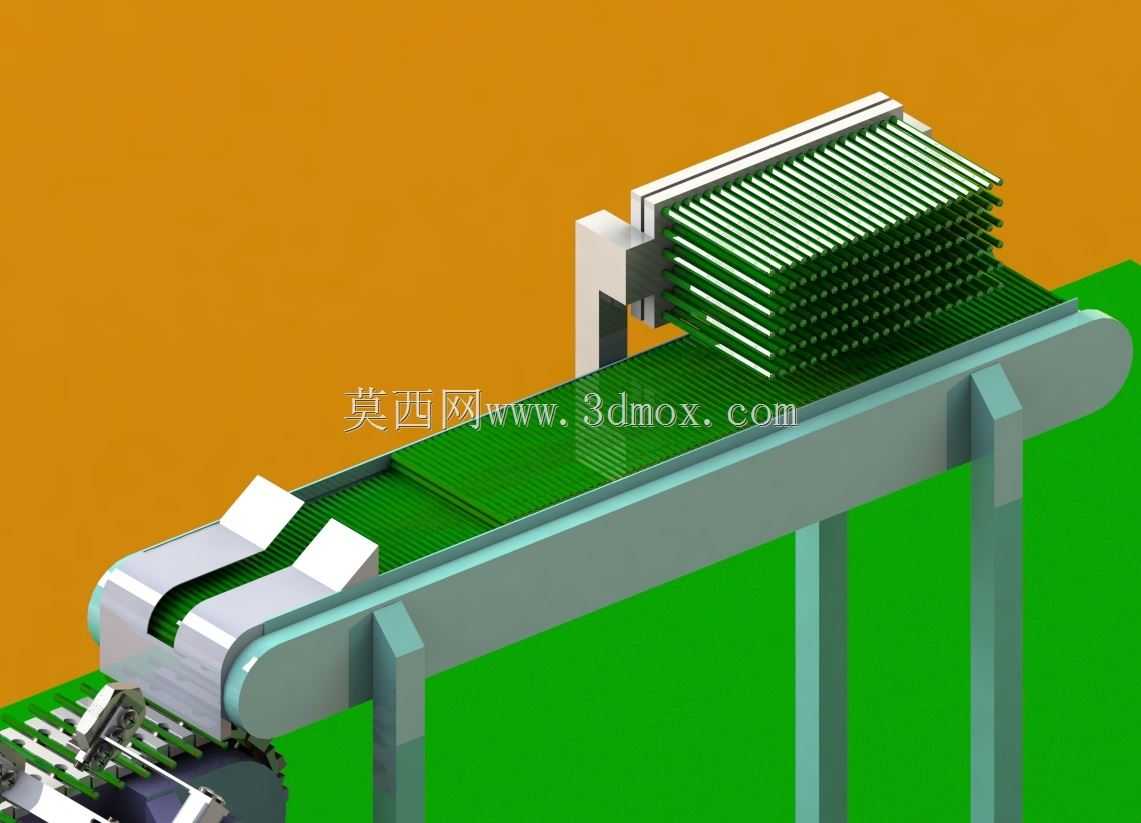

　　视觉检测工位的防护结构做了简化处理，没有设置全封闭的遮光罩，而是通过定向补光的光源抵消车间环境光的干扰，既降低了整体制造成本，也方便操作人员随时观察检测工位的运行状态，及时清理镜头表面附着的笔屑、灰尘。线体的出料端预留了对接后续包装设备的接口，可直接衔接铅笔装盒机的进料输送带，不需要额外增加转序机构，减少制程中的物料搬运环节。从实际运行的工况适配来看，这套装置可适配长度170mm-190mm、直径6mm-8mm范围的常规木杆铅笔，单条线体的额定检测产能可达每分钟120支，检测精度可覆盖0.1mm以上的轮廓偏差与0.5mm以上的印刷缺陷，完全满足文具生产行业的质量管控标准。机架的所有型材拼接处均采用内六角螺栓连接，没有焊接结构，

　　运输过程可完全拆解为散件打包，到达现场后按照装配指引即可完成组装，不需要专业的安装团队进场作业。线体的电气走线全部隐藏在铝型材的内置槽内，外部没有裸露的线缆，避免生产过程中掉落的笔屑、木屑堆积在线缆表面引发安全隐患，日常清洁时可直接用压缩空气吹扫皮带表面与机架缝隙，维护难度极低。
