铅笔质量检测用链轮传感输送装置

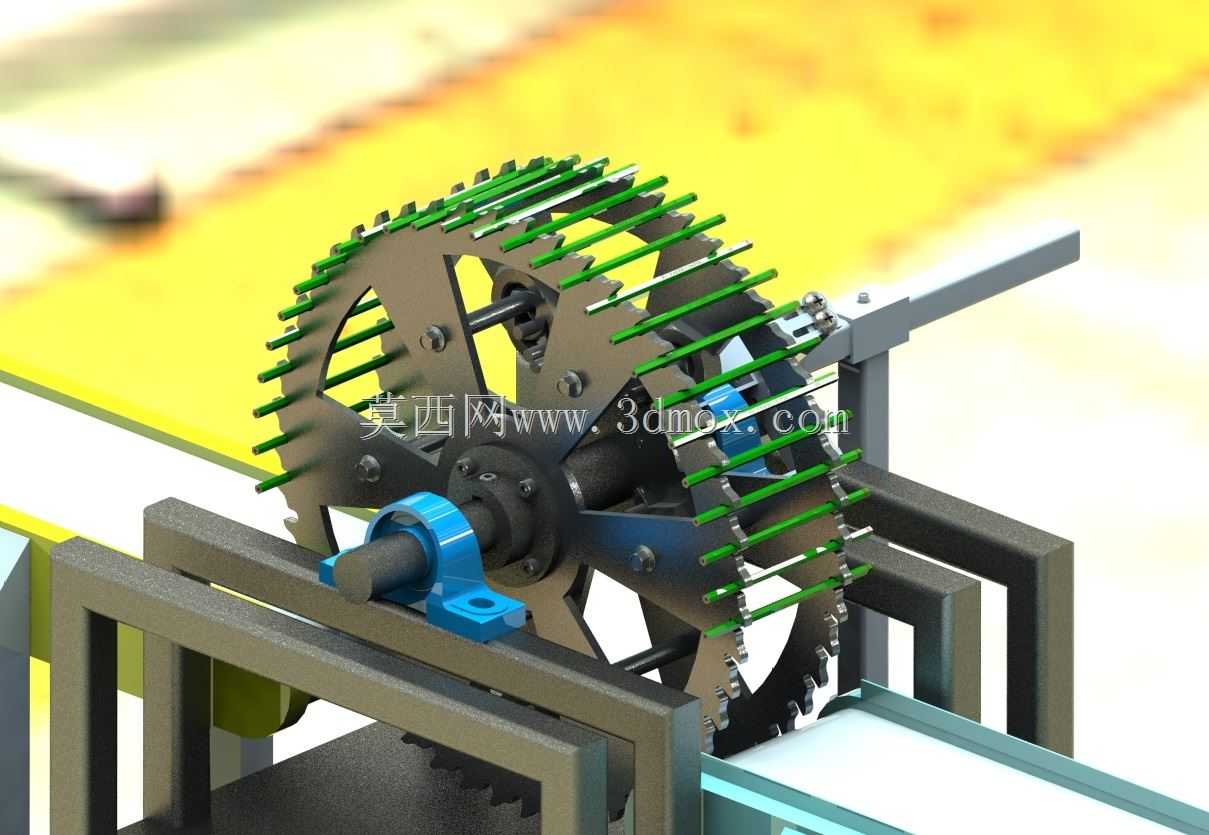

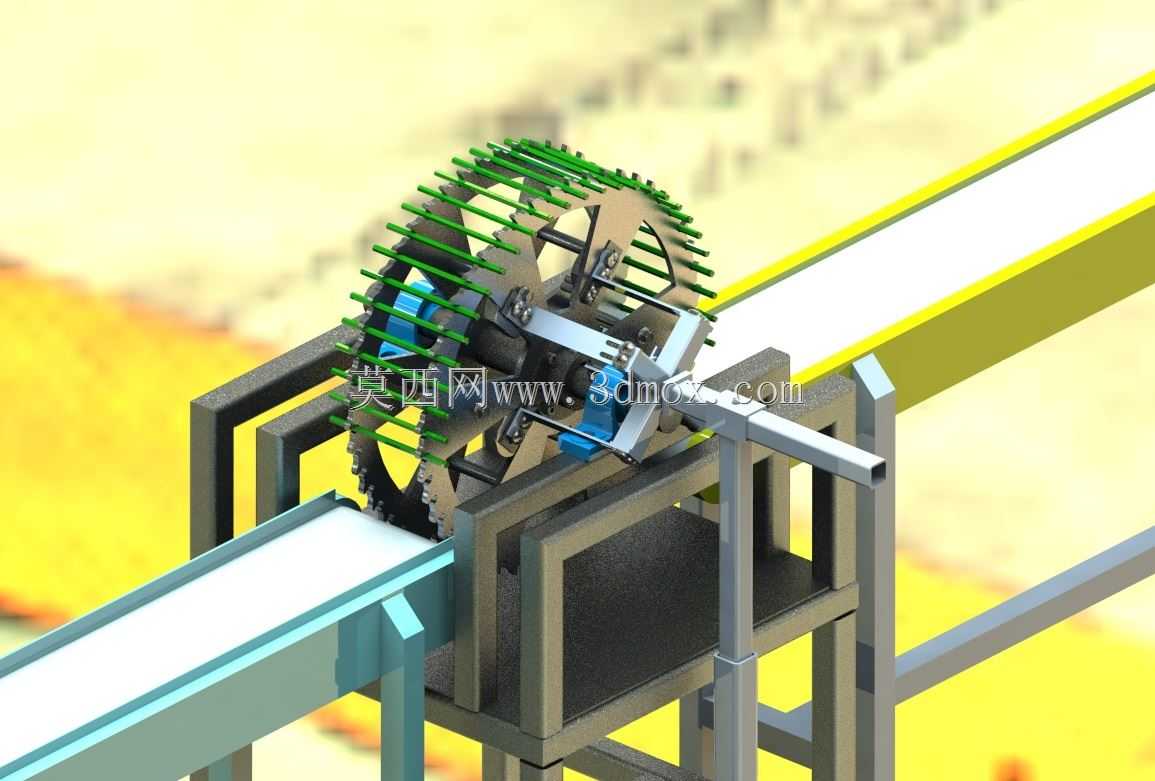

　　在文具制造的铅笔生产工段末端，成品外观与尺寸一致性检测是出厂前的核心质控环节，传统人工目检的方式不仅效率受人员疲劳度影响大，漏检错检率也难以稳定控制，这套集成链轮传动、视觉传感的输送检测装置，正是针对铅笔产线的高速在线检测需求设计。整套装置以带式输送结构作为工件承载基础，输送线的带面宽度适配常规木杆铅笔的长度，可单排连续输送待检铅笔，输送速度可匹配前端产线的出料节拍，避免工件堆积或断料。核心的链轮传动组件采用大直径镂空轮体设计，轮缘均匀排布的拨齿可精准卡入输送到位的铅笔杆部，将工件从输送线平稳抬升并带动其匀速回转，让侧方安装的视觉传感器与摄像头能够完整采集铅笔周向360度的表面图像，覆盖杆身印刷、漆面瑕疵、端头平整度等所有检测维度，

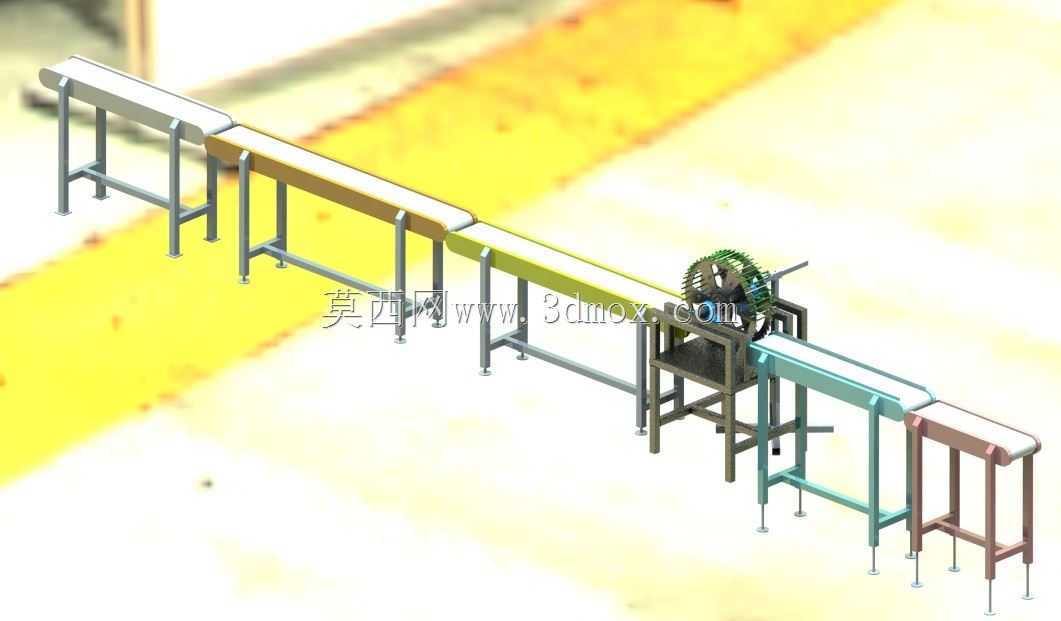

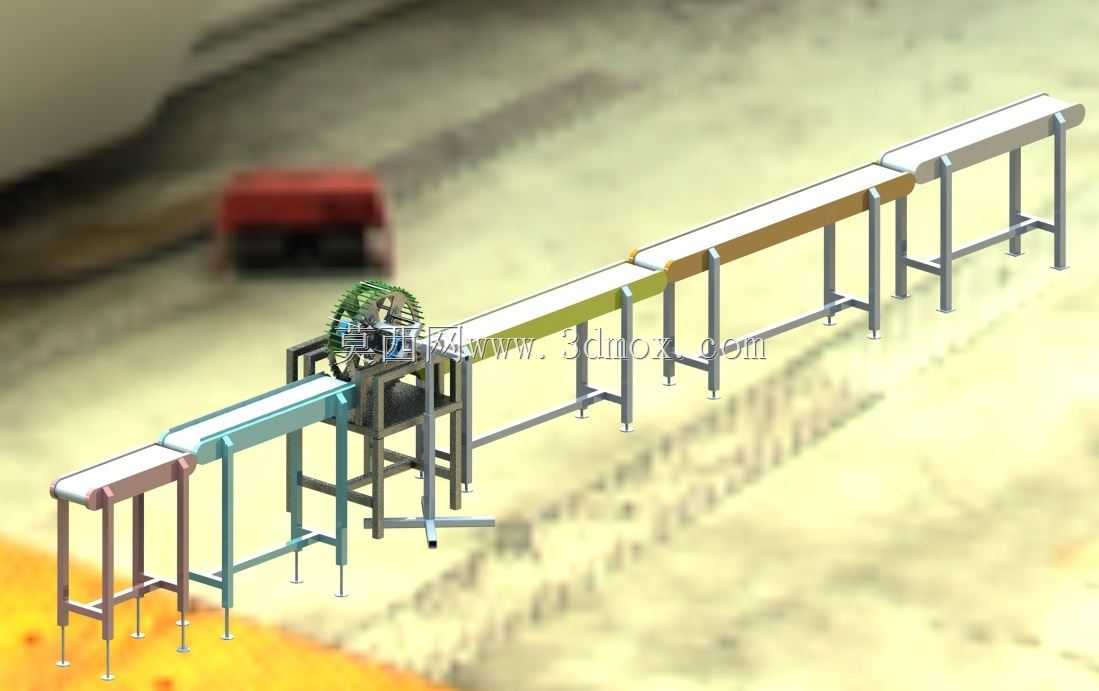

　　不会出现视觉盲区。链轮组件的支撑框架采用方管型材拼接成型，安装基准面经过铣平处理，保证链轮轴的同轴度误差控制在合理范围内，避免运转过程中出现卡滞或工件脱落的问题；视觉检测元件的安装支架设计有长条形调节槽，可根据不同长度、直径的铅笔规格调整拍摄距离与角度，适配多规格产品的检测需求。从安装边界来看，整套装置的进料端可直接对接铅笔生产的涂装、印刷工段出料输送带，出料端可衔接合格品收集料盒与不合格品剔除机构，整体占地尺寸适配常规中小型文具生产车间的产线布局，不需要对现有产线做大规模改造即可完成加装。链轮轮体的镂空结构一方面降低了自身转动惯量，让传动启停响应更迅速，另一方面也减少了轮体与铅笔表面的接触面积，避免剐蹭刚完成固化的漆面或印刷层，

　　保护工件外观质量。传动部分的链轮与输送辊之间采用同步带衔接，保证输送动作与抬升回转动作的节拍完全匹配，不会出现工件错位的情况；传感器的触发点位设置在链轮拨齿即将接触铅笔的位置，当工件到达检测位时自动触发摄像头拍摄，不需要持续采集图像，降低后续图像处理的运算负荷。整套结构没有复杂的定制化异形零件，大部分型材、紧固件、传动件都采用工业标准件，后期维护更换配件的成本较低，适合文具制造企业的产线升级改造使用。在实际运行过程中，链轮的拨齿弧度经过反复优化，与铅笔杆部的接触为线接触，不会对杆身造成压痕，回转速度与输送速度的匹配参数经过多轮调试，既保证图像采集的清晰度，也不会因为转速过快导致铅笔被甩出轮体。装置的机架底部设计有可调脚杯，

　　可根据对接产线的高度差调整整体安装高度，适配不同高度的现有生产设备，不需要额外制作转接安装台。视觉组件的走线全部隐藏在型材框架的内部槽道中，避免生产过程中的粉尘、漆雾附着在线缆上造成老化加速，也让整体外观更整洁，减少清洁维护的工作量。
