立式框架结构料仓管道输送装置

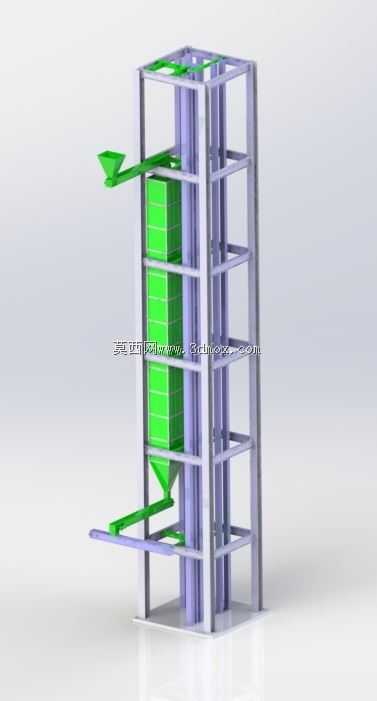

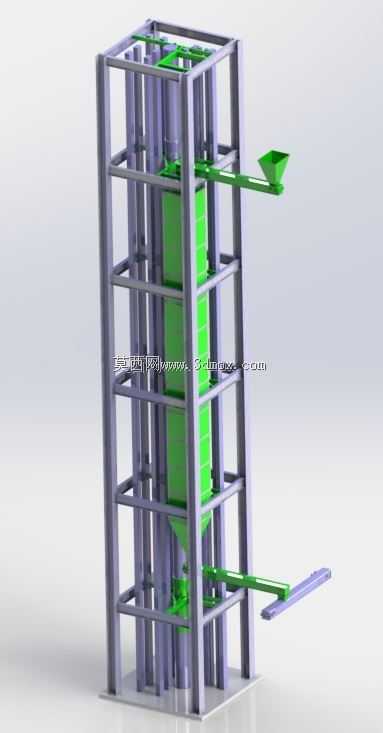

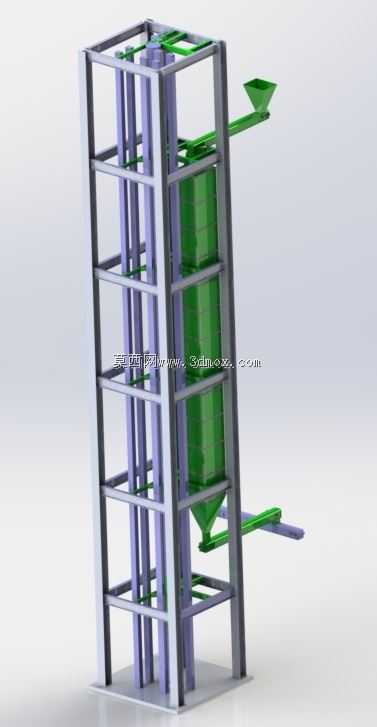

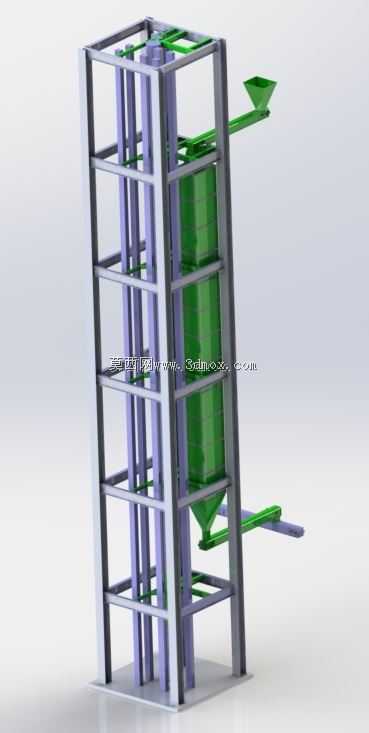

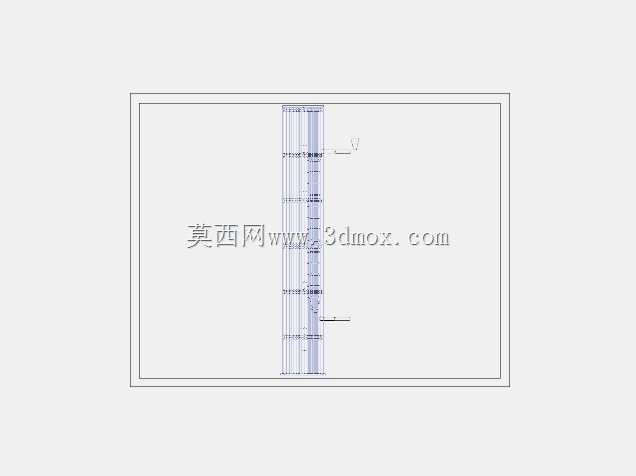

　　这套料仓管道输送结构，主要面向散状颗粒、小块状物料的垂直暂存与定向转运场景，常见于粮食加工、塑料改性、建材配料、小型化工原料输送的生产工段，用来衔接上游投料工序与下游称重、混合或者包装工位，替代传统人工登高投料的作业模式，降低作业人员劳动强度，同时减少物料敞露转运带来的粉尘溢散问题。整套设备采用立式方管焊接框架作为承载主体，框架沿高度方向设置多道横撑与斜拉加强筋，抵消料仓满载时的垂直载荷与物料下落冲击带来的侧向晃动，框架的底部预留了与车间地面预埋螺栓连接的安装孔位，安装时需要保证框架整体垂直度偏差不超过千分之一，避免内部输送构件出现卡滞、偏磨的问题。中间的立式储料仓采用分段式筒身设计，上部为直筒段用来扩大储料容积，下部为渐缩锥斗段，

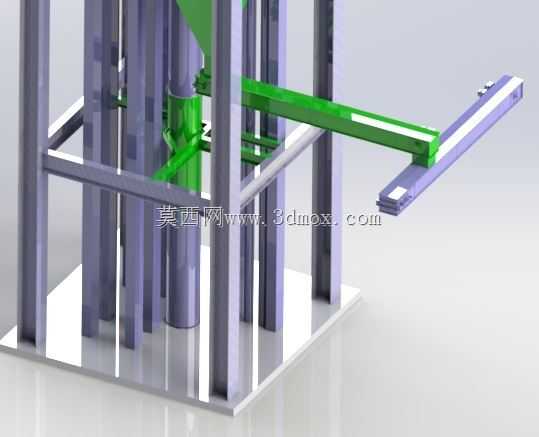

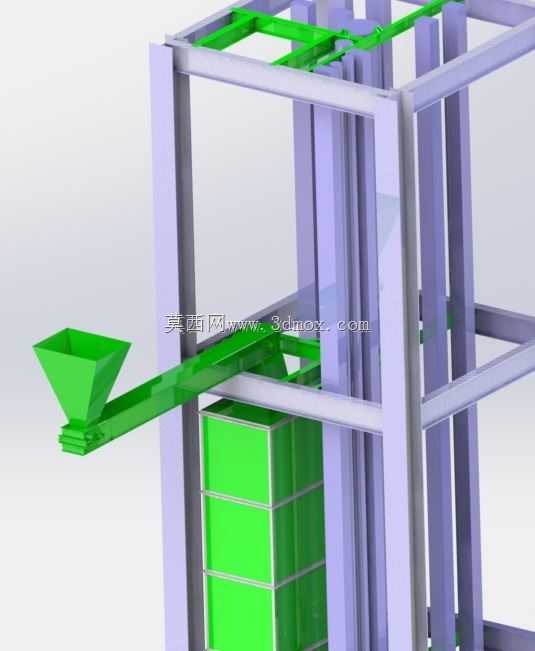

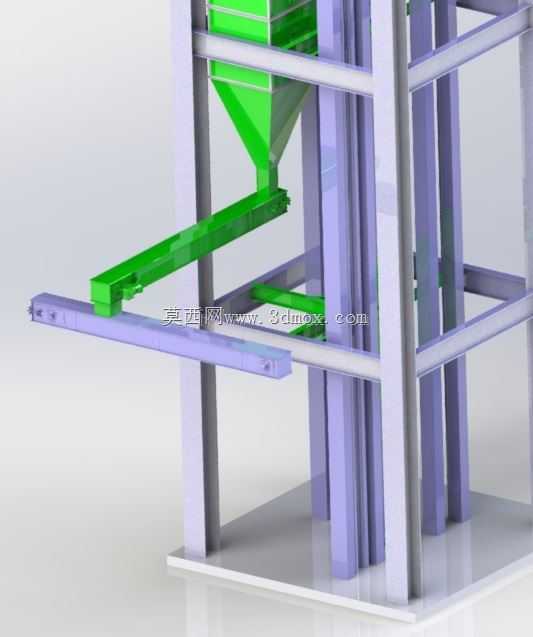

　　锥角角度根据常见散料的安息角设置，保证物料能够依靠自重顺畅下滑，不会在锥段出现架桥、堵料的情况，仓体侧壁预留了观察口与检修快开门，方便日常清理残留物料与排查内部堵塞故障。上下两处水平输送段均采用螺杆推送结构，上部的水平输送段末端设置接料料斗，用来承接上游设备或者人工投入的物料，通过螺杆将物料推送至立式料仓内部完成暂存；下部的水平输送段衔接料仓底部的出料口，通过螺杆的定速转动将仓内物料均匀推送至下游设备，螺杆与料仓的衔接位置设置了密封结构，避免细粉状物料从转动缝隙溢出。整套结构的管路布局完全顺着物料流向设计，没有多余的弯折拐点，减少物料在管道内的残留堆积，所有与物料接触的内壁都做了顺滑过渡处理，没有突兀的台阶或者锐角，

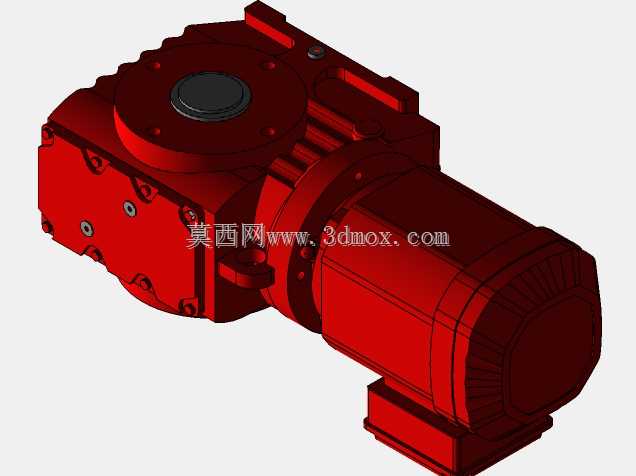

　　避免物料挂壁长期残留变质。设计阶段优先考虑了设备的安装边界，整套装置的占地面积控制在小范围区间，适合车间内空间局促的技改项目安装，框架的外侧预留了输送驱动电机的安装位，电机与螺杆采用联轴器直连的传动方式，减少传动环节的功率损耗，同时方便后期维护时快速拆解更换易损件。料仓的容积设计匹配常规中小批次生产的物料暂存需求，不需要频繁补料，也不会因为单次储料量过大导致物料在仓内积压时间过长，对于流动性较差的物料，还可以在锥段外壁预留振动器的安装位置，后期可根据实际物料特性加装助流装置，不需要对主体结构做大幅改动。整套结构的受力点全部集中在底部框架与地面的连接位置，设计时对框架的方管规格、焊接强度做了针对性校核，

　　满载状态下框架的变形量控制在允许范围内，不会因为长期载荷出现焊缝开裂、框架倾斜的问题。水平输送段的外壳采用分段法兰连接结构，当螺杆出现磨损需要更换时，不需要整体拆解管路，只需要拆开对应段的法兰即可抽出螺杆完成维护，大幅降低后期运维的工作量。
