码头移动集装箱转运承载装置结构设计

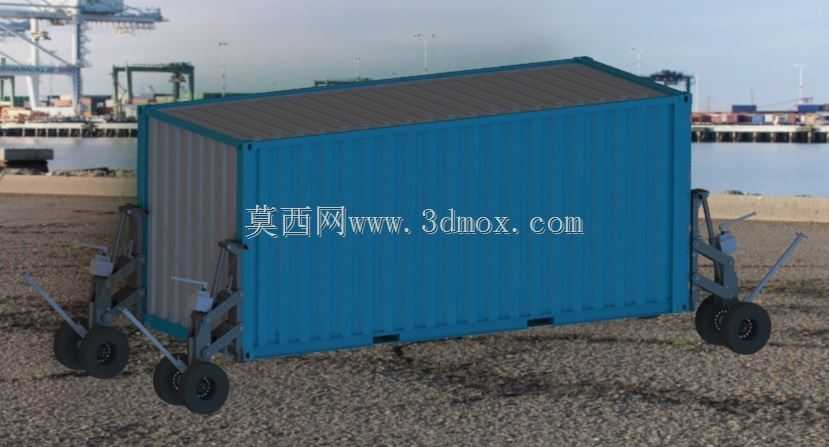

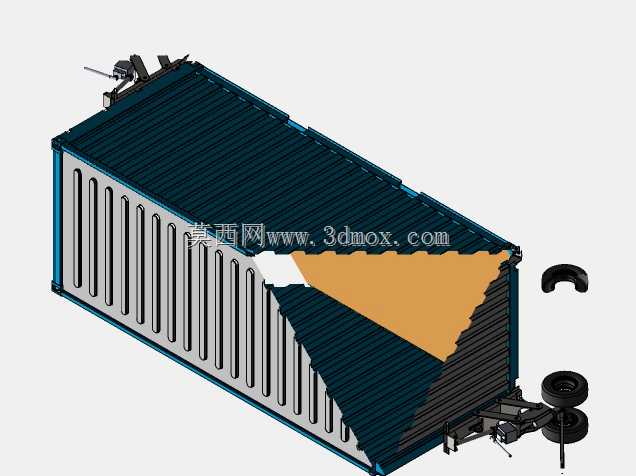

　　在港口集装箱堆场的短途转运场景中，常规岸桥、场桥的作业覆盖范围存在固定边界，对于堆场边角区域、临时接驳点位的集装箱移位需求，大型起重设备调度成本高、作业灵活性不足，这类带轮式支撑结构的移动集装箱承载装置，正是为填补这一作业空白而设计。该装置直接适配标准海运集装箱的底部角件安装位，无需额外改造集装箱本体，即可完成箱体的抬升与短距离移动作业，适配码头硬化铺装路面、堆场碎石压实路面的通行条件，解决了小范围点位调箱时大型设备进场难、作业等待周期长的实际问题。从结构设计逻辑来看，装置的承载主体框架完全匹配标准20英尺集装箱的底部轮廓尺寸，框架四角设置的定位锁扣与集装箱角件的标准开孔完全契合，锁止机构采用插销式机械锁止结构，

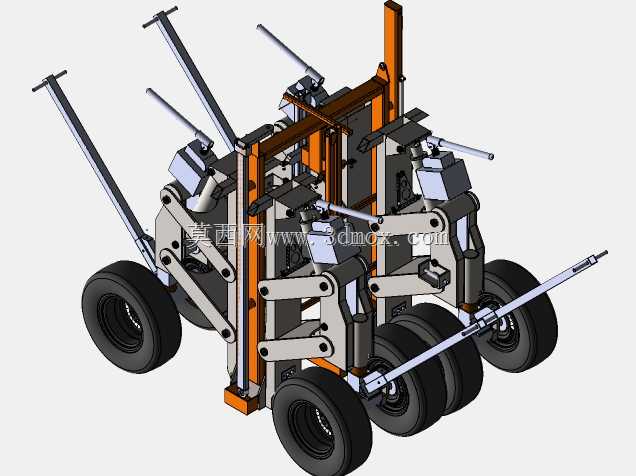

　　作业时仅需将装置行驶至集装箱正下方，对准角件位置后抬升锁销插入角件开孔，旋转90度即可完成锁止固定，无需额外辅助工装，单点位锁止操作耗时不超过30秒，大幅提升临时调箱的作业效率。轮组部分采用重载实心橡胶轮，单轮额定承载满足满载集装箱的载荷分配要求，轮组支架与主框架之间设置铰接式缓冲结构，可抵消堆场路面不平整带来的冲击载荷，避免框架受交变应力出现焊缝开裂问题；同时轮组带有独立的转向连接结构，支持小半径转向，最小转弯半径可控制在5米以内，能够在堆场狭窄通道内完成调头、对位操作，适配密集堆存区域的作业需求。装置的抬升机构采用机械螺旋式抬升结构，布置在四个轮组与主框架的连接位置，抬升行程满足集装箱离开地面150mm的通行要求，

　　既保证移动过程中箱体底部不会与路面凸起发生剐蹭，又控制了整体抬升高度，降低移动过程中的重心高度，提升满载状态下的行驶稳定性。主框架采用型钢焊接结构，主梁选用高强度H型钢，横梁采用矩形管拼接，所有焊缝均采用满焊工艺，焊接完成后做整体抛丸除锈处理，适配港口高盐高湿的作业环境，减少结构锈蚀带来的强度衰减问题。在安装边界设计上，装置整体外轮廓尺寸不超过所承载集装箱的外边界，也就是说搭载集装箱之后，整体宽度、长度与标准集装箱完全一致，不会额外占用通行通道宽度，能够在标准集装箱堆场的预留通道内顺畅通行，不会与相邻堆存的箱体发生刮碰；同时装置的最低离地间隙在非抬升状态下为200mm，满足日常转场时通过堆场减速带、轨道接缝等障碍的通行要求。

　　不同于常规的集装箱转运车辆，该装置无需额外的牵引动力接口，可配合小型牵引车、甚至手动牵引完成短距离移动，也可根据作业需求加装小型动力单元实现自走，适配不同规模码头的作业配置条件。在实际作业场景中，这类装置还可用于临时仓储点位的集装箱移位、码头闸口临时查验的箱体短距离调整、以及集装箱维修区域的箱体对位作业，相比大型起重设备，其作业准备时间短，无需提前规划吊装作业区域，不会对堆场其他作业点位产生干扰，尤其适合年吞吐量较小的内河码头、集装箱中转站、厂区临时集装箱堆放点的日常调箱作业。设计过程中重点校核了满载状态下的框架强度，对角件连接位置做了局部加强处理，增加了加强筋板分散角件处的集中载荷，避免长期重载作业出现连接位置变形；轮组的轴承选用密封式重载轴承，可抵御港口粉尘、盐雾的侵蚀，延长日常维护周期，降低运维成本。转向结构的限位设计做了冗余处理，避免转向角度过大导致轮组与框架发生干涉，同时在轮组位置设置了驻车制动结构，承载集装箱停放时可锁定轮组，避免地面坡度导致装置滑移，保障作业安全。
